特点和优势
- 光纤传输距离可达 2 km
- CAN 信号和光纤信号双向转换
- 波特率速率高达 1 Mbps
- 冗余双电源输入
- 可通过 DIP 开关设置 120 Ω 终端电阻
- 可通过 DIP 开关设置光纤检测模式
- 光纤 Tx、光纤 Rx、电源 1 和电源 2 的 LED 指示灯
- -40 至 85°C 宽温型号可选
- 符合 ISO 11898 标准
光纤

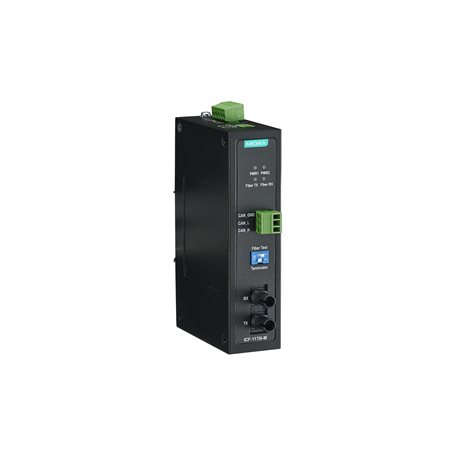

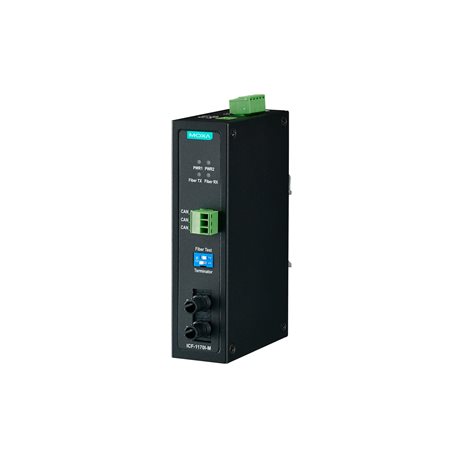

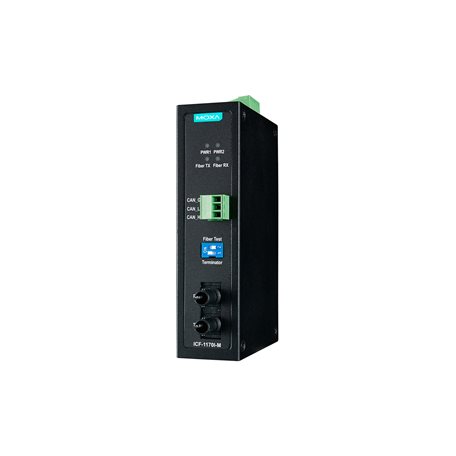

ICF-1170I-M-ST： 100BaseFX 端口（多模 ST 接头）
光纤
| 低速光纤模块 | 多模 | |
| 光纤线缆要求 | 50/125 μm，800 MHz | |
| 62.5/125 μm，500 MHz | ||
| 典型距离 | 5 km | |
| 波长 | 典型值 (nm) | 850 |
| TX 波长范围 (nm) | 840 至 860 | |
| RX 波长范围 (nm) | 800 至 900 | |
| 光功率 | TX 功率范围 (dBm) | 0 至 -5 |
| RX 灵敏度范围 (dBm) | 0 至 -20 | |
| 链路预算 (dB) | 15 | |
| 色散损失 (dB) | 1 | |
隔离保护
2 kV（内置）
端口数量
1
信号
CAN_L、CAN_H、CAN 信号 GND
终端电阻
N/A，120 Ω（基于 DIP）
输入电流
221 mA @ 12 VDC
电源功耗
221 mA @ 12 VDC
输入电压
12 至 48 VDC
电源输入数量
2
过载电流保护
支持
电源接头
接线端子（直流型号）
外壳
金属
IP 等级
IP30
尺寸
30.3 x 70 x 115 mm（1.19 x 2.76 x 4.53 英寸）
重量
178 g (0.39 lb)
安装
导轨式安装
工作温度
ICF-1170I-M-ST：0 至 60°C（32 至 140°F）
ICF-1170I-M-ST-T：-40 至 85°C（-40 至 185°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF环境测试
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3安全
EN 60950-1，IEC 60950-1
振动
IEC 60068-2-6
时间
792,085 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
