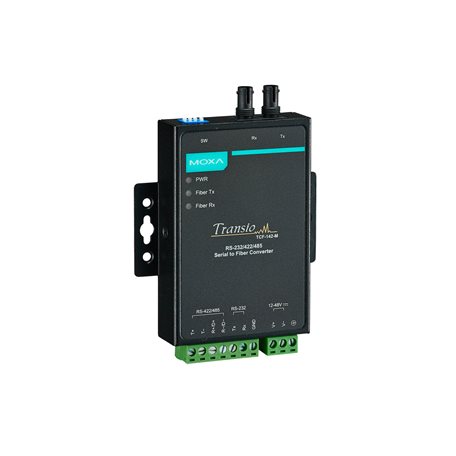

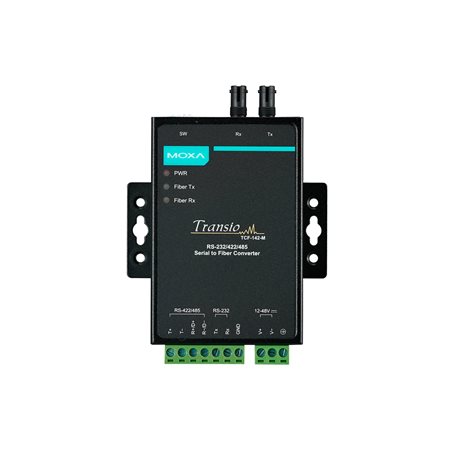

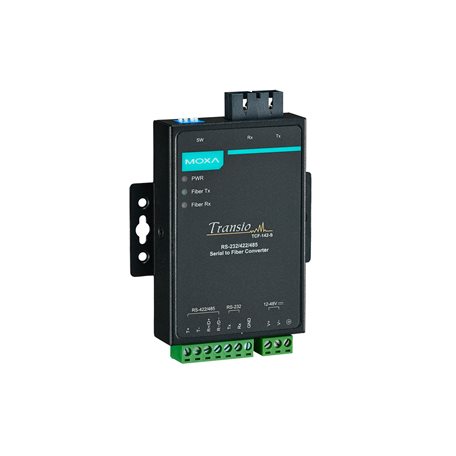

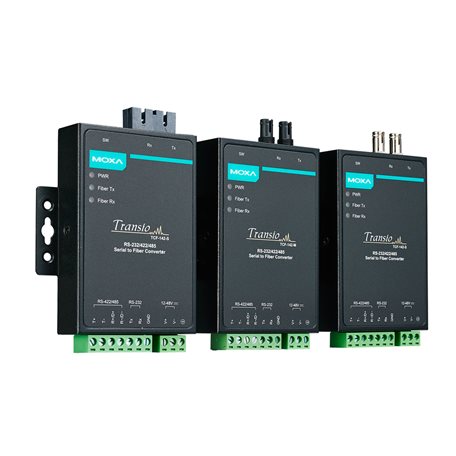

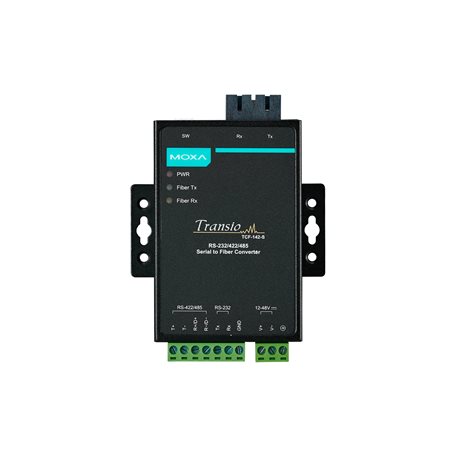

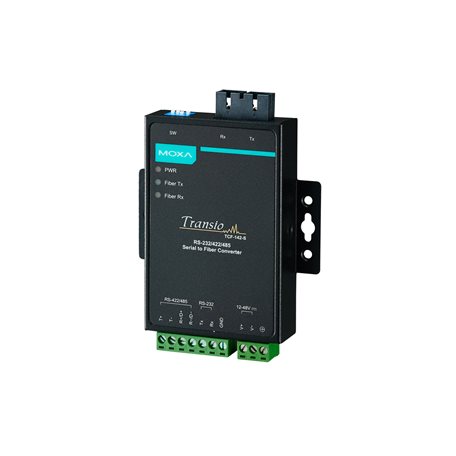

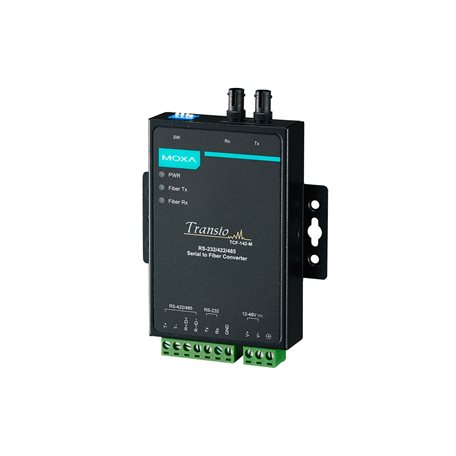

TCF-142 串口转光纤转换器配备多接口,可支持 RS-232 或 RS-422/485 串口、多模或单模光纤。TCF-142 转换器可延长串口传输距离至 5 km(采用 TCF-142-M 多模光纤)或 40 km(采用 TCF-142-S 单模光纤)。TCF-142 转换器可配置转换 RS-232 或 RS-422/485 通信,但不支持同时转换。
TCF-142 转换器可自动侦测串口波特率,提供了便捷的优势。即使设备的波特率发生变化,数据仍可通过转换器进行传输而不会丢失。

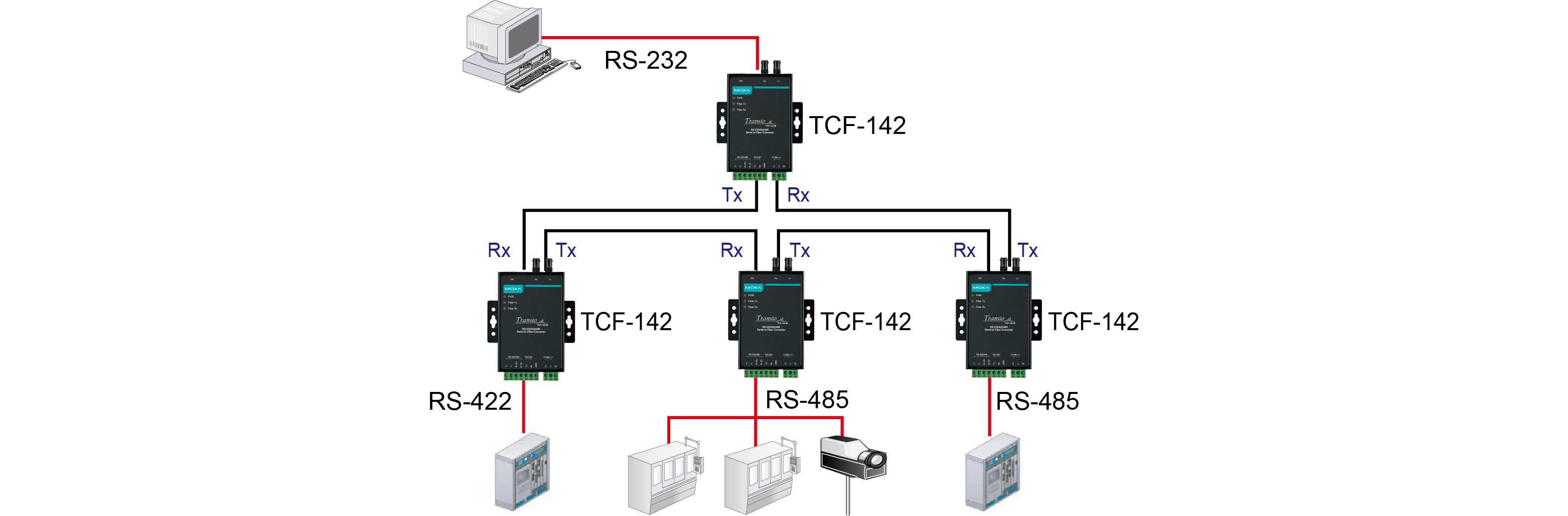

TCF-142 转换器可将串口设备接入至光纤环网。只需将 TCF-142 的其中一个 Tx 端口连接至另一台转换器的 Rx 端口,即可形成光纤环网。一旦建立了环网,只需使用 DIP 开关设置 TCF-142,即可启用环网模式。当一个节点传送数据时,数据将沿着环网节点传输,直到抵达原本发送信号的设备才会停止传输。您可以使用 TCF-142 来设置光纤环网(周长可达 100 km)。
ADDC 是 Moxa 专利开发的 RS-485 数据流向自动控制功能,为设备数据流提供了解决方案。ADDC 可自动侦测并控制 RS-485 数据流向,无需使用握手信号。
2
RS-232、RS-422、RS-485
50 bps 至 921.6 kbps(支持非标准波特率)
ADDC(数据流向自动控制),用于 RS-485
低速光纤模块 | 多模 | 单模 | |
光纤线缆要求 | 50/125 μm,800 MHz | G.652 | |
62.5/125 μm,500 Mhz | |||
典型距离 | 5 km | 40 km | |
波长 | 典型值 (nm) | 850 | 1310 |
TX 波长范围 (nm) | 840 至 860 | 1290 至 1330 | |
RX 波长范围 (nm) | 800 至 900 | 1100 至 1650 | |
光功率 | TX 功率范围 (dBm) | 0 至 -5 | 0 至 -5 |
RX 灵敏度范围 (dBm) | 0 至 -20 | 0 至 -25 | |
链路预算 (dB) | 15 | 20 | |
色散损失 (dB) | 1 | 1 | |
注意: 当使用功率计测量光纤 TX 功率时,将波特率设置为 9600 bps,并将数据(00 至 0h)发送至串口转换器的串口。 |
1 kΩ,150 kΩ
ADDC(数据流向自动控制)
N/A、120 Ω 和 120 kΩ
7-pin 接线端子
300 ns
TxD、RxD 和 GND
Tx+、Tx-、Rx+、Rx-、GND
Tx+、Tx-、Rx+、Rx-、GND
Data+、Data-、GND
1
140 mA @ 12 VDC
12 至 48 VDC
支持
接线端子
140 mA @ 12 VDC
IP30
金属
90 x 100 x 22 mm(3.54 x 3.94 x 0.87 英寸)
67 x 100 x 22 mm(2.64 x 3.94 x 0.87 英寸)
320 g (0.71 lb)
壁挂式
标准型号:0 至 60°C(32 至 140°F)
宽温型号:-40 至 75°C(-40 至 167°F)
-40 至 85°C(-40 至 185°F)
5 至 95%(非冷凝)
EN 55032/24
CISPR 32, FCC Part 15B Class A
IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
IEC 61000-4-4 EFT:电源:1 kV
IEC 61000-4-5 Surge:电源:1 kV
IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
IEC 61000-4-8 PFMF
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
EN 60950-1,IEC 60950-1
IEC 60068-2-6
780,480 小时
Telcordia (Bellcore),GB
5 年
