特点和优势
- 符合 IEC 62439-3 条款 4 (PRP) 和条款 5 (HSR) 的要求
- 预留 3 组 SGMII 出线用于 PRP/HSR (LAN A/LAN B/Inter Link)，以及预留 1 组额外 SGMII 用于连接以太网 console
介绍

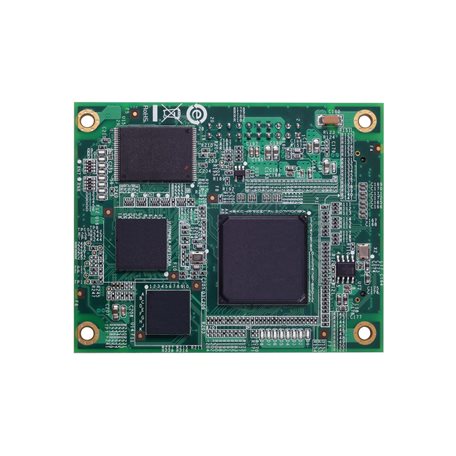

EOM-G103 系列专为要轻松将 IEC 62439-3 高级模块嵌入并集成至其产品的设备制造商而设计，可提升特定关键任务应用的效能和可靠性。
IEC 62439-3 条款 4 (PRP) 和 IEC 62439-3 条款 5 (HSR) 是定义零恢复时间的工业自动化网络的冗余协议标准。PRP 和 HSR 适用于变电站自动化和其它无法容忍系统宕机的关键任务应用。
EOM-G103 系列符合 IEC 62439-3 标准，为需要将冗余模块嵌入至不符合 IEC 62439-3 规定的产品提供了简单易用且经济高效的集成解决方案。此系列模块支持 2 个用于构建 PRP 或 HSR 网络的 IEC 62439-3 以太网端口：SGMII（MAC 模式）/SerDes (1000BaseX)。它还包括 1 个标准以太网端口 SGMII（MAC 模式）/SerDes (1000BaseX)，可连接标准 IEEE 802.3 以太网设备。此外，EOM-G103-PHR-PTP 系列还提供了 1 个额外的 SGMII（MAC 模式）/SerDes (1000BaseX) 来构建本地端的以太网 console 端口，用户在本地即可轻松维护、控制和管理设备。
标准
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX以太网接口
3，SGMII（MAC 模式）/SerDes (1000BaseX) (PRP/HSR LAN A/LAN B/INTERLINK)
接头
1 个 2 x 40 pin 接头和 1 个 2 x 10 pin 接头
GPIO
3 x 可编程 I/O pin
冗余协议
HSR 和 PRP
输入电流
0.49 A @ 3.3 VDC
尺寸
80 x 1.6 x 65 mm（3.15 x 0.06 x 2.56 英寸）
重量
28.6 g (0.06 lb)
工作温度
-40 至 60°C（-40 至 140°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032 Class A
EMI
CISPR 32，FCC Part 15B Class A
