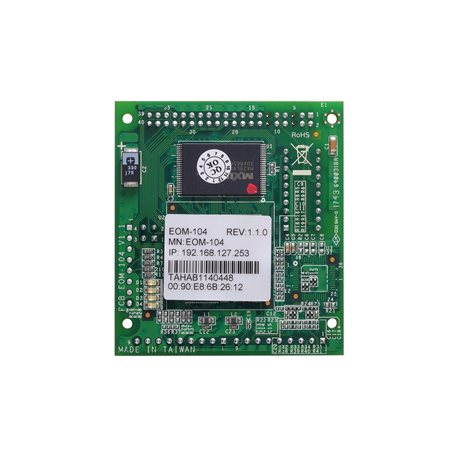

EOM-104 系列

特点和优势

  • 10/100BaseT(X) 和 100BaseFX 以太网接口
  • 支持 Turbo Ring 和 RSTP/STP 网络冗余
  • 通过 SNMP 和 Email 发送事件 Trap 和通知
  • 名片大小的三分之二
  • 低功耗
  • 支持 -40 至 75°C 工作温度


介绍

EOM-104 系列专为要提高产品性能和可靠性,需要将以太网模块嵌入至产品的设备制造商而设计。EOM-104 系列为嵌入以太网交换机模块至现有产品提供了简单、经济高效的集成解决方案。

此模块支持 10/100M 以太网传输,内建 Turbo Ring 快速自愈时间 < 20 ms。EOM-104 系列还支持丰富的周边设备(例如:Turbo Ring 和 GPIO 编程引脚),是嵌入式以太网应用的理想解决方案。


  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.1p,用于服务等级
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)

  • 10/100BaseT(X) 端口

    EOM-104:4
    EOM-104-FO:2

  • 100BaseFX 端口

    EOM-104-FO:2
    EOM-104-FO 20 件:2
    EOM-104-FO 评估套件:2

  • 接头

    1 个 2 x 20 pin 接头、2 个 1 x 9 pin 接头、1 个 2 x 2 pin 接头

  • GPIO


  • 协议

    BOOTP, DHCP Client, HTTP, RARP, RMON, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB


输入电流

EOM-104:0.48 A @ 3.3 VDC
EOM-104-FO:1.1 A @ 3.3 VDC


  • 尺寸

    54 x 60 x 8.25 mm(2.13 x 2.36 x 0.32 英寸)

  • 重量

    21 g (0.046 lb)


  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)


  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A
