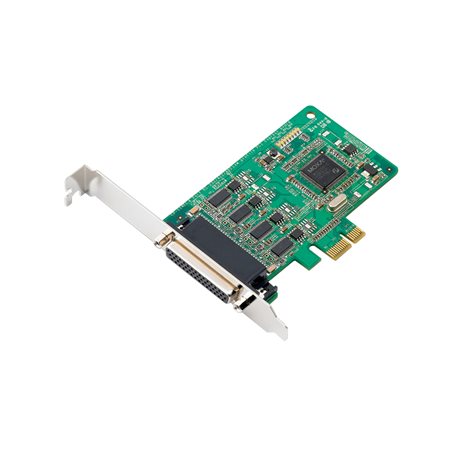

CP-114EL 和 CP-114EL-I 智能型 4 端口 PCI Express 多串口卡,专为 POS 和 ATM 应用而设计。此系列串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统,是工业自动化工程师和系统集成商的首选。此外,板载的 4 个 RS-232/422/485 串口均支持高达 921.6 kbps 传输速率。CP-114EL 和 CP-114EL-I 提供全调制解调器控制信号,以确保与各种串口周边设备兼容,并符合 PCI Express x1 标准,任何 PCI Express 插槽均适合安装。
CP-114EL 和 CP-114EL-I 是低挡板设计板卡,兼容任何 PCI Express 插槽。此卡仅需 3.3 VDC 电源输入,适合任何尺寸的 PC 主机,从鞋盒大小至标准规格皆可。
兼容 16C550C
PCI Express 1.0
DB44 母头
128 bytes
8
4
RS-232、RS-422、RS-485
50 bps 至 921.6 kbps(支持非标准波特率)
5、6、7、8
1、1.5、2
无、偶、奇、Space、Mark
无,RTS/CTS、XON/XOFF
CP-114EL-I 系列:2 kV
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
Tx+、Tx-、Rx+、Rx-、GND
Tx+、Tx-、Rx+、Rx-、GND
Data+、Data-、GND
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x
QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6
每个端口内置 Tx、Rx LED
CP-114EL 系列:835 mA @ 3.3 VDC
CP-114EL-I 系列:1,170 mA @ 3.3 VDC
CP-114EL 系列:67.21 x 103 mm(2.65 x 4.06 英寸)
CP-114EL-I 系列:67.21 x 135 mm(2.65 x 5.31 英寸)
0 至 55°C(32 至 131°F)
-20 至 85°C(-4 至 185°F)
5 至 95%(非冷凝)
EN 55032/24
CISPR 32, FCC Part 15B Class B
IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
IEC 61000-4-5 Surge:电源:2 kV
IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
IEC 61000-4-8 PFMF
CP-114EL 系列:2,347,197 小时
CP-114EL-I 系列:603,671 小时
Telcordia (Bellcore) 标准 TR/SR
5 年
