特点和优势
- 兼容 PCI Express 1.0
- 串口传输速率最高可达 921.6 kbps
- 128-byte FIFO 和芯片集成的 S/W 流量控制
- 低挡板设计，适合小型 PC
- 支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
- 内置 LED 指示灯和管理软件，易于维护
介绍

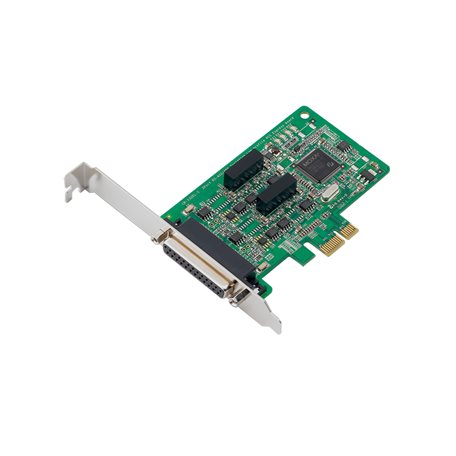

P-132EL 和 CP-132EL-I 2 端口 PCI Express 多串口卡，专为工业自动化系统中的长距离、基于 PC 的多点数据采集应用而设计。
RS-485 多点通信，1.2 km 距离内可连接多达 31 台设备
CP-132EL/EL-I 具备 2 个 RS-422/485 串口，每个串口支持高达 921.6 kbps 传输速率。在 RS-485 模式下，串口可通过菊花链方式，在 1.2 km 通信距离内连接多达 31 台 RS-485 设备。用户可选择 CP-132EL-I 用于长距离 RS-485 通信，产品提供 2 kV 电气隔离保护，可防止设备损坏。
提供 Windows、Linux 和 UNIX 驱动程序
Moxa 持续支持各种操作系统，CP-132EL/EL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。
通信 控制器
兼容 16C550C
总线
PCI Express 1.0
接头
DB25 母头
FIFO
128 bytes
最大板载数
8
端口数量
2
串口标准
RS-422、RS-485
波特率
50 bps 至 921.6 kbps（支持非标准波特率）
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无，XON/XOFF
隔离保护
CP-132EL-I-DB9M：2 kV
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
Windows 驱动程序
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux 驱动程序
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x
UNIX 驱动程序
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6、QNX 6
LED 指示灯
每个端口内置 Tx、Rx LED
输入电流
CP-132EL-DB9M：548 mA @ 3.3 VDC
CP-132EL-I-DB9M：636 mA @ 3.3 VDC
尺寸
CP-132EL-DB9M：67.21 x 101.97 mm（2.65 x 4.08 英寸）
CP-132EL-I-DB9M：67.21 x 103.97 mm（2.65 x 4.16 英寸）
工作温度
0 至 55°C（32 至 131°F）
存储温度（含包装）
-20 至 85°C（-4 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
时间
CP-132EL-DB9M：4,147,133 小时
CP-132EL-I-DB9M：1,681,099 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
