特点和优势
- 兼容 PCI Express 1.0
- 串口传输速率最高可达 921.6 kbps
- 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
- 低挡板设计，适合小型 PC
- 支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
- 内置 LED 指示灯和管理软件，易于维护
介绍

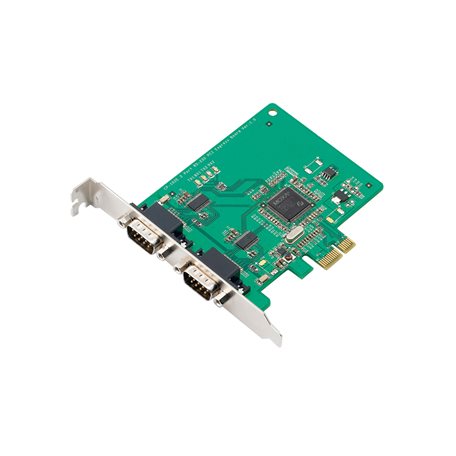

CP-102E 和低挡板设计的 CP-102EL 2 端口 PCI Express 多串口卡，专为 POS 和 ATM 应用而设计。Moxa 的 PCI Express 串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统，是工业自动化工程师和系统集成商的首选。CP-102E/EL 的 2 个 RS-232 串口均支持高达 921.6 kbps 传输速率，并提供全调制解调器控制信号，以确保与各种串口周边设备兼容。此外，CP-112E/EL 符合 PCI Express x1 标准，任何 PCI Express 插槽均适合安装。
更小的规格
CP-102EL 是一款低挡板设计板卡，兼容任何 PCI Express 插槽。CP-102EL 卡仅需 3.3 VDC 电源输入，适合任何尺寸的 PC 主机，从鞋盒大小至标准规格皆可。
提供 Windows、Linux 和 UNIX 驱动程序
Moxa 持续支持各种操作系统，CP-102E/EL 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。
通信控制器
MU860（兼容 16C550C）
总线
PCI Express 1.0
接头
CP-102E：2 x DB9 公头
CP-102EL：DB25 母头FIFO
128 bytes
最大板载数
8
端口数量
2
串口标准
RS-232
波特率
50 bps 至 921.6 kbps（支持非标准波特率）
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无，RTS/CTS、XON/XOFF
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
Windows 驱动程序
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux 驱动程序
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x
UNIX 驱动程序
QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6
LED 指示灯
每个端口内置 Tx、Rx LED
输入电流
CP-102E：520 mA @ 3.3 VDC
CP-102EL-DB9M：552 mA @ 3.3 VDC
尺寸
CP-102E：85.04 x 1000 mm（3.35 x 3.94 英寸）
CP-102EL-DB9M：67.21 x 100 mm（2.65 x 3.94 英寸）
工作温度
0 至 55°C（32 至 131°F）
存储温度（含包装）
-20 至 85°C（-4 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CP-102E：CISPR 32，FCC Part 15B Class A
CP-102EL-DB9M：CISPR 32，FCC Part 15B Class BEMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
时间
4,947,552 小时
标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
