特点和优势
- 通过 802.11 网络建立 Modbus 串口隧道通信
- 通过 802.11 网络建立 DNP3 串口隧道通信
- 最多可访问 16 个 Modbus/DNP3 TCP master/client
- 可连接多达 31 或 62 个 Modbus/DNP3 串口 slave
- 内置流量监控/诊断信息，方便故障排除
- microSD 卡，用于配置备份/复制和事件日志
- 带 2 kV 光电隔离保护的串口
- -40 至 75°C 的宽温型号可供选择
- 支持 2 个数字输入和 2 个数字输出
- 支持冗余双直流电源输入和 1 个继电器输出
- 基于 IEC 62443 的安全功能
介绍

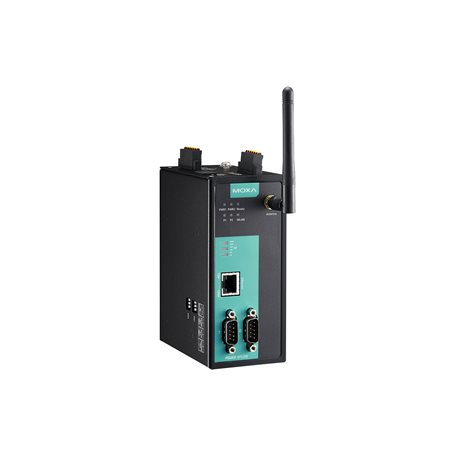

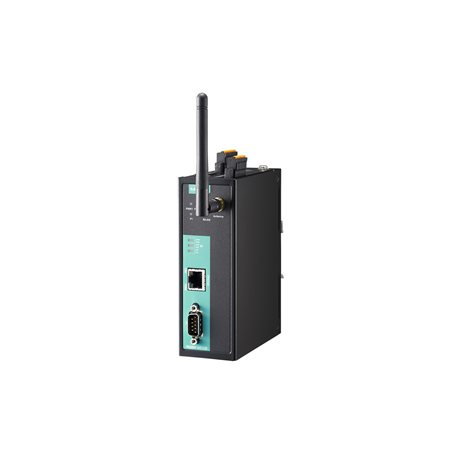

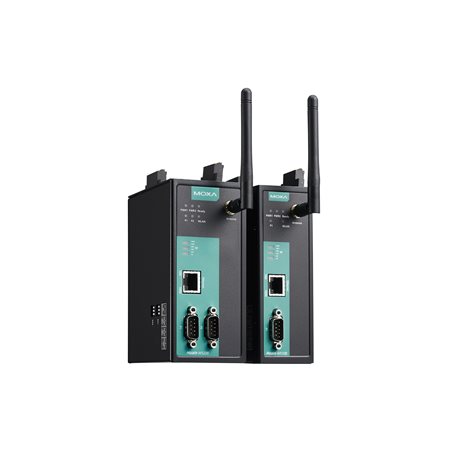

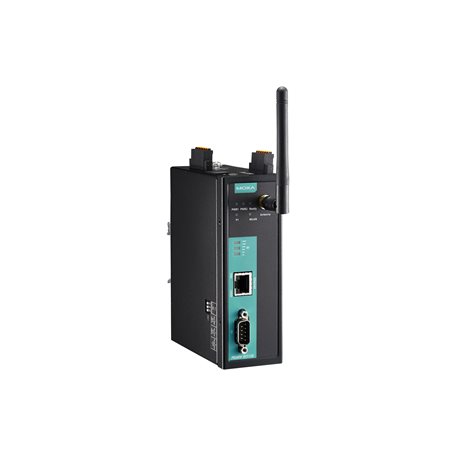

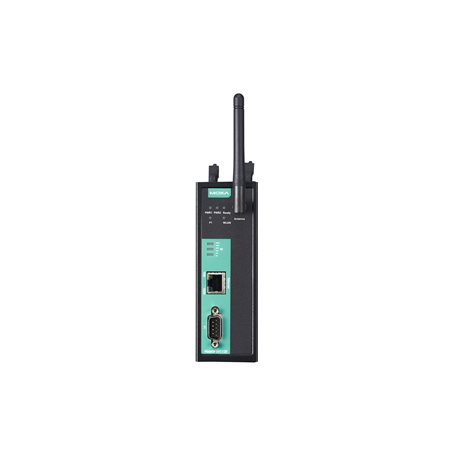

MGate W5108/W5208 网关是将 Modbus 串口设备连接至无线 LAN，或通过无线 LAN 将 DNP3 串口连接至 DNP3 IP 的理想选择。通过 IEEE 802.11a/b/g/n，用户可在接线困难的环境中减少布线，又兼顾安全的数据传输，MGate W5108/W5208 网关也支持 WEP/WPA/WPA2。其坚固设计，适用于石油和天然气、电力、过程自动化及工厂自动化等工业应用。
Modbus 流量监控器
MGate W5108/W5208 网关支持 Modbus 协议流量监控，便于故障排除，特别适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址输入错误，或者波特率和接口等硬件参数不正确等。通过 Modbus 协议流量监控，用户可以检查获取的数据，轻松识别故障的根本原因。
多种维护功能
MGate W5108/W5208 系列网关提供 web console 和 Telnet console 进行远程维护。此网关支持 HTTPS 和 SSH 等加密通信功能，可防止出现安全问题。此外，固件提供了日志功能，可记录 Modbus 和连接事件，用于维护。用户可通过 web console 远程查阅日志。
10/100BaseT(X) 端口（RJ45 接头）
1
电磁隔离保护
1.5 kV（内置）
工业协议
DNP3 TCP Master, DNP3 TCP Outstation (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave)
配置选项
Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB
RFC1213、RFC1317
对时服务
NTP Client
端口数量
MGate W5108 系列：1
MGate W5208 系列：2接头
DB9 公头
串口标准
RS-232/422/485（软件可选）
波特率
50 bps 至 921.6 kbps
数据位
7，8
校验位
无、偶、奇、Space、Mark
停止位
1，2
流量控制
RTS Toggle（仅限 RS-232）、RTS/CTS、XON/XOFF
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
隔离保护
2 kV
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
适用于欧盟的频段（20 MHz 运行信道）
2.412 至 2.472 GHz（13 个信道）
5.180 至 5.240 GHz（4 个信道）
5.260 至 5.320 GHz（4 个信道）
5.500 至 5.700 GHz（11 个信道）适用于日本的频段（20 MHz 运行信道）
2.412 至 2.484 GHz（14 个信道）
5.180 至 5.240 GHz（4 个信道）
5.260 至 5.320 GHz（4 个信道）
5.500 至 5.700 GHz（11 个信道）适用于美国的频段（20 MHz 运行信道）
2.412 至 2.462 GHz（11 个信道）
5.810 至 5.240 GHz（4 个信道）
5.260 至 5.320 GHz（4 个信道）
5.500 至 5.700 GHz（8 个信道）
5.745 至 5.825 GHz（5 个信道）802.11a 接收灵敏度
-91 dBm @ 6 Mbps
-90 dBm @ 9 Mbps
-88 dBm @ 12 Mbps
-86 dBm @ 18 Mbps
-82 dBm @ 24 Mbps
-81 dBm @ 36 Mbps
-75 dBm @ 48 Mbps
-74 dBm @ 54 Mbps802.11b 接收灵敏度
-92 dBm @ 1 Mbps
-88 dBm @ 2 Mbps
-87 dBm @ 5.5 Mbps
-84 dBm @ 11 Mbps802.11g 接收灵敏度
-91 dBm @ 6 Mbps
-90 dBm @ 9 Mbps
-88 dBm @ 12 Mbps
-86 dBm @ 18 Mbps
-80 dBm @ 24 Mbps
-80 dBm @ 36 Mbps
-74 dBm @ 48 Mbps
-73 dBm @ 54 Mbps802.11n 接收灵敏度 (2.4 GHz)
-89 dBm @ MCS0 20 MHz
-87 dBm @ MCS1 20 MHz
-85 dBm @ MCS2 20 MHz
-81 dBm @ MCS3 20 MHz
-78 dBm @ MCS4 20 MHz
-74 dBm @ MCS5 20 MHz
-73 dBm @ MCS6 20 MHz
-71 dBm @ MCS7 20 MHz802.11n 接收灵敏度 (5 GHz)
-89 dBm @ MCS0 20 MHz
-87 dBm @ MCS1 20 MHz
-85 dBm @ MCS2 20 MHz
-81 dBm @ MCS3 20 MHz
-78 dBm @ MCS4 20 MHz
-74 dBm @ MCS5 20 MHz
-73 dBm @ MCS6 20 MHz
-71 dBm @ MCS7 20 MHz
-85 dBm @ MCS0 40 MHz
-84 dBm @ MCS1 40 MHz
-81 dBm @ MCS2 40 MHz
-77 dBm @ MCS3 40 MHz
-75 dBm @ MCS4 40 MHz
-70 dBm @ MCS5 40 MHz
-69 dBm @ MCS6 40 MHz
-67 dBm @ MCS7 40 MHz扩制调频
OFDM
传输距离
多达 100 米
传输速率
802.11a/g：65、54、48、36、24、16、12、9、6 Mbps
802.11b：1、2、5.5、11 Mbps
802.11n HT20：7.2 至 72.2 Mbps（MCS0 至 MCS7）
802.11n HT40：15 至 150 Mbps（MCS0 至 MCS7）802.11b 传输器功率
16±1.5 dBm @ 11 Mbps
802.11g 传输器功率
16±1.5 dBm @ 6 至 36 Mbps
15±1.5 dBm @ 48 Mbps
14±1.5 dBm @ 54 Mbps802.11a 传输器功率
15±1.5 dBm @ 6 至 36 Mbps
15±1.5 dBm @ 48 Mbps
14±1.5 dBm @ 54 Mbps802.11n 传输器功率 (2.4 GHz)
16±1.5 dBm @ MCS0-3 20 MHz
14±1.5 dBm @ MCS4-5 20 MHz
12±1.5 dBm @ MCS6-7 20 MHz802.11n 传输器功率 (5 GHz)
15±1.5 dBm @ MCS0-3 20/40 MHz
14±1.5 dBm @ MCS4-5 20/40 MHz
12±1.5 dBm @ MCS6-7 20/40 MHz无线安全
WEP 加密（64 位和 128 位）
WPA/WPA2 企业版（IEEE 802.1X/RADIUS、TKIP、AES）
WPA/WPA2 个人版WLAN 天线接口
1 个 RP-SMA 母头
WLAN 模式
Ad-hoc 模式、基础设施模式
WLAN 标准
802.11a/b/g/n
工业协议
Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, DNP3 Serial Master, DNP3 Serial Outstation (Slave)
数字输入通道
2
数字输出通道
2
接头
螺丝紧固 Euroblock 端子
干接点
逻辑 0：GND 短路
逻辑 "1"：打开湿接点 (DI ~ COM)
逻辑 "0"：0 至 3 VDC
逻辑 "1"：10 至 30 VDC
接头
螺丝紧固 Euroblock 端子
额定电流
200 mA/通道
过压保护
30 VDC
I/O 类型
Sink（漏型）
microSD 插槽
最高 32 GB（兼容 SD 2.0）
自动重启触发器
内置 WDT（看门狗定时器）
输入电压
9 至 60 VDC
输入电流
202 mA @ 24 VDC
电源接头
弹簧式 Euroblock 端子
外壳
金属
IP 等级
IP30
尺寸
MGate W5108 系列：45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）
MGate W5208 系列：59.6 x 101.7 x 134 mm（2.35 x 4 x 5.28 英寸）重量
MGate W5108 系列：589 g (1.30 lb)
MGate W5208 系列：738 g (1.63 lb)
工作温度
标准型号：0 至 60°C（32 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 508
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2，IECEx
射频
EN 300 328、EN 301 489-1/17、EN 301 893
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-64
时间
MGate W5108 系列：668,518 小时
MGate W5208 系列：556,271 小时标准
Telcordia SR332
保修期限
5 年
