特点和优势
- 支持 PROFIBUS 和 Modbus TCP 协议转换
- 支持 PROFIBUS DP V1 master
- 支持 Modbus TCP client/server
- 自动扫描 PROFIBUS 设备并轻松配置
- 基于 WEB 端的可视化 I/O 数据图形界面
- 内置流量监控/诊断信息，方便故障排除
- 状态监控和故障保护，易于维护
- 支持冗余双直流电源输入和 1 个继电器输出
- -40 至 75°C 的宽温型号可供选择
- 带 2 kV 光电隔离保护的串口
- 基于 IEC 62443 的安全功能
介绍

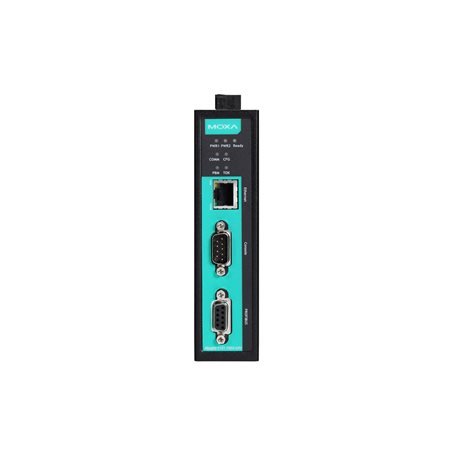

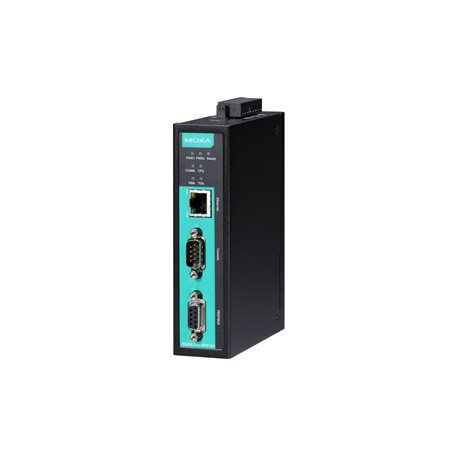

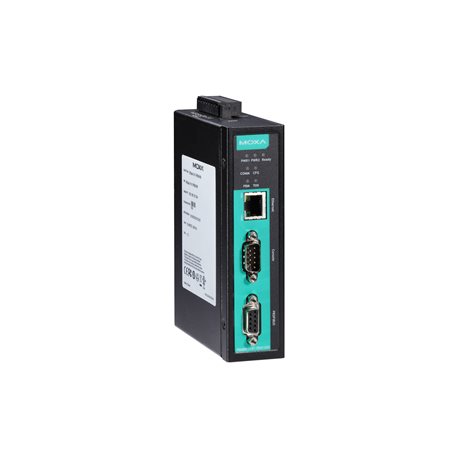

MGate 5101-PBM-MN 网关为 PROFIBUS 设备（例如：PROFIBUS PLC 或驱动器）和 Modbus TCP 主机之间建立通信连接。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。它配有 PROFIBUS 和以太网状态 LED 指示灯，易于维护。其坚固设计，适用于石油和天然气、电力、过程自动化及工厂自动化等工业应用。
用于轻松配置和流量监控的 Windows 管理工具
MGate 管理器的用户友好使用界面，简化配置和操作。Moxa 的创新 AutoScan 功能可自动检测所有连接的 PROFIBUS slave 设备及其可用的 I/O 模块，快速完成网关配置，随后创建一个易于读取的数据映射表，协助完成 Modbus TCP master（例如：SCADA，PLC）设置。此外，用户还可以配置导入/导出维护功能，并使用内置监控工具维护 Modbus 通信数据包日志，用于故障排除。
多种维护功能
MGate 5101-PBM-MN 提供 web console 和 Telnet console 进行远程维护，这两个 console 均支持 HTTPS 和 SSH 等加密通信功能，可防止未授权访问。固件提供了日志功能，可记录 Modbus 或 PROFIBUS 网络事件，用于维护。用户可以通过 web console 远程监控所有 I/O 数据和查阅日志。继电器输出提供了电源输入状态，为维护工程师提供了额外的故障排除和维护工具。
冗余双电源输入
MGate 5101-PBM-MN 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 PROFIBUS master 转 Modbus-TCP 网关成为严苛工业应用的理想选择。
10/100BaseT(X) 端口（RJ45 接头）
1（自动 MDI/MDI-X 连接）
电磁隔离保护
1.5 kV（内置）
工业协议
Modbus TCP Client (Master), Modbus TCP Server (Slave)
配置选项
Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB
RFC1213、RFC1317
对时服务
NTP Client
Console 端口
RS-232（TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND），DB9 公头（115200、n、8、1）
配置选项
串口 Console
工业协议
PROFIBUS DP-V1 Master
配置选项
串口 Console
工业协议
PROFIBUS DP-V1 Master
触点额定电流
纯电阻性负载：2 A @ 30 VDC
输入电压
12 至 48 VDC
输入电流
365 mA @ 12 VDC
电源接头
螺丝紧固 Euroblock 端子
外壳
金属
IP 等级
IP30
尺寸
36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量
500 g (1.10 lb)
工作温度
MGate 5101-PBM-MN：0 至 60°C（32 至 140°F）
MGate 5101-PBM-MN-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 60950-1
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2，IECEx
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-64
时间
1,082,881 小时
标准
Telcordia SR332
保修期限
5 年
