特点和优势
- 支持 Modbus、PROFINET 或 EtherNet/IP 转换为 PROFIBUS 协议
- 支持 PROFIBUS DP V0 slave
- 支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
- 支持 EtherNet/IP Adapter
- 支持 PROFINET IO Device
- 通过基于 Web 的向导轻松配置
- 内置以太网级联端口，容易接线
- 内置流量监控/诊断信息，方便故障排除
- 状态监控和故障保护，易于维护
- microSD 卡，用于配置备份/复制和事件日志
- 支持冗余双直流电源输入和 1 个继电器输出
- 带 2 kV 光电隔离保护的串口
- -40 至 75°C 的宽温型号可供选择
- 基于 IEC 62443 的安全功能
介绍

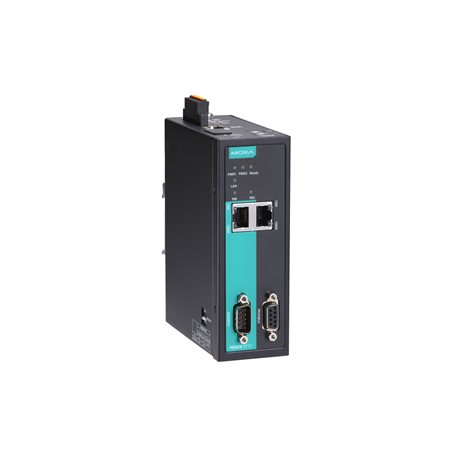

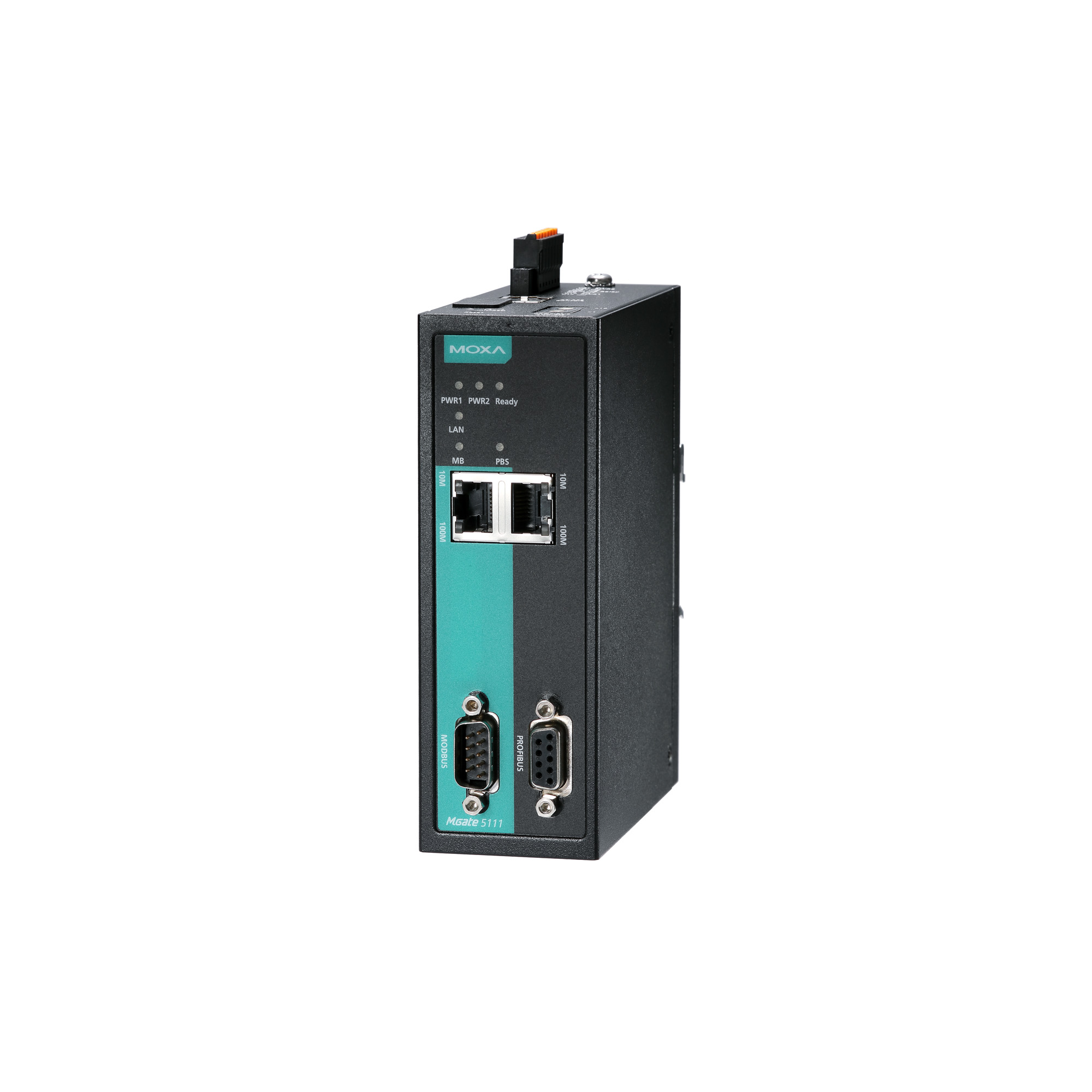

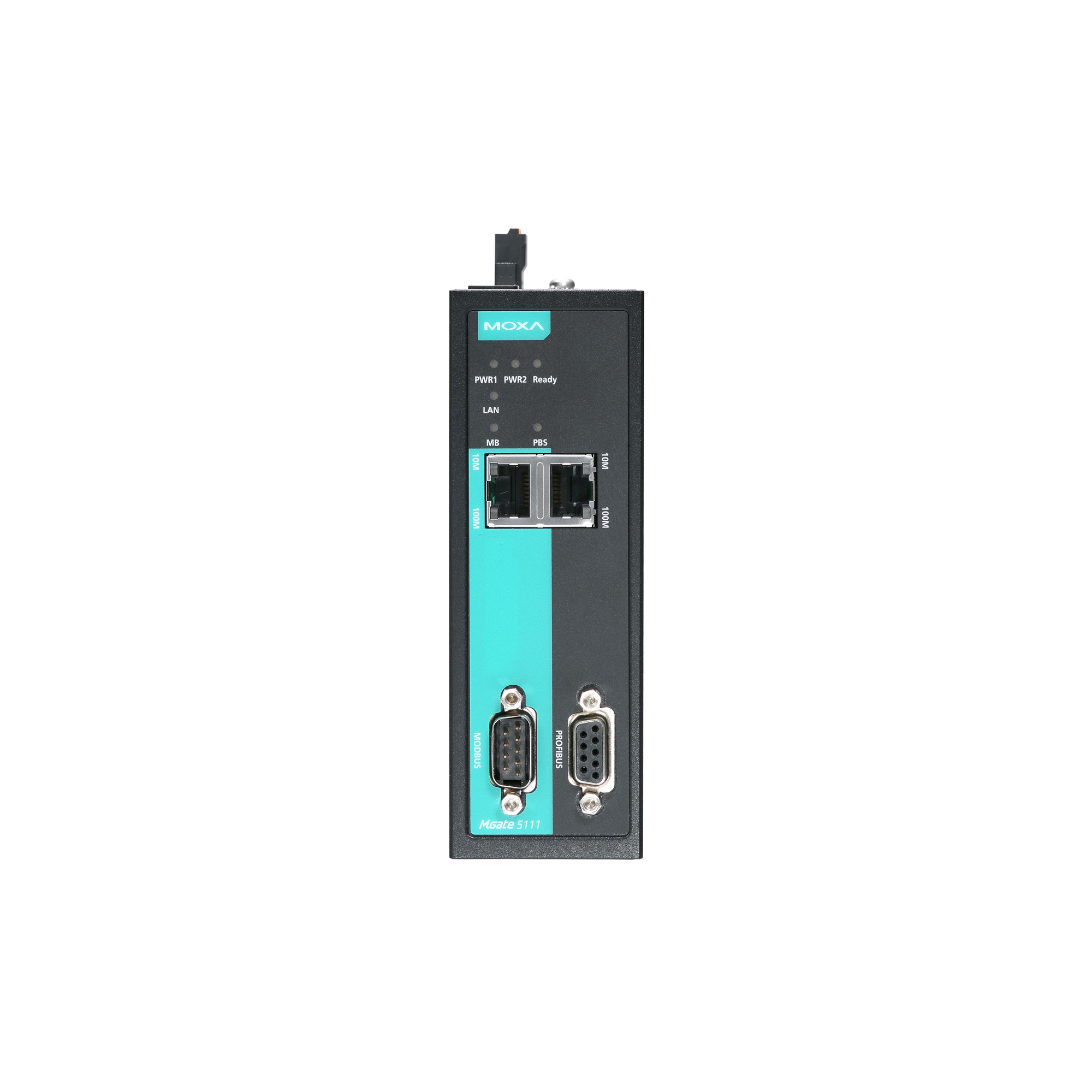

MGate 5111 工业以太网网关可将 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 数据转换为 PROFIBUS 协议。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。
Modbus 是应用最广泛的工业通信协议之一，EtherNet/IP、PROFINET 和 PROFIBUS 常用于工厂自动化和过程自动化。MGate 5111 支持 Modbus RTU/ASCII/TCP master 和 slave 模式，用户可轻松连接 Modbus 设备至 PROFIBUS PLC 或 DCS，例如：Siemens PLC。
MGate 5111 可连接 Rockwell Automation PLC 等 EtherNet/IP PLC/SCADA 系统、PROFIBUS PLC/DCS 系统，或者连接 PROFINET 协议的新型 Siemens PLC 系统至现有 PROFIBUS 系统，提供系统集成解决方案。MGate 5111 网关专为实现轻松配置和快速维护而设计。便捷的 web console 可执行远程维护任务，向导配置 UI 帮助用户快速设置网关。一套完善的故障排除工具可缩短配置时间和系统停机时间。其坚固设计，适用于工厂自动化、电力、石油和天然气、水和废水处理，以及其他过程自动化等工业应用。
便于配置
MGate 5111 系列的用户友好使用界面，允许用户可快速设置不同应用的协议转换例行任务，避免耗时的逐一配置详细参数。通过快速设置工具可轻松进入协议转换模式，只需几个步骤即可完成配置。
The MGate 5111 提供 web console 和 Telnet console 进行远程维护。此网关支持 HTTPS 和 SSH 等加密通信功能，以提供更安全的网络。此外，它也提供系统监控功能记录网络连接和系统日志事件。
多种维护功能
MGate 5111 支持协议诊断和流量监控，便于故障排除，特别适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址输入错误，或者命令配置不正确，通过协议诊断和流量监控来解决，用户可以检查获取的数据，轻松识别故障的根本原因。
MGate 5111 网关也支持状态监控和故障保护功能。当 Modbus 设备断开连接或没有响应时，状态监控功能会通知 PLC/DCS/SCADA 系统，由此过程 PLC/DCS 获取每个终端设备的状态，发出警报通知管理员。当 PROFIBUS 线缆断开连接时，故障保护功能会根据用户设定的预定义值，对终端设备执行相应操作。
10/100BaseT(X) 端口（RJ45 接头）
2
自动 MDI/MDI-X 连接电磁隔离保护
1.5 kV（内置）
工业协议
EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)
配置选项
Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB
RFC1213、RFC1317
对时服务
NTP Client
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口数量
1
接头
DB9 公头
串口标准
RS-232/422/485
波特率
50 bps 至 921.6 kbps
数据位
7，8
校验位
无、偶、奇、Space、Mark
停止位
1，2
流量控制
RTS Toggle（仅限 RS-232）、RTS/CTS
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
隔离保护
2 kV（内置）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
配置选项
串口 Console
工业协议
Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave
microSD 插槽
最高 32 GB（兼容 SD 2.0）
触点额定电流
纯电阻性负载：2 A @ 30 VDC
输入电压
12 至 48 VDC
输入电流
416 mA @ 12 VDC
电源接头
弹簧式 Euroblock 端子
外壳
金属
IP 等级
IP30
尺寸
45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）
重量
589 g (1.30 lb)
工作温度
MGate 5111：0 至 60°C（32 至 140°F）
MGate 5111-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 61010-2-201
EMC
EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2，IECEx
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-64
时间
718,131 小时
标准
Telcordia SR332
保修期限
5 年
