特点和优势
- 通过 MQTT 连接 fieldbus 数据至云
- 内置 SDK 支持 MQTT 连接至 Azure/Alibaba Cloud
- 支持 Modbus 和 Ethernet/IP 协议转换
- 支持 EtherNet/IP Scanner/Adapter
- 支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
- 支持 MQTT TLS 连接，以及 JSON 和 Raw 数据格式的证书
- 内置流量监控/诊断信息，方便故障排除和云数据传输，以进行成本评估和分析
- microSD 卡，用于配置备份/复制和事件日志，以及云连接断线时的数据缓冲
- -40 至 75° 的宽温型号可供选择
- 带 2 kV 光电隔离保护的串口
- 基于 IEC 62443 的安全功能
介绍

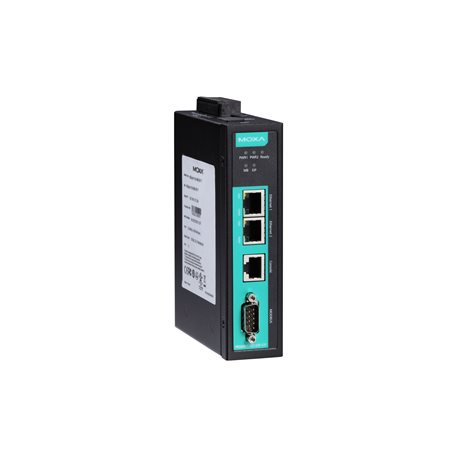

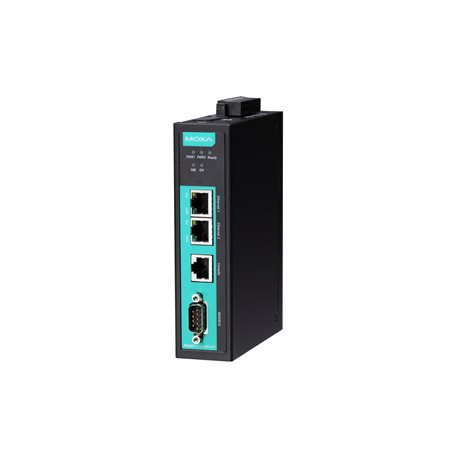

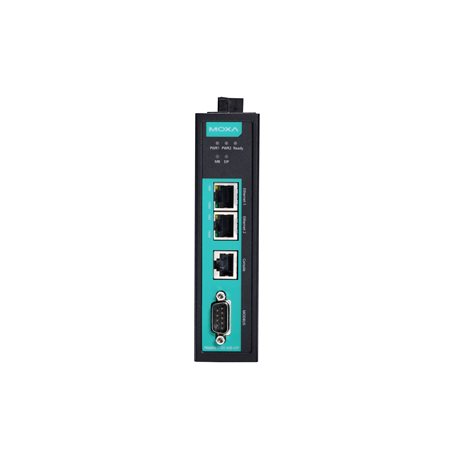

MGate 5105-MB-EIP 是一个支持 MQTT 或第三方云服务（例如：Azure 和 Alibaba Cloud）的工业以太网网关，可为 IIoT 应用建构 Modbus RTU/ASCII/TCP 和 EtherNet/IP 网络通信。MGate 5105-EM-EIP 可作为 Modbus master/slave 或 slave 收集数据，并与 EtherNet/IP 设备交换数据，将现有 Modbus 设备集成至 EtherNet/IP 网络中。最新的交换数据可存储在网关。网关将存储的 Modbus 数据转换为 EtherNet/IP 数据包，让 EtherNet/IP Scanner 可以控制或监控现场设备。MGate 5105-MB-EIP 支持 MQTT 云解决方案，运用高级安全、配置和诊断功能进行故障排除，提供能源管理和资产管理等远程监控应用可扩展的解决方案。
通过 microSD 卡进行配置备份
MGate 5105-MB-EIP 配备 microSD 卡插槽。microSD 卡可用于备份系统配置和系统日志，也可将相同的配置轻松复制到多台 MGate 5105-MP-EIP。 重启系统时，存储在 microSD 卡中的配置文件将被复制到 MGate。
通过 Web Console 轻松配置和排除故障
MGate 5105-MB-EIP 提供 web console，无需安装额外的管理工具即可轻松完成配置。只需以管理员身份登录即可访问所有设置，或以具有只读权限的一般用户身份登录。除了配置基本协议外，用户还可以使用 web console 监控 I/O 数据值和传输。特别的是，I/O 数据映射 (I/O Data Mapping) 可显示网关内存中两种协议的数据地址，而 I/O 数据视图 (I/O Data View) 允许用户跟踪在线节点的数据值。此外，每个协议的诊断和通信分析可为故障排除提供有用信息。
冗余双电源输入
MGate 5105-MB-EIP 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 Modbus 转 EtherNet/IP 网关成为严苛工业应用的理想选择。
10/100BaseT(X) 端口（RJ45 接头）
2
自动 MDI/MDI-X 连接电磁隔离保护
1.5 kV（内置）
工业协议
EtherNet/IP、Modbus TCP、MQTT
配置选项
Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB
RFC1213、RFC1317
对时服务
NTP Client
-
模式
MQTT、Azure IoT Hub 设备、Alibaba IoT 平台设备的发布者/订阅者
-
支持版本
v3.1.1
-
QoS 级
QoS 0、1、2
-
安全传输
使用用户的根 CA、Client 证书、私钥进行 TLS（1.0、1.1、1.2）加密
-
最大数据标签数量
300 个数据标签
-
最大信息数量
20 条消息
-
MQTT 基本特性
保持活动状态 (Keep Alive)、保留消息 (Retain Message)、遗嘱消息 (Last Will Message)、清除会话 (Clear Session)
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口数量
1
接头
DB9 公头
串口标准
RS-232/422/485
波特率
50 bps 至 921.6 kbps
数据位
7，8
校验位
无、偶、奇、Space、Mark
停止位
1，2
流量控制
RTS Toggle（仅限 RS-232）、RTS/CTS
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
隔离保护
2 kV（内置）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
配置选项
串口 Console
工业协议
Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave
microSD 插槽
高达 32 GB（兼容 SD 2.0；数据缓冲高达 2 GB）
触点额定电流
纯电阻性负载：2 A @ 30 VDC
输入电压
12 至 48 VDC
输入电流
455 mA @ 12 VDC
电源接头
螺丝紧固 Euroblock 端子
外壳
金属
IP 等级
IP30
尺寸
36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量
507 g (1.12 lb)
工作温度
MGate 5105-MB-EIP：0 至 60°C（32 至 140°F）
MGate 5105-MB-EIP-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 508
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2，IECEx
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-64
时间
859,422 小时
标准
Telcordia SR332
保修期限
5 年
