特点和优势
- 符合 EN 50155 标准测试 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
- 每个蜂窝模块最多支持 3 个 WWAN 连接和 2 个 SIM 卡插槽
- 支持 1 个 WLAN (IEEE 802.11b/g/n/ac) 连接
- 采用单面 I/O 设计，可减少安装空间，便于维护
- 前侧检修面板方便维护
- 24 至 110 VDC 隔离电源输入，支持远程电源控制功能，适用于车辆应用
- EN 50155 Tx (-40 ~ 70 ℃) 工作温度，专为严苛环境设计
- 5 年保修
介绍
Moxa UC-8580 是专为交通运输应用而设计的创新型计算平台。
UC-8580 提供两种不同种类的天线接头可选。SMA 型号支持所有类型的 SMA 接头。QMA 型号支持用于 GPS 的 TNC 接头和用于 Wi-Fi/蜂窝模块的 QMA 接头，并配备 4 个用于安装无线模块的插槽。 无线模块单独出售。获取详细信息，请联系 Moxa 销售代表。其中 3 个插槽支持 4G LTE 模块，1 个插槽支持 Wi-Fi 模块。每个 4G/LTE 模块均配备 2 个 SIM 卡插槽，并可利用内置的 MIRF 2.0（Moxa 设备远程管理平台，可支持无线管理），来实现冗余蜂窝网络通信或选择 SIM 卡的地理围栏。
UC-8580 采用基于 Linux 4.1 内核的 Debian 8 系统的开放平台，允许解决方案提供商通过 Debian 的 APT（高级包装工具）管理软件包，或使用 Moxa 的 API 库和 GNU C 库开发软件应用程序。
UC-8580 的单面 I/O 设计非常适合没有足够空间安装通信设备的车辆应用。UC-8580 的前侧带有检修面板，方便用户安装或更换无线模块、SIM 卡或 mSATA 卡，无需将安装好的整套设备从墙上卸下。
UC-8580 可作为通信中心的计算平台，适用于以下应用：
车对地通讯网关
TCMS T2G（车对地）网关
移动监测组件
Ethernet Consist Network T2G 网关
车载无线自动售检票系统等应用

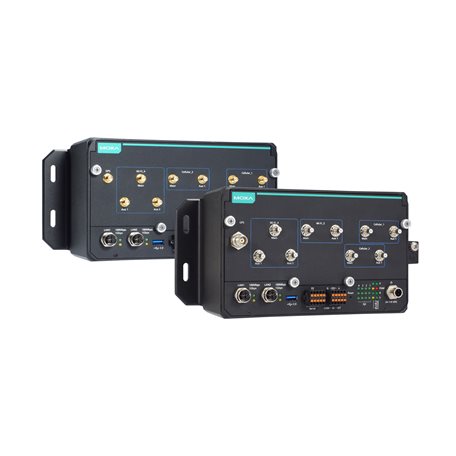

外观
SMA 型号
QMA 型号
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
GPS接口
定向精度
0.3°
工业协议
NMEA 0183，版本 4.0（可配置 V2.3 或 V4.1），UBX，RTCM
接收类型
72-信道 u-blox M8 引擎
时间脉冲
0.25 Hz 至 10 MHz
速度精度
0.05 ms
系统
电源 x 1
系统就绪 x 1
可编程 x 1无线信号强度
蜂窝/Wi-Fi x 12
LAN
每个端口 2 个 (10/100/1000 Mbps)
串口
每个端口 2 个（Tx，Rx）
按钮
复位按钮
- 数字输入
通道间隔离
3K VDC
接头
螺丝紧固 Euroblock 端子
计数器频率
25 Hz
干接点
开：GND 短路
关：断路I/O 模式
DI
点/COM
3 个通道
传感器类型
湿接点（NPN 或 PNP）
湿接点 (DI ~ COM)
开：10 至 30 VDC
关：0 至 3 VDC
数字输出
接头
螺丝紧固 Euroblock 端子
额定电流
200 mA/通道
I/O 类型
Sink
电压
0 至 30 VDC
CPU
Armv7 Cortex-A7 双核 1 GHz
系统内存预装
1 GB DDR3L
支持的 OS
Linux Debian 8（Linux 内核 v4.1）
存储卡槽
mSATA 插槽 x 1，内部 mini-PCIe 插槽
预装存储
4 GB eMMC
以太网端口
自适应 10/100/1000 Mbps 端口 (M12 X-coded) x 2
串口
RS-232/422/485 端口 x 2，软件可选（接线端子）
USB 3.0
USB 3.0 接口 x 1，type-A 接头
数字输入
DI x 3
数字输出
DO x 3
扩展插槽
mPCIe 插槽 x 4
Wi-Fi 天线接头
UC-8580-LX/8580-T-LX/8580-T-CT-LX： RP-SMA x 3
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 3蜂窝天线接头
UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 6
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 6SIM 数量
6
SIM 格式
Mini
GPS 天线接头
UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 1
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：TNC x 1Console 端口
RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1）
输入电流
1.66 A @ 24 VDC，0.36 A @ 110 VDC
输入电压
24 至 110 VDC
电源接头
M12 A-coded 4-pin 公头接头
电源功耗
40 W（最大）
外壳
金属
IP 等级
IP40
尺寸（有挂耳）
270 x 134 x 88 mm（10.63 x 5.28 x 3.46 英寸）
尺寸（无挂耳）
220 x 134 x 88 mm（8.66 x 5.28 x 3.46 英寸）
重量
产品净重：2,200 g (4.85 lb)
安装
壁挂式
保护
-CT 型号：PCB 保护涂层
工作温度
标准型号：-25 至 55°C（-13 至 131°F）
宽温型号：-40 至 70°C（-40 至 158°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF轨道交通
EN 50121-4，EN 50155
轨道火灾防护
EN 45545-2
安全
EN 60950-1，UL 60950-1
冲击
IEC 60068-2-27，IEC 61373，EN 50155
振动
IEC 60068-2-64，IEC 61373，EN 50155
绿色产品
RoHS、CRoHS、WEEE
保修期限
5 年
