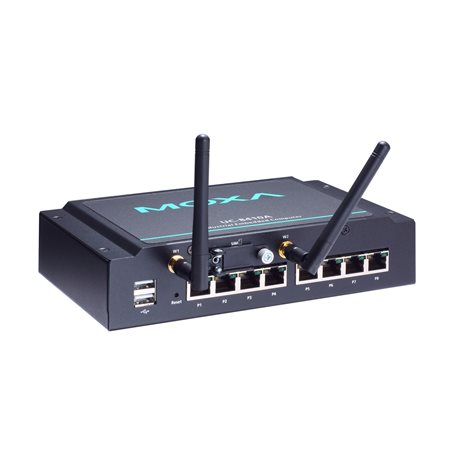

UC-8410A 系列

ARM 架构无线壁挂式工业计算机，带 8 个串口、3 个 LAN 端口和 4 个 DI/DO

特点和优势

  • Freescale LS1021A Cortex-A7 1 GHz 双核处理器
  • 1 GB DDR3 SDRAM
  • 8 个 RS-232/422/485 串口
  • 3 个 10/100/1000 Mbps 以太网端口
  • PCIe mini 插槽，支持无线功能
  • 2 个 USB 2.0 接口，可连接大容量储存设备
  • 壁挂式安装
  • 坚固、无风扇设计
  • -40 至 75°C 的宽温型号可选
  • 开机即用的 Debian 8


介绍

UC-8410A 系列嵌入式计算机支持丰富的通信接口，包括 8 个 RS-232/422/485 串口、3 个以太网端口、1 个用于无线模块的 PCIe mini 插槽、4 个数字输入通道、4 个数字输出通道、1 个 mSATA 插槽和 2 个 USB 2.0 接口。

UC-8410A 计算机搭载 Freescale Cortex-A7 双核 1 GHz RISC CPU。这款强大的计算引擎支持多种实用的通信功能，不会过热。内置 8 GB eMMC 卡和 1 GB DDR3 SDRAM 为您提供足够的内存，可运行各种应用软件，此外 mSATA 插槽还可灵活扩展数据存储。

UC-8410A 计算机配备多种通信接口，包括串口、以太网端口、无线通信插槽和数字输入/输出通道，使其成为需要网络和设备通信的工业应用的理想通信平台。

UC-8410A 系列预装 Linux Debian 8 系统，为软件程序开发提供了开放的软件操作系统。此设计使 UC-8410A 计算机成为工业应用中低成本高效益的理想解决方案。除 UC-8410A 标准型号外，还可选择适用于严苛工业环境的 -40 至 75°C 宽温型号。

外观

前视图

后视图

左视图


  • 以太网端口

    自适应 10/100 Mbps 端口（RJ45 接头）x 3

  • 电磁隔离保护

    1.5 kV（内置）

  • 波特率

    50 bps 至 115.2 kbps

  • 流量控制

    RTS/CTS，XON/XOFF，ADDC?（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）

  • 校验位

    无、偶、奇、Space、Mark

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2


  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND


  • 系统

    电源 x 1
    系统就绪 x 1
    存储 x 1
    可编程 x 10

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个（Tx，Rx）


  • 通道间隔离

    3000 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 干接点

    开：GND 短路
    关：断路

  • 传感器类型

    干接点
    湿接点（NPN 或 PNP）

  • 湿接点 (DI ~ COM)

    开：10 至 30 VDC
    关：0 至 3 VDC



  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink

  • 电压

    漏极开路达 30 VDC



  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • 系统内存预装

    1 GB DDR3L

  • 预装存储

    8 GB eMMC

  • 预装 OS

    Linux Debian 8（内核 4.1）

  • 存储卡槽

    SD 插槽 x 1
    mSATA 插槽 x 1，内部 mini-PCIe 插槽

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 3

  • USB 2.0

    USB 2.0 接口 x 2，type A 接头

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 扩展插槽

    UC-8410A-LX 系列：1

  • 蜂窝天线接头

    UC-8410A-LX 系列：2

  • SIM 数量

    UC-8410A-LX 系列：1

  • SIM 格式

    UC-8410A-LX 系列：Mini

  • Console 端口

    1 x 4-pin 接头转 DB9 console 端口

  • 串口

    RS-232/422/485 端口 x 8，软件可选 (RJ45)


  • 输入电压

    12 至 48 VDC

  • 电源接头

    接线端子（直流型号）

  • 电源功耗

    19 W（最大）


  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    200 x 120 x 48.6 mm（7.87 x 4.72 x 1.91 英寸）

  • 重量

    1,000 g (2.21 lb)

  • 安装

    壁挂式安装（标准）


  • 工作温度

    标准型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    标准型号：-20 至 75°C（-4 至 167°F）
    宽温型号：-40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）


  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：0.5 kV；信号：0.5 kV
    IEC 61000-4-5 Surge：电源：0.5 kV；信号：1 kV
    IEC 61000-4-6 CS：3 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64

  • 绿色产品

    RoHS、CRoHS、WEEE
