特点和优势
- Intel Atom® E3800 系列处理器，三种性能可选
- 用于无线模块的双 mini-PCIe 插槽，支持 Wi-Fi、3G、LTE 和 GPS 无线模块必须单独购买。
- -40 至 85°C 系统工作温度（安装 LTE 模块后可支持 -40 至 70°C） 无线模块必须单独购买。
- 多种接口：2 个串口、2 个以太网 LAN 端口、4 个 DI、4 个 DO、SD、USB、HDMI、无线
- 通过 EN 61000-6-2 和 EN 61000-6-4 认证 符合 AC/DC 适配器要求。 ，符合重工业 EMC 标准
- 防振动水平可达 5 Grm，抗冲击水平可达 100 g/11 ms
- 开机即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平台
- Moxa Proactive Monitoring 可监测系统硬件状态
- Moxa Smart Recovery 支持系统启动故障恢复（仅限 W7E）
介绍
V2201 系列超紧凑型 x86 嵌入式计算机搭载 Intel® Atom™ E3800 系列处理器，采用最可靠的 I/O 设计，可实现互联的最大限度，并支持双无线模块，适用于各种通信应用。 无线模块必须单独购买。这款计算机的散热设计可确保在 -40 至 85°C 的温度下可靠运行（安装专用 Moxa 无线模块时支持 -40 至 70°C）。V2201 系列支持“Moxa 硬件监控”，可实现设备 I/O 状态监控和警报、系统温度监控和警报，以及系统电源管理。通过密切监视系统状态，可以轻松从故障中恢复系统，为您的应用提供最可靠的平台。
应用
远程终端设备 (RTU)
数据采集
M2M 通信（智能网关）
数字看板
工厂自动化
车载监控器/数据记录仪（交通）
可编程路由器
能源利用优化
预测性维护
资产管理
外观
左侧视图
右侧视图

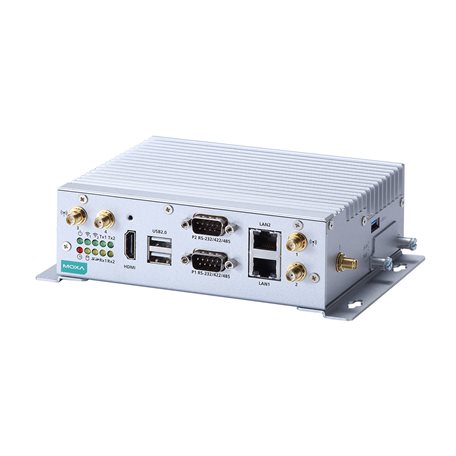

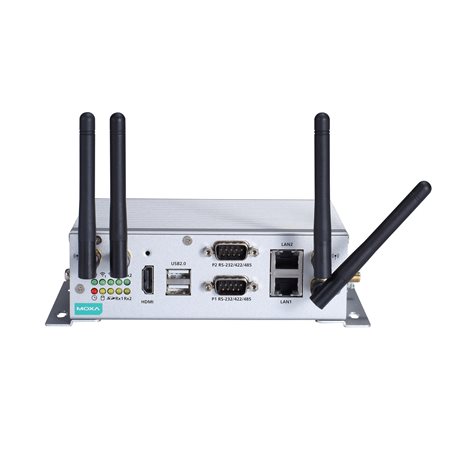

前视图
波特率
50 bps 至 115.2 kbps
流量控制
RTS/CTS，XON/XOFF，ADDC?（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）
隔离保护
N/A
校验位
无、偶、奇、Space、Mark
停止位
1、1.5、2
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
系统
SD 插槽 x 1
电源 x 1
存储 x 1
可编程 x 1无线信号强度
蜂窝/Wi-Fi x 2
LAN
每个端口 1 个 (10/100/1000 Mbps)
串口
每个端口 2 个（Tx，Rx）
CPU
V2201-E1 系列： Intel Atom? 处理器 E3815（单核，512 K 缓存，1.46 GHz）
V2201-E2 系列：Intel Atom? 处理器 E3826（双核，1 M 缓存，1.46 GHz）
V2201-E4 系列：Intel Atom? 处理器 E3845（四核，2 M 缓存，1.91 GHz）系统内存预装
4 GB DDR3L
系统内存插槽
SODIMM DDR3/DDR3L 插槽 x 1
支持的 OS
Linux Debian 8（Linux 内核 v4.1）
Windows Embedded Standard 7 (WS7E) 32 位
Windows Embedded Standard 7 (WS7E) 64 位存储卡槽
mSATA 插槽 x 1
SD 3.0 (SDHC/SDXC) 插槽 x 1
以太网端口
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2
串口
RS-232/422/485 端口 x 2，软件可选（DB9 公头）
USB 2.0
USB 2.0 接口 x 2，type A 接头
USB 3.0
USB 3.0 接口 x 1，type-A 接头
数字输入
DI x 4
数字输出
DO x 4
扩展插槽
mPCIe 插槽 x 2
视频输出
HDMI x 1，HDMI 接头 (type A)
Wi-Fi 天线接头
RP-SMA x 2
蜂窝天线接头
SMA x 2
SIM 数量
1
SIM 格式
Mini
GPS 天线接头
SMA x 1
数字输入
隔离保护
3K VDC
接头
螺丝紧固 Euroblock 端子
干接点
开：GND 短路
关：断路I/O 模式
DI
传感器类型
干接点
湿接点（NPN 或 PNP）湿接点 (DI ~ COM)
开：10 至 30 VDC
关：0 至 3 VDC
数字输出
接头
螺丝紧固 Euroblock 端子
额定电流
200 mA/通道
I/O 类型
Sink
电压
24 至 30 VDC
输入电压
9 至 36 VDC
电源接头
接线端子（直流型号）
功耗（最大）
2000 mA @ 9 VDC
电源功耗
18 W（最大）
外壳
铝
IP 等级
IP30
尺寸（有挂耳）
178 x 52.5 x 120.2 mm（7.01 x 2.07 x 4.73 英寸）
尺寸（无挂耳）
150 x 48.8 x 120.2 mm（5.91 x 1.92 x 4.73 英寸）
重量
940 g (2.09 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
E1/E2 型号：-40 至 85°C（-40 至 185°F）
E4 型号：-40 至 70°C（-40 至 158°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24、EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF安全
EN 60950-1、UL 508、UL 60950-1
冲击
IEC 60068-2-27
振动
IEC 60068-2-64
绿色产品
RoHS、CRoHS、WEEE
时间
408,275 小时
标准
Telcordia (Bellcore)，GB
保修期限
3 年
