特点和优势
- Intel® Celeron®/Intel® Core™ i3/i5/i7 高性能网络录像机，适用于轨道车辆应用
- 支持 2 个可热插拔 2.5 英寸 HDD 或 SSD 存储扩展托盘
- 支持双独立显示（VGA 和 HDMI，HDMI 可支持 4K 分辨率）
- 2 个千兆以太网端口，带 M12 X-coded 接头
- M12 A-coded 电源接头
- 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
- 符合 EN 50121-4 标准
- 抗冲击性和抗振性通过 IEC 61373 认证
- 支持 -40 至 70°C 宽温
介绍
V2406C 系列嵌入式计算机搭载 Intel® Core™ i7/i5/i3 或 Intel® Celeron® 高性能处理器和最高可支持 32 GB RAM，配备 1 个 mSATA 插槽和 2 个支持热插拔 HDD/SSD 的插槽，提供存储扩展。 此系列计算机符合 EN 50155:2017 和 EN 50121-4 标准，包括工作温度、电源输入电压、浪涌、ESD 和振动，使其适用于轨道车载和轨旁应用环境。
V2406C 计算机专为连接车载/轨旁系统和设备配备了一系列接口，包括 2 个千兆以太网端口、4 个RS-232/422/485 串口、6 个 DI、2 个 DO 以及 4 个 USB 3.0 端口。此外，V2406C 计算机还配备了 1 个 VGA 视频输出端口和 1 个 HDMI 输出端口，支持 4K 分辨率。
V2406C 计算机配有 2 个 mPCIe 无线扩展插槽和 4 个 SIM 卡插槽，可为车地 (T2G) 应用提供可靠连接。借助以上组件，可建立冗余 LTE/Wi-Fi 连接，确保在快速行驶车辆和轨旁应用之间实现稳定的双向通信。此外，用于无线模块的预装 QMA 线缆可减少组装工作，并确保 RF 低泄露。
外观

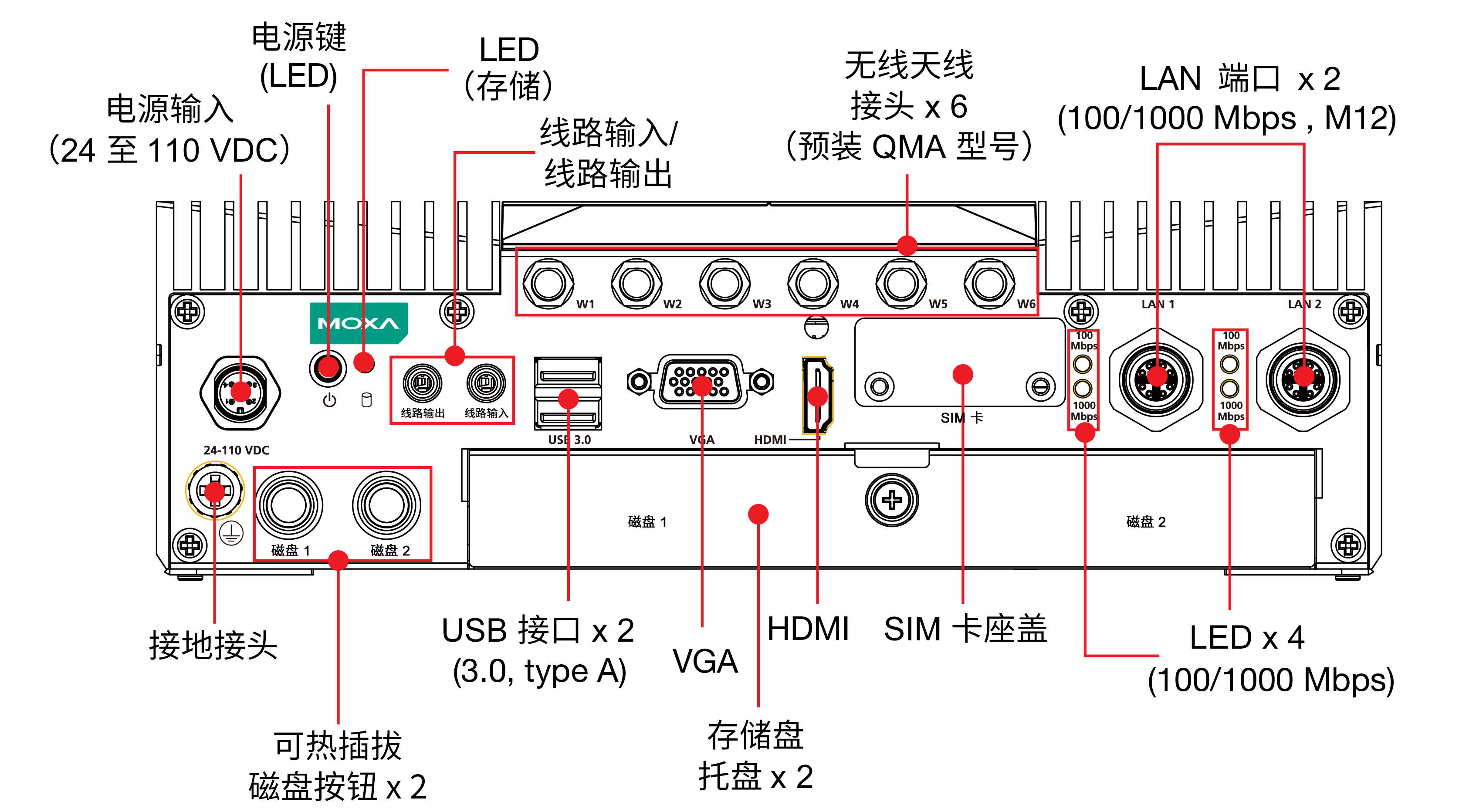

前视图

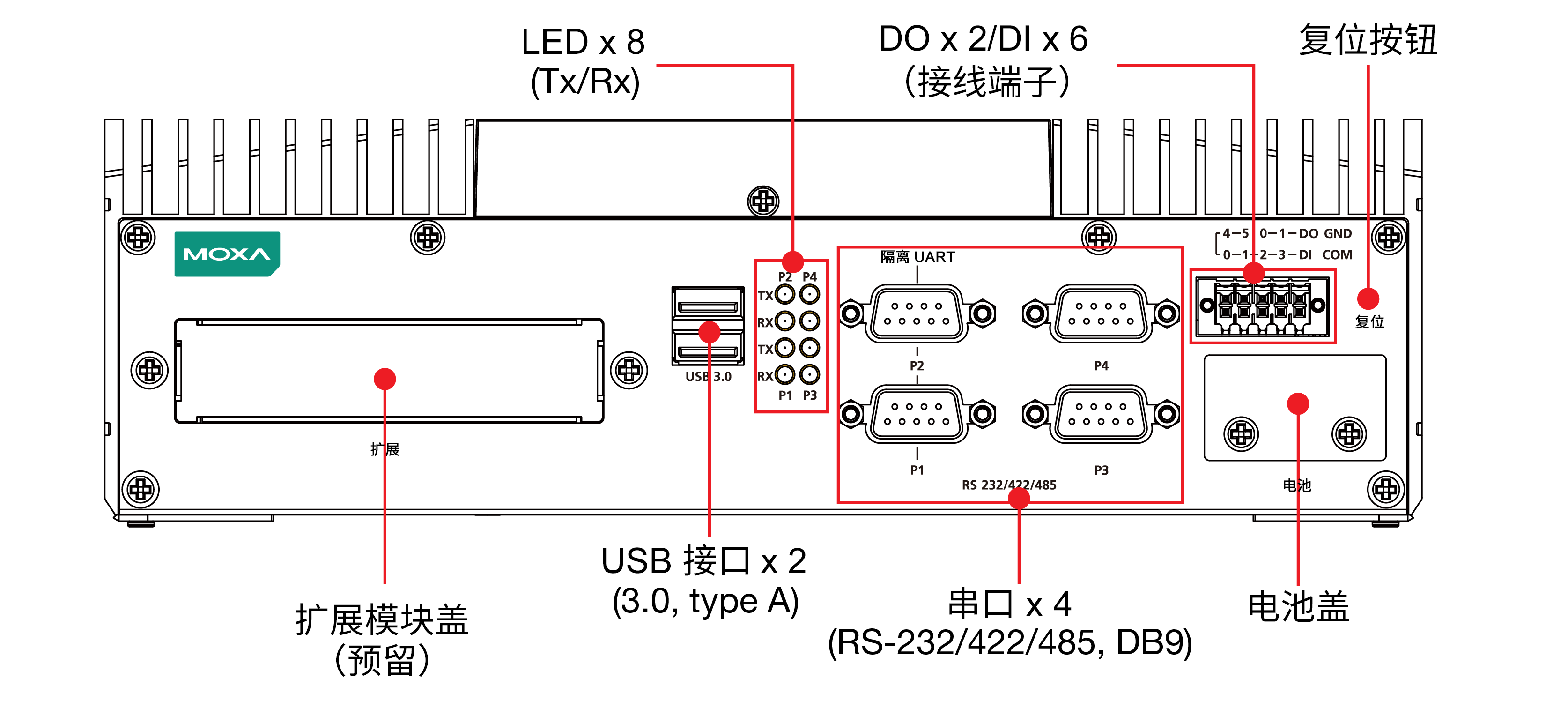

后视图
波特率
50 bps 至 921.6 kbps
数据位
5、6、7、8
流量控制
RTS/CTS，XON/XOFF，ADDC?（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）
校验位
无、偶、奇、Space、Mark
停止位
1、1.5、2
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
系统
电源 x 1
存储 x 1LAN
每个端口 2 个 (10/100/1000 Mbps)
串口
每个端口 2 个（Tx，Rx）
输入
接头
螺丝紧固 Euroblock 端子
I/O 模式
DI
隔离保护
3k VDC
传感器类型
湿接点（NPN 或 PNP）
干接点干接点
逻辑 0：GND 短路
逻辑 "1"：断路湿接点 (DI ~ COM)
逻辑 "1"：10 至 30 VDC
逻辑 "0"：0 0 至 3 VDC
输出
接头
螺丝紧固 Euroblock 端子
10-pin 接线端子额定电流
200 mA/通道
I/O 类型
Sink
电压
24 至 30 VDC
隔离保护
3kVDC
CPU
V2406C-KL1-T：Intel? Celeron? 3965U 处理器（2M 缓存，2.2 GHz）
V2406C-KL3-T：Intel? Core? i3-7100U 处理器（3M 缓存，2.4 GHz）
V2406C-KL5-T：Intel? Core? i5-7300U 处理器（3M 缓存，2.6 GHz）
V2406C-KL7-T：Intel? Core? i7-7600U 处理器（4M 缓存，2.8 GHz）存储卡槽
2.5 英寸 HDD/SSD 插槽x 2
mSATA 插槽 x 1，内部 mini-PCIe 插槽支持的 OS
Linux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64 位系统内存插槽
SODIMM DDR4 插槽 x 2
DRAM
最大 32 GB
图形控制器
Intel? HD Graphics 620
以太网端口
自适应 10/100/1000 Mbps 端口 (M12 X-coded) x 2
数字输出
DO x 2
串口
RS-232/422/485 端口 x 4，软件可选（DB9 公头）
数字输入
DI x 6
USB 3.0
USB 3.0 接口 x 4，type A 接头
音频输入/输出
线路输入 x 1，线路输出 x 1，3.5 mm 插口
视频输出
VGA x 1，15-pin D-sub 接头（母头）
HDMI x 1，HDMI 接头 (type A)
输入电压
24 至 110 VDC
电源接头
M12 A-coded 公头接头
功耗（最大）
70 W（最大）
外壳
铝
IP 等级
IP20
尺寸（无挂耳）
250 x 75 x 150 mm（9.84 x 2.95 x 5.91 英寸）
重量
2,700 g (5.95 lb)
安装
壁挂式安装（标准）
保护
PCB 保护涂层
V2406C PCB 保护涂层：按需提供
工作温度
-40 至 70°C（-40 至 158°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF轨道火灾防护
EN 45545-2
EMC
EN 55032/35
安全
EN 62368-1，IEC 62368-1，UL 62368-1
轨道交通
EN 50121-4，EN 50121-3-2，EN 50155:2017
冲击
IEC 60068-2-27，IEC 61373
振动
IEC 60068-2-64，IEC 61373
绿色产品
RoHS、CRoHS、WEEE
时间
394,260 小时
标准
Telcordia (Bellcore)，GB
保修期限
3 年
