特点和优势
- 第六代Intel® Celeron 3950U CPU (Skylake)
- 2个内置DDR4内存插槽
- 1个用于安装操作系统的mSATA端口和1个用于存储扩容的SATA 3.0端口
- 14个千兆以太网接口，支持网络冗余
- 2个PCIe扩展插槽，用于扩展模块
- 4个USB端口，支持高速外设
- 2个独立的RS-232/422/485串口
- 单电源，支持100 ~ 240V VAC和VDC电源输入
介绍
DA-682B嵌入式计算机采用x86架构，配置有排列紧密的14个千兆以太网接口， USB和VGA端口以及2个用于扩展模块的PCIe扩展插槽。 DA-682B采用标准的19英寸2U机架式设计。凭借其强固型的设计， DA-682B可适用于各类工业自动化应用：变电站、交通综合监控系统与运输、油气生产与供应等。
DA-682B配备了2个PCIe扩展插槽，可选配的扩展模块包括8口RS-232/422/485串口通信模块、 4口和8口10/100/1000Mbps LAN模块。这种高密度端口设计使DA-682B可支持多达22个千兆LAN端口和10个串口组合或者14个千兆LAN端口和18个串口组合，也使得DA-682B成为各类工业自动化应用的理想解决方案。

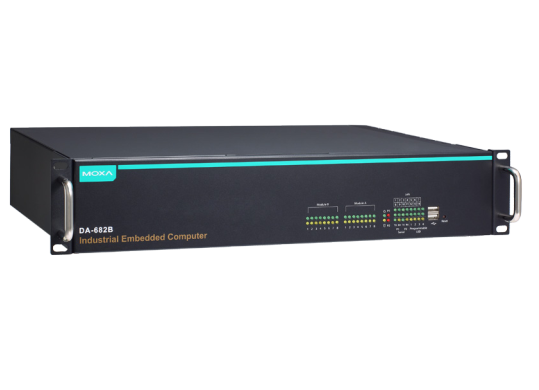

外观

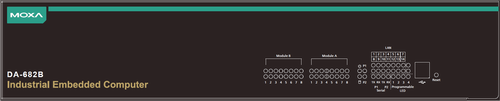

前视图

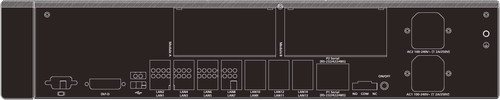

后视图

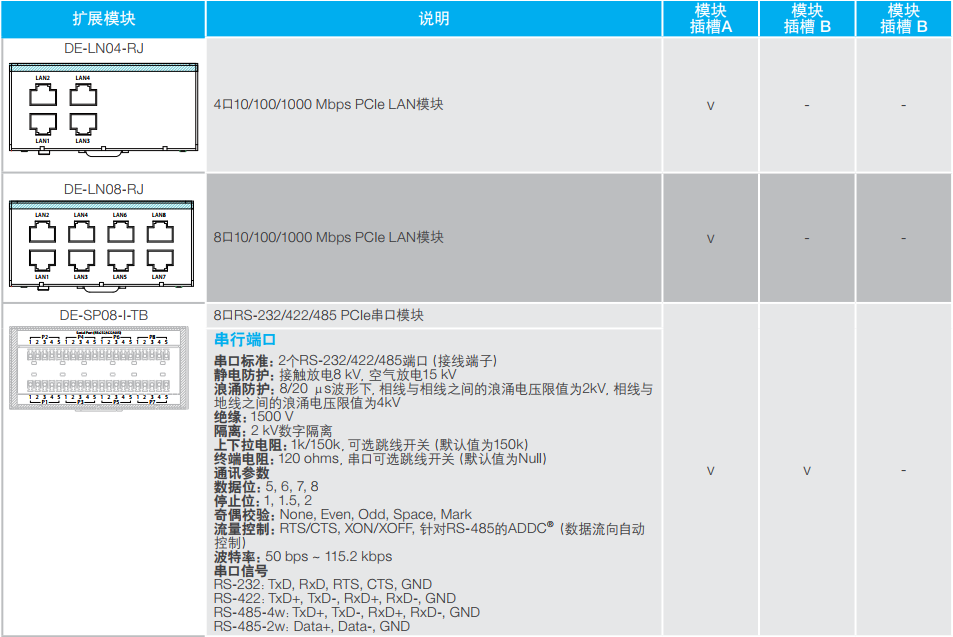

DA-682B模块（可选）
波特率
50 bps 至 115.2 kbps
接头
接线端子
ESD
8 kV（4 级）
隔离保护
2 kV
串口标准
RS-232/422/485
浪涌保护
2 kV：线对线
4 kV：线对地
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-232
TxD、RxD、RTS、CTS、GND
系统
电源 x 1
存储 x 1
可编程 x 4LAN
每个端口 1 个 (10/100/1000 Mbps)
串口
每个端口 2 个（Tx，Rx）
CPU
Celeron 3955U, 2 GHz, 双核CPU
图形控制器
Intel? HD Graphics 510（集成显卡）
系统内存预装
Debian 8 Linux系统默认内存配置为4GB DDR4
系统内存插槽
SODIMM DDR4 插槽 x 2
预装 OS
Linux Debian 8 64 位
支持的 OS
Linux Debian 8（Linux 内核 v4.1）
存储卡槽
2.5 英寸 HDD/SSD 插槽 x 1(选配)
mSATA 插槽 x 1预装存储
16 GB mSATA
以太网端口
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 14
串口
RS-232/422/485 端口 x 2，软件可选（接线端子）
USB 2.0
USB 2.0 接口 x 2，type A 接头（前端）
USB 3.0
USB 3.0 接口 x 2，type A 接头（后端）
扩展插槽
专用 PCIe 插槽 x 3
视频输入
DVI-D x 1，29-pin DVI-D 接头（母头）
VGA x 1，15-pin D-sub 接头（母头）
输入电流
0.82 A @ 100 VAC
0.77 A @ 110 VDC输入电压
100 至 240 VAC，110 至 240 VDC
电源键
开/关（后面板）
外壳
金属
尺寸（无挂耳）
440 x 301 x 90 mm（17.32 x 12.20 x 3.54 英寸）
重量
6,500 g (14.33 lb)
安装
19 英寸机架式安装
外壳
金属
尺寸（无挂耳）
440 x 301 x 90 mm（17.32 x 12.20 x 3.54 英寸）
重量
6,500 g (14.33 lb)
安装
19 英寸机架式安装
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-11 DIP
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8：20 A/m安全
EN 60950-1，IEC 60950-1，UL 60950-1
冲击
IEC 60870-2-2
振动
IEC 60870-2-2
绿色产品
RoHS、CRoHS、WEEE
保修期限
3 年
