特点和优势
- Armv7 Cortex-A8 1000 MHz 处理器
- 2 个自适应 10/100 Mbps 以太网端口
- 4 个软件可选的 RS-232/422/485 端口，支持所有信号
- 双 CAN 端口，支持工业 CAN 2.0 A/B 协议
- Moxa 工业 Linux 提供 10 年的软件版本维护
- Mini PCIe 插槽，可用于 Wi-Fi/蜂窝模块
- SD 插槽，提供存储拓展
- 支持 -40 至 85°C 宽温工作，LTE 型号可支持 -40 至 70°C
- 符合 IEC 61000-6-2/6-4 标准，适用于严苛工业环境
介绍
UC-5100 系列嵌入式计算机专为工业自动化应用设计。此系列计算机机壳紧凑并提供前侧检修面板，配备了 4 个 RS-232/422/485 全信号串口，并配有可调节的上拉/下拉电阻、2 个 CAN 端口、2 个以太网端口、4 个数字输入通道、4 个数字输出通道、USB 接口和 SD 插槽。为满足各种工业应用的需求，UC-5100 系列计算平台提供配备 2 个 CAN 端口和 1 个用于无线连接的 mini PCIe 插槽，可通过双 SIM 卡实现网络冗余的型号。UC-5100 采用直立式导轨规格，可轻松安装在小型机柜中。UC-5100 节省空间还便于布线，因此特别适合作为工业应用的前端嵌入式控制器。此外，所有型号均配备了 Moxa 工业 Linux，提供 10 年的软件版本维护以及优化的软件功能。

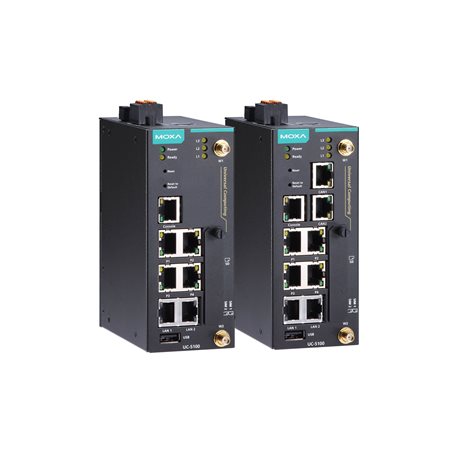

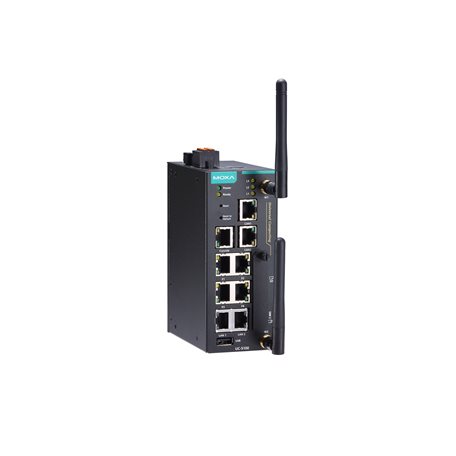

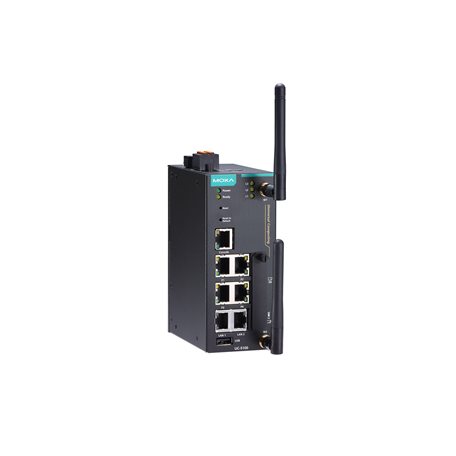

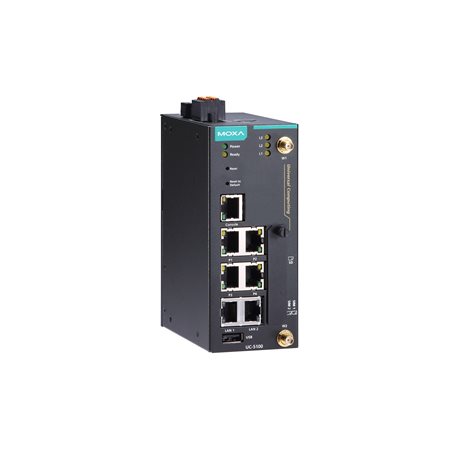

外观
UC-5101
UC-5102
UC-5111
UC-5112
以太网端口
自适应 10/100 Mbps 端口（RJ45 接头）x 2
电磁隔离保护
1.5 kV（内置）
串口
4 x RS-232/422/485
数据位
5、6、7、8
校验位
无、偶、奇、Space、Mark
停止位
1、1.5、2
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
端口数量
UC-5111-LX： 2
UC-5111-T-LX：2
UC-5112-LX：2
UC-5112-T-LX：2信号
UC-5111-LX：CAN_L、CAN_H、CAN 信号 GND
UC-5111-T-LX：CAN_L、CAN_H、CAN 信号 GND
UC-5112-LX：CAN_L、CAN_H、CAN 信号 GND
UC-5112-T-LX：CAN_L、CAN_H、CAN 信号 GND终端电阻
UC-5111-LX：N/A，120 Ω（基于 DIP）
UC-5111-T-LX：N/A，120 Ω（基于 DIP）
UC-5112-LX：N/A，120 Ω（基于 DIP）
UC-5112-T-LX：N/A，120 Ω（基于 DIP）
系统
电源 x 1
系统就绪 x 1LAN
每个端口 2 个 (10/100 Mbps)
串口
每个端口 2 个（Tx，Rx）
CAN
UC-5111-LX：每个端口 2 个（Tx，Rx），UC-5112-LX：每个端口 2 个（Tx，Rx），UC-5111-T-LX：每个端口 2 个（Tx，Rx），UC-5112-T-LX：每个端口 2 个（Tx，Rx）
无线信号强度
UC-5112-LX：蜂窝/Wi-Fi x 3
UC-5102-LX：蜂窝/Wi-Fi x 3
UC-5102-T-LX：蜂窝/Wi-Fi x 3
UC-5112-T-LX：蜂窝/Wi-Fi x 3
电压
0 至 0.8 VDC
2.0 至 5.5 VDC
额定电流
24 mA/通道
电压
0 至 0.55 VDC
2.5 至 3.3 VDC
报警工具
外部 RTC（实时时钟）
自动重启触发器
外部 WDT（看门狗计时器）
CPU
Armv7 Cortex-A8 1 GHz
预装 OS
Linux Debian 9 内核 4.4（Moxa 工业 Linux）
DRAM
512 MB DDR3
预装存储
8 GB eMMC
存储卡槽
SD 插槽 x 1
扩展插槽
UC-5102-LX：mPCIe 插槽 x 1
UC-5112-LX：mPCIe 插槽 x 1
UC-5102-T-LX：mPCIe 插槽 x 1
UC-5112-T-LX：mPCIe 插槽 x 1
USB 2.0
USB 2.0 接口 x 1，type-A 接头
SIM 数量
2
SIM 格式
Micro
串口
RS-232/422/485 端口 x 4，软件可选 (RJ45)
数字输入
DI x 4
数字输出
DO x 4
按钮
复位按钮，可用于配置串口和 CAN 端口的 DIP 开关
Console 端口
RS-232（TxD、RxD、GND），RJ45 输出（115200、n、8、1）
输入电压
9 至 48 VDC
输入电流
0.95 A @ 9 VDC，0.23 A @ 48 VDC
电源功耗
6 W
外壳
金属
重量
600 g (1.32 lb)
尺寸
57 x 136 x 100 mm（2.24 x 5.35 x 3.94 英寸）
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
标准型号：-10 至 60°C（14 至 140°F）
宽温型号：
产品净重：-40 至 85°C（-40 至 185°F）
带 LTE 配件：-40 至 70°C（-40 至 158°F）
带 Wi-Fi 配件：-10 至 70°C（14 至 158°F）存储温度
UC-5101-LX：-20 至 70°C（-4 至 158°F）
UC-5102-LX：-20 至 70°C（-4 至 158°F）
UC-5111-LX：-20 至 70°C（-4 至 158°F）
UC-5112-LX：-20 至 70°C（-4 至 158°F）
UC-5101-T-LX：-40 至 85°C（-40 至 185°F）
UC-5102-T-LX：-40 至 85°C（-40 至 185°F）
UC-5111-T-LX：-40 至 85°C（-40 至 185°F）
UC-5112-T-LX：-40 至 85°C（-40 至 185°F）相对湿度
5 至 95%（非冷凝）
振动
2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接 USB 设备）
冲击
IEC 60068-2-27
安全
UL 60950-1、EN 60950-1、IEC 60950-1
EMC
EN 55032/24、EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF绿色产品
RoHS、CRoHS、WEEE
时间
UC-5101-LX：728,216 小时
UC-5101-T-LX：728,216 小时
UC-5102-LX：704,409 小时
UC-5102-T-LX：704,409 小时
UC-5111-LX：584,470 小时
UC-5111-T-LX：584,470 小时
UC-5112-LX：568,997 小时
UC-5112-T-LX：568,997 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
