特点和优势
- 24 英寸平板计算机
- 符合 ECDIS 标准的色彩校准（由 CTOS 提供）
- Intel® Core™ 处理器：i7 3517UE 1.7 GHz 或 Celeron® 1047UE 1.40 GHz
- SavvyTouch 显示屏控制
- 无风扇系统设计
- 内置 NMEA 0183 和三合一软件可选 RS-232/422/485 接口
- 支持多种电源输入（直流和交流）
介绍
MPC-2240 系列平板计算机搭载 Intel® 处理器 Ivy Bridge Core 或 Celeron 和配备 4 GB 内置式系统内存，为工业海事环境提供可靠的多功能和高性能平台。MPC- 2240 平板计算机配备 RS-232/422/485 串口、NMEA 0183 和千兆以太网端口，并提供支持本地网络冗余的多种串口、海事专用接口和高速 IT 通信。
MPC-2240 系列配备一系列适用于工业环境的标准显示增强功能（包括 0 至 100% 全方位调光、178°/178° 宽视角、可选的光学粘合和/或多点触控屏），以及 Moxa 创新的 SavvyTouch 显示屏控制。
MPC-2240 平板计算机符合多种工业海事标准，包括 IEC 60945 第四版、IEC 61174、IEC 61162、DNV 2.4 和 IACS E10，体现出在海事应用中的适应力和耐用性。可选的 IP65 等级一体式外壳提供了应对恶劣海事环境的超强防护。MPC-2240 系列为用户提供了坚固耐用、经型式认证的高性能、易用的平板计算机，是 ECDIS 导航系统和其他海事 IBS 应用的理想选择。

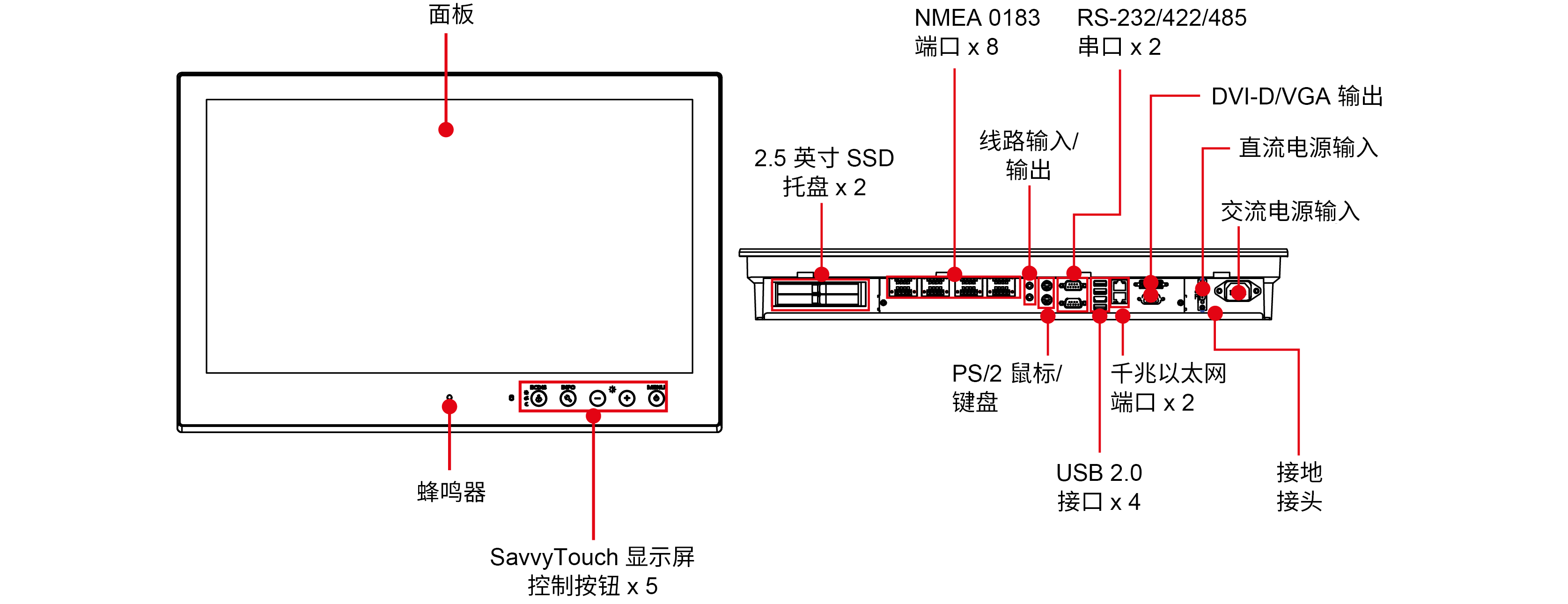

外观
波特率
50 bps 至 115.2 kbps
数据位
5、6、7、8
流量控制
RTS/CTS，XON/XOFF，ADDC?（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）
校验位
无、偶、奇、Space、Mark
停止位
1、1.5、2
NMEA 接口
串口标准：
NMEA 0183：RS-422
NMEA 2000：CAN 总线（可依需求提供）
波特率：4800 bps
数据位：8
握手：无
光隔离保护：3 kV
校验位：无
串口标准：NMEA 0183v2（可根据要求提供 NMEA 2000）
停止位：1、1.5、2
电压差：-6 V 至 +6 V（最大差分电平）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
系统
电源 x 1
LAN
每个端口 2 个 (10/100/1000 Mbps)
CPU
MPC-2240X/2240Z：Intel? Celeron? 处理器 1047UE（2M 缓存，1.40 GHz）
MPC-2247X/2247Z：Intel? Core? i7-3517UE 处理器（4M 缓存，高达 2.80 GHz）系统芯片组
Mobile Intel? HM65 Express 芯片组
图形控制器
Intel? HD Graphics 520
系统内存预装
4 GB DDR3/DDR3L
系统内存插槽
SODIMM DDR3/DDR3L 插槽 x 1
预装 OS
未预装 OS
支持的 OS
适用于嵌入式系统的 Windows 7 Pro
Windows Embedded Standard 7 (WS7P) 64 位
Windows 10 Pro 64 位
Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA存储卡槽
2.5 英寸 HDD/SSD 插槽 x 2
以太网端口
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2
串口
RS-232/422/485 端口 x 2，软件可选（DB9 公头）
USB 2.0
USB 2.0 接口 x 4，type A 接头
音频输入/输出
线路输入 x 1，线路输出 x 1，3.5 mm 插口
PS/2
键盘 PS/2 x 1，鼠标 PS/2 x 1
视频输出
DVI-D x 1，29-pin DVI-D 接头（母头）
VGA x 1，15-pin D-sub 接头（母头）NMEA 端口
NMEA 0183 端口 x 8（接线端子）
有效显示区
531.36 (H) x 98.89 (V) mm
长宽比
16:9
对比度
5000:1
光强度（亮度）
300 cd/m2
最大颜色数量
16.7M（8-bit/颜色）
面板尺寸
24 英寸可视图像
面板类型
MVA
点距 (RGB)
0.276 (H) x 0.276 (V) mm
像素
1920 x 1080
响应时间
25 ms（灰阶）
视角
178°/178°
触摸类型
MPC-2240Z/2247Z：电容式触摸 (PCAP)
MPC-2240X/2247X：无触摸支持点
MPC-2240Z/2247Z：4 点
输入电压
100 至 240 VAC，18 至 34 VDC
外壳
金属
IP 等级
IP54，前面板
IP20，后面板尺寸
595 x 393 x 75 mm（23.44 x 15.48 x 2.95 英寸）
重量
12,400 g (27.34 lb)
工作温度
-15 至 55°C（5 至 131°F）
存储温度（含包装）
-20 至 60°C（-4 至 140°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V环境测试
IEC 60068-2-1，DNVGL-CG-0339
IEC 60068-2-2，DNVGL-CG-0339
IEC 60068-2-2，IEC 60945
IEC 60068-2-30，IEC 60945海事
ABS、CCS、DNV-GL
安全
EN 60950-1，IEC 60950-1，UL 60950-1
振动
IEC 60068-2-6、IEC 60945、IEC 60068-2-64、DNVGL-CG-0339
保修期限
LCD：1 年
系统：3 年详情
