特点和优势
- Armv7 Cortex-A8 1000 MHz 处理器
- 集成 Wi-Fi 802.11a/b/g/n 和 LTE Cat.1，适用于 US、EU、APAC 和 AUS 地区
- 支持工业 CAN 2.0 A/B 协议
- 强大的根文件系统，可避免系统因固件更新故障而卡顿
- 支持 -30 至 70°C 系统工作温度
- 通过 EN 61000-6-2 和 EN 61000-6-4 认证，符合重工业 EMC 标准
- 支持 Linux 实时 OS 模式
- Moxa 工业 Linux 提供 10 年的软件版本维护
介绍
Moxa 推出的 UC-3100 系列计算机可作为边缘智能网关进行数据预处理和传输，并可用于其他嵌入式数据采集应用。 UC-3100 系列包括三种型号，各型号支持不同的无线选项和协议。UC-3100 采用先进的散热设计，非常适用于 -30 至 70°C 的温度范围。实际上，Wi-Fi 和 LTE 连线在冷热环境下均可使用，从而可最大限度地提高在最恶劣环境下的“数据预处理”和“数据传输”能力。
UC-3100 不止是硬件解决方案。为了使用户通过 Moxa 的 ARM 架构计算机获取更好的体验，UC-3100 支持以下软件功能，提供用户最适合其应用的配置。
高性能 VPN；以太网吞吐量超过 70 Mbps，采用 AES-256 加密
强大的文件系统，可避免系统因固件升级故障而卡顿
基于 IEC 62443 的网络安全自动配置系统
Real COM 模式，可提供 Moxa NPort 产品的控制界面
此外，Moxa 客服工程师还提供为期 10 年的 Linux OS 支持。平均每 2 至 3 年发布新版 Debian 库，长期 Linux OS 支持让用户创建的可靠解决方案获得持续支持。
应用
远程终端设备 (RTU)
数据采集
M2M 通信（智能网关）
数字看板
工厂自动化
车载监控器/数据记录仪（交通）
可编程路由器
能源利用优化
预测性维护
资产管理

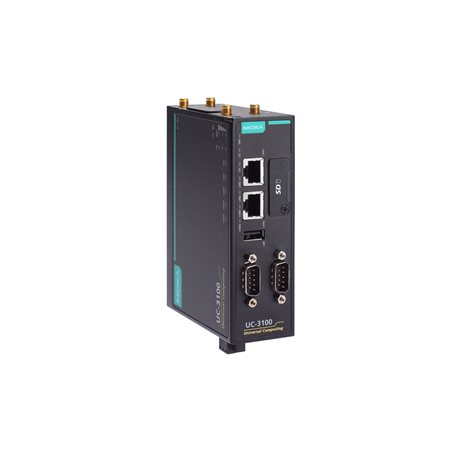

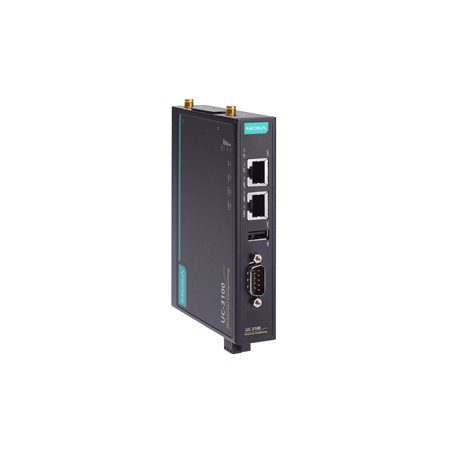

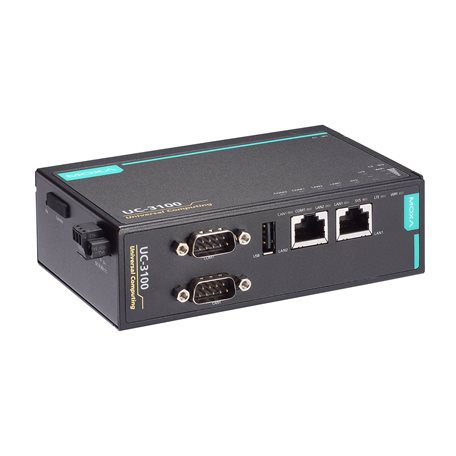

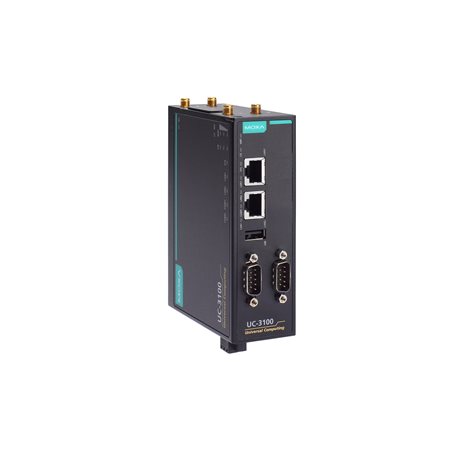

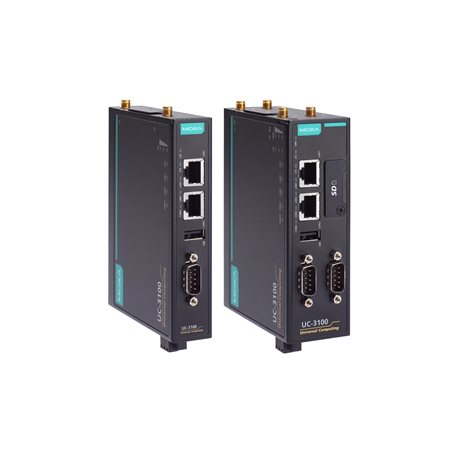

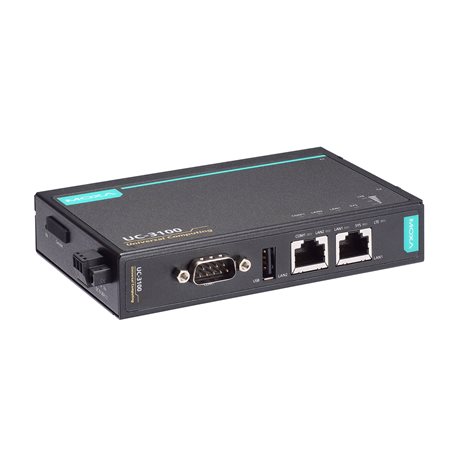

外观
UC-3101
UC-3111
UC-3121
电磁隔离保护
1.5 kV（内置）
数据位
5、6、7、8
校验位
无、偶、奇、Space、Mark
停止位
1、1.5、2
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
WLAN 标准
802.11a/b/g/n
频段
2.4 GHz
5 GHz
频段选择
US 型号：
LTE 频段：2、4、5、12（700、850、1700/2100 (AWS) 和 1900 MHz）
UMTS 频段：5、4、2（WCDMA/FDD 850、1700/2100 (AWS) 和 1900 MHz）
运营商认证：AT&T
EU 型号：
LTE 频段：1、3、8、20、28（700、800、900、1800、2100 MHz）GSM 频段：900 和 1800 MHz
AU/NZ 型号：
LTE 频段：3、5、8、28（1800、850、900、700 MHz）UMTS 频段：1、5、8（WCDMA/FDD 2100、850、900 MHz）
波特率
10 至 1000 kbps
接头
DB9 公头
隔离保护
2 kV（内置）
信号
CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
系统
电源 x 1
CAN
每个端口 1 个（Tx，Rx）
串口
每个端口 1 个（Tx，Rx）
LAN
每个端口 1 个 (10/100 Mbps)
无线信号强度
UC-3101 系列 3 个
UC-3111/UC-3121 系列 6 个
CPU
Armv7 Cortex-A8 1 GHz
DRAM
512 MB DDR3
支持的 OS
Linux Debian 9 内核 4.4（Moxa 工业 Linux）
预装存储
4 GB eMMC
存储卡槽
SD 插槽 x 1（仅适用于 UC-3111 系列）
以太网端口
自适应 10/100 Mbps 端口（RJ45 接头）x 2
串口
UC-3101/3121 系列： RS-232/422/485 端口 x 1，软件可选 (DB9)
UC-3111 系列：RS-232/422/485 端口 x 2，软件可选 (DB9)USB 2.0
USB 2.0 接口 x 1，type A 接头
蜂窝天线接头
SMA x 2
Wi-Fi 天线接头
RP-SMA x 2（仅适用于 UC-3111/UC-3121 系列）
SIM 格式
Nano
SIM 数量
2
Console 端口
RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1）
电源功耗
6 W（最大）
输入电流
500 mA @ 12 VDC
输入电压
9 至 36 VDC
外壳
金属
安装
导轨式安装，壁挂式安装（带可选套件）
尺寸（无挂耳）
UC-3101 系列为 128.5 x 89.1 x 26 mm（5.06 x 3.51 x 1.02 英寸）
UC-3111/UC-3121 系列为 128.5 x 89.1 x 41 mm（5.06 x 3.51 x 1.61 英寸）重量
产品净重：550 g (1.22 lb)
工作温度
-30 至 70°C（-22 至 158°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
振动
5 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接任何 USB 设备）
冲击
IEC 60068-2-27
EMC
EN 61000-6-2/-6-4
EMI
CISPR 22，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：0.5 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF蜂窝标准
EN 301511
EN 3011908-1
MPE SAR
EN 301489-1-1
EN 301489-24
AS/NZS S042
AS/NZS 60950射频
PTCRB、FCC
安全
UL 60950-1
WLAN 标准
EN 301489-1-17
EN 300328
EN 301893绿色产品
RoHS、CRoHS、WEEE
危险环境
Class I Division 2、IECEx、ATEX
时间
600,447 小时
保修期限
5 年
