特点和优势
- 符合 IEEE 802.3af 标准的 PoE passthrough
- 采用 Moxa 高质量、可靠的第二代 MiiNe 系统级芯片 (SoC)
- 各种操作模式可满足特定的应用需求
- 绿色环保设计，超低功耗
- MiiNePort NetEZ 技术轻松实现串口联网集成
- 高紧凑型嵌入式设备模块
介绍
介绍

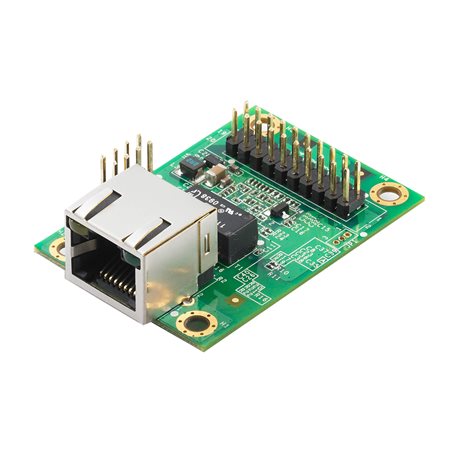

Moxa MiiNePort E3 系列嵌入式设备联网服务器专为设备制造商而设计，可将复杂的联网功能轻松集成到串口设备上。MiiNePort E3 采用 Moxa 第二代 MiiNe SoC，并支持 10/100 Mbps 以太网，串口传输速率最高可达 921.6 kbps，还提供多种即用型操作模式可选，仅需最低功耗。通过 Moxa 的创新 NetEZ 技术，MiiNePort E3 可用于将任何配有标准串口的设备立即转换成为以太网设备。此外，MiiNePort E3 带 RJ45 接头，属于紧凑型嵌入式设备联网服务器，几乎可以匹配任何现有串口设备。
Moxa 第二代 SoC
MiiNe 为设备制造商提供具有竞争力的嵌入式串口联网解决方案。MiiNePort E3 采用 MiiNe 作为系统级芯片，属于紧凑型嵌入式设备联网服务器，在市场上同类产品中拥有最低功耗。MiiNe 特性包括：
专为串口联网应用而设计
采用 ARM core
采用 Moxa 自有的先进 UART 技术
内置 2 MB Flash 和 4 MB SDRAM 内存
电磁隔离保护
1.5 kV（内置）
PoE Pass-through
IEEE 802.3af
10/100BaseT(X) 端口，自动 MDI/MDI-X
8-pin RJ45
配置选项
Web Console (HTTP)，Windows 管理工具
管理
ARP、BOOTP、设备搜寻工具 (DSU)、DHCP Client、IPv4、SMTP、SNMPv1、TCP/IP、Telnet、TFTP、UDP、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
端口数量
1
串口标准
TTL
操作模式
Real COM、TCP Server、TCP Client、UDP、RFC2217、以太网调制解调器
波特率
MiiNePort E3 系列：50 bps 至 230.4 kbps
MiiNePort E3-H 系列：50 bps 至 921.6 kbps数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无、RTS/CTS、DTR/DSR、XON/XOFF
TTL
- TxD、RxD、RTS、CTS、DTR、DSR、DCD、RST（复位）、GND
NetEZ 功能
EZPower、EZPage、SCM（串口命令模式）、AutoCFG
DIO 复用通道（软件调节）
4
闪存
2 MB
SDRAM
4 MB
CPU
32-bit Arm Core
输入电流
157 mA @ 3.3 VDC
输入电压
3.3 至 5 VDC
尺寸
MiiNePort E3/E3-H 系列：35 x 52.5 x 18 mm（1.38 x 2.07 x 0.71 英寸）
重量
MiiNePort E3/E3-H 系列：12 g (0.03 lb)
MiiNePort E3-ST/E3-H-ST：89 g (0.20 lb)
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 85°C（-40 至 185°F）存储温度（含包装）
-40 至 60°C（-40 至 140°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11环境测试
IEC 60068-2-1
IEC 60068-2-3冲击
IEC 60068-2-27
振动
IEC 60068-2-6
自由落体
IEC 60068-2-6
绿色产品
RoHS、CRoHS、WEEE
时间
5,696,350 小时
标准
Telcordia SR332
保修期限
5 年
