特点和优势
- 最小嵌入式设备联网服务器 - 仅 29 x 17 x 12.6 mm
- EZPower 支持 3.3 至 5 VDC 电源输入
- 绿色设计，超低功耗
- 采用 Moxa 高质量、可靠的第二代 MiiNe 系统级芯片 (SoC)
- MiiNePort NetEZ 技术轻松实现串口联网集成
- 提供 Real COM/TCP/UDP/RFC2217/MCSC 多种操作模式
介绍
介绍

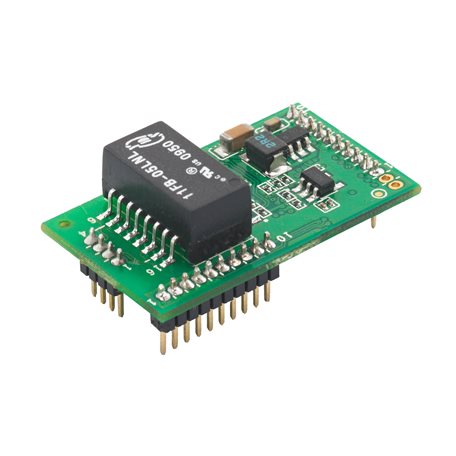

Moxa MiiNePort E2 系列嵌入式设备联网服务器专为设备制造商而设计，可将复杂的联网功能轻松集成到串口设备上，并支持 10/100 Mbps 以太网，串口传输速率最高可达 921.6 kbps，还提供多种即用型操作模式可选，仅需最低功耗。通过 Moxa 创新 NetEZ 技术，MiiNePort E2 可立即将任何配有标准串口的设备转换成为以太网设备。此外，MiiNePort E2 不带 RJ45 接头，是最小嵌入式设备联网服务器，几乎可以匹配任何现有串口设备。
Moxa 第二代 SoC
MiiNe 为设备制造商提供具有竞争力的嵌入式串口联网解决方案。MiiNePort E2 采用 MiiNe 作为系统级芯片，是世界上最小的嵌入式设备联网服务器之一，在市场上同类产品中拥有最低功耗。MiiNe 特性包括：
高效经济的串口转以太网通信
ARM 核心
先进 UART 技术
内建 2 MB Flash 和 4 MB SDRAM 内存
10/100BaseT(X) 端口，自动 MDI/MDI-X
4-pin 针式接头
电磁隔离保护
1.5 kV（内置）
配置选项
Web Console (HTTP)，Windows 管理工具
管理
ARP、BOOTP、设备搜寻工具 (DSU)、DHCP Client、IPv4、SMTP、SNMPv1、TCP/IP、Telnet、TFTP、UDP、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
端口数量
1
串口标准
TTL
操作模式
MiiNePort E2 系列：Real COM、RFC2217、TCP Client、TCP Server、UDP、以太网调制解调器、MCSC
MiiNePort E2-SDK：Real COM、以太网调制解调器波特率
MiiNePort E2 系列：50 bps 至 230.4 kbps
MiiNePort E2-H/-SDK 系列：50 bps 至 921.6 kbps数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无、RTS/CTS、DTR/DSR、XON/XOFF
TTL
- TxD、RxD、RTS、CTS、DTR、DSR、DCD、RST（复位）、GND
NetEZ 功能
EZPower、EZPage、SCM（串口命令模式）、AutoCFG、MCSC（多通道串口通信）
串口转以太网采样源代码
MiiNePort E2-SDK（集成于 MiiNePort-IDE 中）：
1.TCP Server 回显
2.TCP Server 转串口（单连接）
3.TCP Server 转串口（多连接）
4.TCP Client 回显
5.TCP Client 转串口（启动）
6.TCP Client 转串口（任意字符）
7.TCP Client 转串口（从串口转 TCP/IP 端口的设计）
8.UDP 回显
9.UDP 转串口
DIO 复用通道（软件调节）
4
闪存
2 MB
SDRAM
4 MB
CPU
32-bit Arm Core
输入电流
157 mA @ 3.3 VDC
输入电压
3.3 至 5 VDC
尺寸
MiiNePort E2/E2-H/E2-SDK 系列：29 x 17 x 12.6 mm（1.14 x 0.67 x 0.50 英寸）
重量
MiiNePort E2/E2-H 系列：5 g (0.01 lb)
MiiNePort E2-ST/E2-H-ST/E2-SDK：77 g (0.17 lb)外形规格类型
插入式模块
工作环境
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 85°C（-40 至 185°F）存储温度（含包装）
-40 至 60°C（-40 至 140°F）
相对湿度
5 至 95%（非冷凝）
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：0.5 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP环境测试
IEC 60068-2-1
IEC 60068-2-3EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class B
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
绿色产品
RoHS、CRoHS、WEEE
时间
5,696,350 小时
标准
Telcordia SR332
保修期限
5 年
