特点和优势
- LCD 显示屏，方便配置 IP 地址（标准温度型号）
- 支持 Real COM、TCP Server、TCP Client、配对连接、终端和反向终端的安全运行模式
- 支持非标准波特率并提供高精度识别
- 端口缓存技术，网络断线时可存储串口数据
- 支持 IPv6
- 网络模块可提供冗余以太网 (STP/RSTP/Turbo Ring) 功能
- 命令模式下支持通用串口命令
- 基于 IEC 62443 的安全功能
介绍
介绍
NPort® 6000 是一款终端服务器，并支持 SSL 和 SSH 安全协议进行串口数据加密传输。使用相同 IP 地址，NPort® 6000 可连接多达 32 台串口设备。以太网端口可配置为一般或安全 TCP/IP 通信协议。NPort® 6000 安全设备联网服务器非常适合需要在窄小空间内安装大量串口设备的应用。安全漏洞是不可容忍的，NPort® 6000 系列支持 DES、3DES 和 AES 加密技术以确保数据传输的完整性。NPort® 6000 可连接任何类型的串口设备，且 NPort® 6000 上的每个串口皆可分别配置为 RS-232、RS-422 或 RS-485 传输模式。
网络断线时，数据零丢失
NPort® 6000 是一款可靠的设备联网服务器，可确保安全的串口联网传输，并提供客户导向的硬件设计。如果网络断线，NPort® 6000 会将串口数据依序存储在内置的 64 KB 端口缓存中。当重新恢复网络连线时，NPort® 6000 将按照接收顺序发送缓存的数据。端口缓存的容量可通过安装 SD 卡扩充。
LCD 显示屏，简化配置
NPort® 6600 内置 LCD 显示屏，可用于进行配置。显示屏可显示服务器名称、串口编号和 IP 地址、输入或修改 IP 地址、子网掩码和网关等参数。
注意：LCD 显示屏仅适用于标准温度型号。
RS-485 通信模式下可调节电阻值
NPort® 6600 提供可调节的终端电阻、上拉电阻和下拉电阻，适用于 RS-485 通信模式下。在某些严苛环境中，可能需要采用终端电阻来消除串口信号的反射，也可能需要调节上拉和下拉电阻来保持电子信号的完整性。由于任何电阻值都无法兼容所有环境，因此，NPort® 6600 配有 DIP 开关可手动调节串口的电阻值。
10/100BaseT(X) 端口（RJ45 接头）
1
自动 MDI/MDI-X 连接电磁隔离保护
1.5 kV（内置）
配置选项
Web Console (HTTP/HTTPS)、串口 Console、Telnet/SSH Console、Windows 管理工具
管理
ARP、BOOTP、DHCP Client、DNS、HTTP、IPv4/IPv6、SMTP、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、PPPOE、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6.x、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
MIB
MIB-II
单播路由
RIPV1/V2，静态路由
接头
NPort 6600 系列：8-pin RJ45
NPort 6450 系列：DB9 公头端口数量

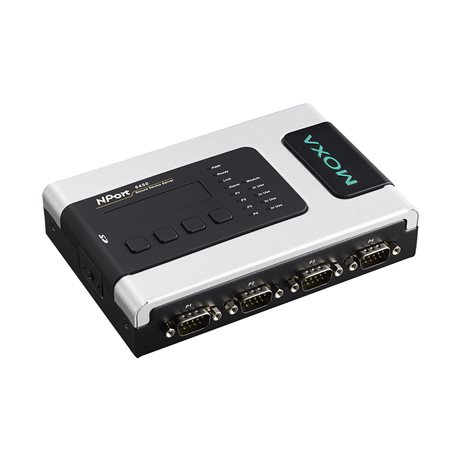

NPort 6450 系列：4

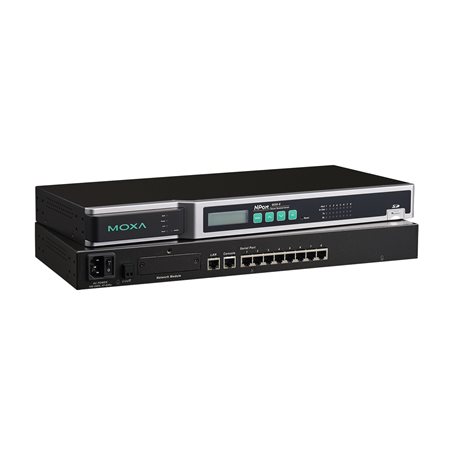

NPort 6600-8 系列：8

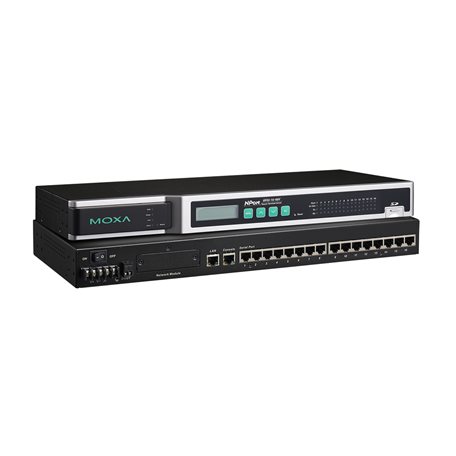

NPort 6600-16 系列：16
NPort 6600-32 系列：32串口标准
NPort 6610 系列：RS-232
NPort 6450/6650 系列：RS-232、RS-422、RS-485安全运行模式
反向 SSH、安全配对连接、安全 Real COM、安全 TCP Client、安全 TCP Server、SSH
标准运行模式
禁用、以太网调制解调器、配对连接、PPP、打印机、Real COM、反向 Telnet、RFC2217、TCP Client、TCP Server、终端、UDP
波特率
50 bps 至 921.6 kbps（支持非标准波特率）
Console 端口
NPort 6600 系列：RS-232（TxD、RxD、GND），8-pin RJ45（19200、n、8、1）
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS、DTR/DSR、XON/XOFF
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 终端电阻
NPort 6600 系列：120 Ω
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
报警功能通道
纯电阻性负载： 1 A @ 24 VDC
SD 插槽
最高 32 GB（兼容 SD 2.0）
自动重启触发器
内置 WDT（看门狗定时器）
报警工具
内置蜂鸣器和 RTC（实时时钟）
输入电流
NPort 6450 系列：730 mA @ 12 VDC
NPort 6600 系列
直流型号：293 mA @ 48 VDC、200 mA @ 88 VDC
交流型号：140 mA @ 100 VAC（8 端口）、192 mA @ 100 VAC（16 端口）、285 mA @ 100 VAC（32 端口）输入电压
NPort 6450 系列：12 至 48 VDC
NPort 6600 系列
交流型号：100 至 240 VAC
直流型号：±48 VDC（20 至 72 VDC，-20 至 -72 VDC），110 VDC（88 至 300 VDC）
外壳
金属
尺寸（有挂耳）
NPort 6450 系列：181 x 103 x 35 mm（7.13 x 4.06 x 1.38 英寸）
NPort 6600 系列：480 x 195 x 44 mm（18.9 x 7.68 x 1.73 英寸）尺寸（无挂耳）
NPort 6450 系列：158 x 103 x 35 mm（6.22 x 4.06 x 1.38 英寸）
NPort 6600 系列：440 x 195 x 44 mm（17.32 x 7.68 x 1.73 英寸）重量
NPort 6450 系列：1,020 g (2.25 lb)
NPort 6600-8 系列：3,460 g (7.63 lb)
NPort 6600-16 系列：3,580 g (7.89 lb)
NPort 6600-32 系列：3,600 g (7.94 lb)交互界面
LCD 面板显示器（仅限非 T 型号）
配置按钮（仅限非 T 型号）安装
NPort 6450 系列：台式、导轨式安装、壁挂式安装
NPort 6600 系列：机架式安装（附可选套件）
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）
高压宽温型号：-40 至 85°C（-40 至 185°F）存储温度（含包装）
标准/宽温型号：-40 至 75°C（-40 至 167°F）
高压宽温型号：-40 至 85°C（-40 至 185°F）相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
NPort 6450 系列：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：1 kV；信号：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
NPort 6600 系列（-48V/-HV 型号除外）：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
NPort 6600-48V 系列：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
NPort 6650-HV 系列：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF安全
UL 60950-1
交通控制
NEMA TS2
振动
IEC 60068-2-6
自由落体
IEC 60068-2-34
绿色产品
RoHS、CRoHS、WEEE
时间
NPort 6450 系列：850,905 小时
NPort 6610-8 系列：135,891 小时
NPort 6610-16 系列：102,373 小时
NPort 6610-32 系列：68,707 小时
NPort 6650-8 系列：636,600 小时
NPort 6650-16 系列：439,673 小时
NPort 6650-32 系列：310,078 小时
NPort 6650-8-HV-T：501,171 小时
NPort 6650-16-HV-T：380,006 小时
NPort 6650-32-HV-T：290,914 小时标准
NPort 6450 系列：Telcordia (Bellcore) 标准 TR/SR
NPort 6600 系列：Telcordia (Bellcore) 标准
保修期限
5 年
