特点和优势
- 支持 Modbus 和 PROFIBUS 协议转换
- 支持 PROFIBUS DP V0 slave
- 支持 Modbus RTU/ASCII master 和 slave
- Windows 管理工具支持创新 QuickLink 功能，可在几分钟内完成自动配置
- 状态监控和故障保护，易于维护
- 内置流量监控/诊断信息，方便故障排除
- 支持冗余双直流电源输入和 1 个继电器输出
- -40 至 75°C 的宽温型号可供选择
- 带 2 kV 光电隔离保护的串口（适用于“-I”型号）
介绍
介绍

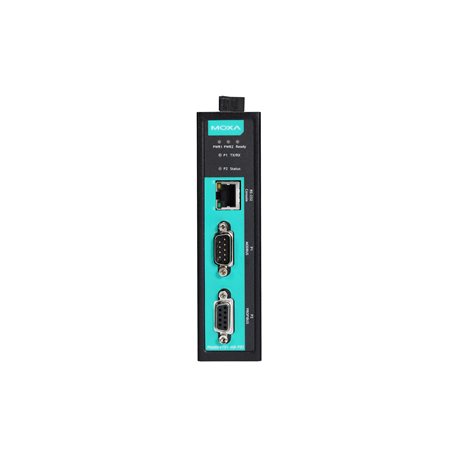

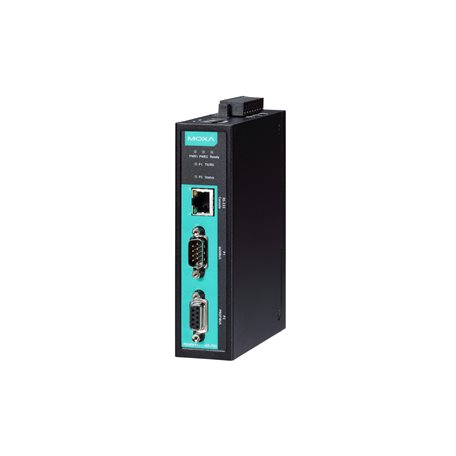

MGate 4101-MB-PBS 网关为 PROFIBUS PLC（例如：Siemens S7-400 和 S7-300 PLC）和 Modbus 设备之间建立通信连接。通过 QuickLink 功能，可以在几分钟内完成 I/O 映射。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。
用于轻松设置和流量监控的 QuickLink 和 Windows 管理工具
QuickLink Windows 管理工具采用串口 console 端口连接至 MGate 4101-MB-PBS，简化配置和操作。QuickLink 的 AutoLearning 功能可被动检测 Modbus 请求，在几分钟内完成配置，并使用 AutoMapping 功能精准执行 I/O 映射。传统 I/O 映射往往需要数天才能完成 Modbus 转 PROFIBUS 的集成，而 QuickLink 可大幅缩减时间。此外，内置流量监控工具可以记录 Modbus 设备通信数据包，并协助故障排除。
冗余双电源输入
MGate 4101-MB-PBS 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 Modbus 转 PROFIBUS 网关成为严苛工业应用的理想选择。
继电器输出警告
继电器输出提供了电源输入状态，为维护工程师提供了额外的故障排除和维护工具。
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口数量
1
接头
DB9 公头
串口标准
RS-232/422/485
波特率
50 bps 至 921.6 kbps
数据位
7，8
校验位
无、偶、奇、Space、Mark
停止位
1，2
流量控制
DTR/DSR，RTS/CTS
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
隔离保护
2 kV（I 型号）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
配置选项
MGate 管理器
工业协议
Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave
触点额定电流
纯电阻性负载：1 A @ 24 VDC
输入电压
12 至 48 VDC
输入电流
MGate 4101I-MB-PBS：375 mA @ 12 VDC
MGate 4101I-MB-PBS-T：375 mA @ 12 VDC
MGate 4101-MB-PBS：340 mA @ 12 VDC
MGate 4101-MB-PBS-T：340 mA @ 12 VDC电源接头
螺丝紧固 Euroblock 端子
外壳
金属
IP 等级
IP30
尺寸
36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量
500 g (1.10 lb)
工作温度
MGate 4101I-MB-PBS：0 至 60°C（32 至 140°F）
MGate 4101I-MB-PBS-T：-40 至 75°C（-40 至 167°F）
MGate 4101-MB-PBS：0 至 60°C（32 至 140°F）
MGate 4101-MB-PBS-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 60950-1
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2，IECEx
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-64
时间
513,139 小时
标准
Telcordia SR332
保修期限
5 年
