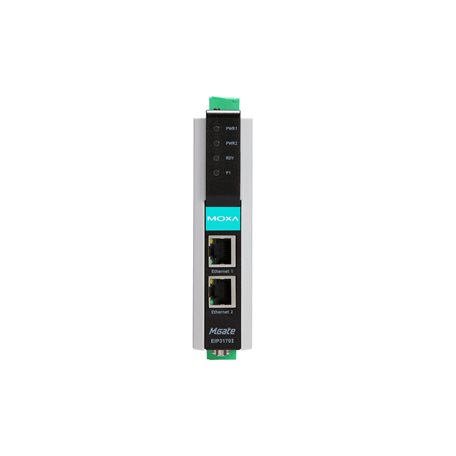

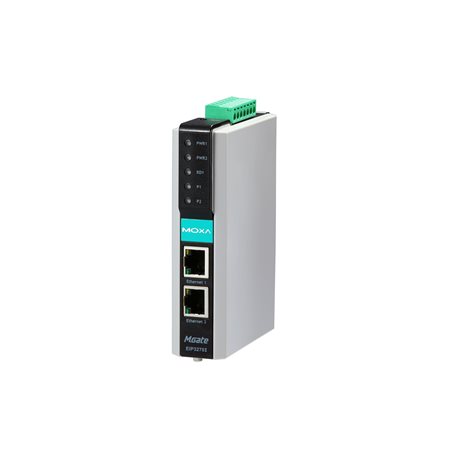

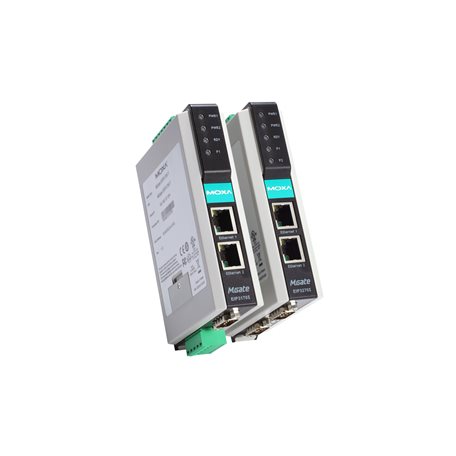

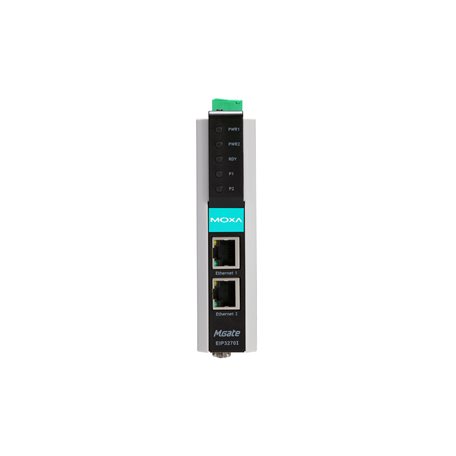

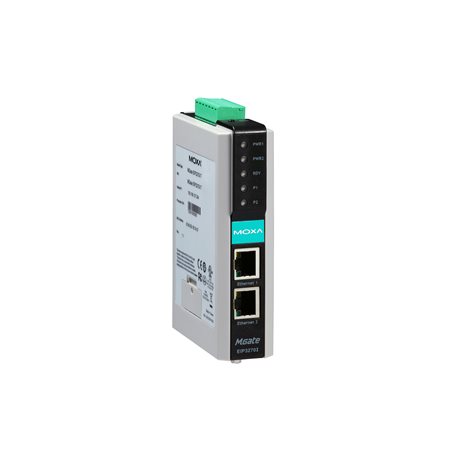

MGate™ EIP3000 网关为需要将 Allen Bradley PLC 接入 EtherNet/IP 网络的用户提供了 Ethernet/IP 转 DF1 协议转换功能。MGate™ 系列具有多种创新功能,解决了将传统串口设备与 SCADA 软件连接的难题。1 端口和 2 端口网关均可用于不同规模的控制网络。
MGate™ EIP3000 通过支持 CIP 上的 PCCC 对象,可以与 SCADA 软件(如 RSLinx)进行无缝通信。对于基于 EtherNet/IP 进行控制软件开发的用户,MGate EIP3000 可提供标准接口进行连接。
MGate™ EIP3000 网关最多可同时支持 16 个 EtherNet/IP client 和 server。每个客户端最多可同时发送 16 个请求,这种多重连接能力可以为更复杂的控制系统建立冗余保护。
Moxa 提供一款简单易用的 Windows 管理工具,支持多国语言。这套管理工具支持 EtherNet/IP 和 DF1 协议的流量监控功能,不仅可以记录由网关发起的事件,还能够记录所有通过网关的命令和响应。此管理工具可以帮助用户确定故障和性能瓶颈的根本原因。
借助串口重定向功能,串口 master(命令发送者)的命令可以重定向到其他端口上的串口 slave(命令执行者)设备。此外,一个串口 master 能与 EtherNet/IP master 同步操作,而不必对 DF1 架构或软件进行更改。通过串口重定向功能,MGate™ EIP3000 网关可为原本设计为由单个串口 master 控制的传统 slave 设备建立冗余控制。
每台 MGate™ EIP3000 网关均可支持远程 PC 的虚拟串口。您可以使用 Moxa 提供的 Real COM 驱动程序,通过 COM 端口建立网络的物理层通信来连接 MGate™ EIP3000。此网关最多支持 4 个虚拟 COM 端口连接,为冗余控制系统提供了更大的灵活性。
采用终端电阻来消除串口信号的反射时,必须正确设置上拉/下拉电阻,以避免电信号受损。由于任何电阻值都无法兼容所有环境,EIP3000 底部面板配有 DIP 开关,方便设置终端电阻和上拉/下拉电阻的电阻值。
含有大电流设备的复杂设备网络可能出现因放电、电磁噪声或共模瞬变引发的电信号失真现象。MGate™ 系列产品通过内置的光隔离保护功能解决了这一问题。
2
自动 MDI/MDI-X 连接
1.5 kV(内置)
Ethernet/IP (PCCC)
MGate Manager、Telnet Console
ARP、DHCP Client、SNMPv1、TCP/IP、Telnet、UDP
RFC1213、RFC1317
MGate EIP3170 系列:1
MGate EIP3270 系列:2
MGate EIP3170 系列:DB9 公头(用于 RS-232),接线端子(用于 RS-422/485)
MGate EIP3270 系列:2 x DB9 公头
RS-232、RS-422
1200 bps 至 921.6 kbps
8
无、偶、奇
1,2
RTS/CTS、DTR/DSR(仅限 RS-232)
MGate EIP3170I:2 kV(I 型号)
MGate EIP3170I-T:2 kV(I 型号)
MGate EIP3270I:2 kV(I 型号)
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
Tx+、Tx-、Rx+、Rx-、GND
纯电阻性负载:1 A @ 30 VDC
12 至 48 VDC
MGate EIP3170/EIP3270/EIP3170-IEX/EIP3270-IEX 系列:435 mA @ 12 VDC
MGate EIP3170I/EIP3170I-IEX 系列:555 mA @ 12 VDC
MGate EIP3270I/EIP3270I-IEX:510 mA @ 12 VDC
塑料顶盖、金属底板
IP30
29 x 89.2 x 124.5 mm(1.14 x 3.51 x 4.90 英寸)
29 x 89.2 x 118.5 mm(1.14 x 3.51 x 4.67 英寸)
MGate EIP3170 系列:360 g (0.79 lb)
MGate EIP3270 系列:380 g (0.84 lb)
标准型号:0 至 60°C(32 至 140°F)
宽温型号:-40 至 75°C(-40 至 167°F)
-40 至 85°C(-40 至 185°F)
5 至 95%(非冷凝)
EN 60950-1,UL 508
EN 55032/24
CISPR 32,FCC Part 15B Class A
IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
IEC 61000-4-5 Surge:电源:4 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
ATEX,Class I Division 2,IECEx 如果您需要此产品的 IECEx 认证,请联系 Moxa 销售代表。
MGate EIP3170:DNV-GL,MGate EIP3170-T:DNV-GL,MGate EIP3170I:DNV-GL,MGate EIP3170I-T:DNV-GL
IEC 60068-2-32
IEC 60068-2-27
IEC 60068-2-6,IEC 60068-2-64
MGate EIP3170:1,344,456 小时
MGate EIP3170-T:1,344,456 小时
MGate EIP3170-IEX:1,344,456 小时
MGate EIP3170-T-IEX:1,344,456 小时
MGate EIP3170I:1,344,456 小时
MGate EIP3170I-T:1,344,456 小时
MGate EIP3170I-IEX:1,344,456 小时
MGate EIP3170I-T-IEX:1,344,456 小时
MGate EIP3270:1,204,573 小时
MGate EIP3270-T:1,204,573 小时
MGate EIP3270-IEX:1,204,573 小时
MGate EIP3270-T-IEX:1,204,573 小时
MGate EIP3270I:1,204,573 小时
MGate EIP3270I-IEX:1,204,573 小时
Telcordia SR332
5 年
