特点和优势
- 支持 PROFIBUS 和 PROFINET 协议转换
- 支持 PROFINET IO Device
- 支持 PROFIBUS DP V1 master
- 自动扫描 PROFIBUS 设备并轻松配置
- 基于 WEB 端的可视化 I/O 数据图形界面
- 内置以太网级联端口，容易接线
- microSD 卡，用于配置备份/复制和事件日志
- 内置流量监控/诊断信息，方便故障排除
- 状态监控和故障保护，易于维护
- 支持冗余双直流电源输入和 1 个继电器输出
- -40 至 75°C 的宽温型号可供选择
- 带 2 kV 光电隔离保护的串口
- 基于 IEC 62443 的安全功能
介绍
介绍

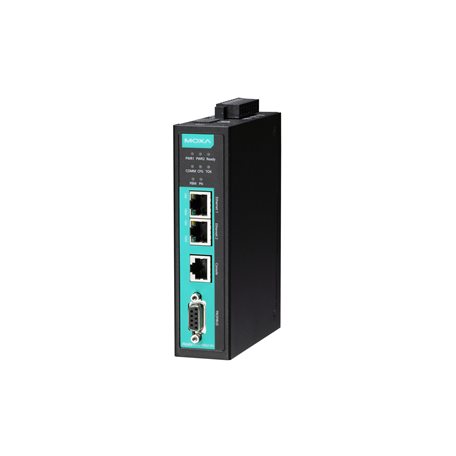

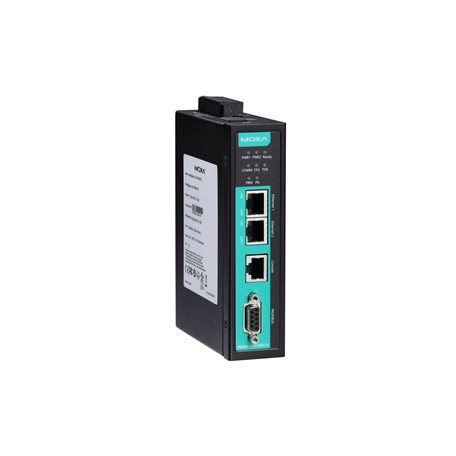

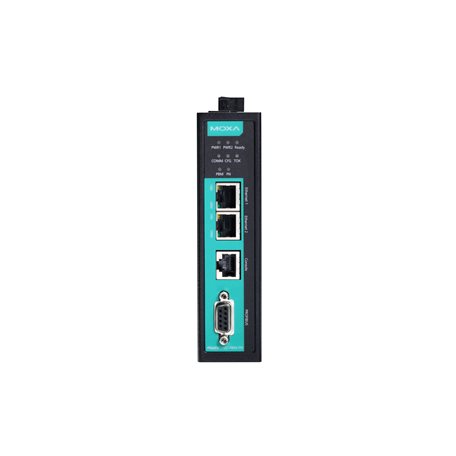

MGate 5102-PBM-PN 网关为 PROFIBUS 设备（例如：PROFIBUS PLC 或驱动器）和 PROFINET 主机之间建立通信连接。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。它配有 PROFIBUS 和以太网状态 LED 指示灯，易于维护。其坚固设计，适用于石油和天然气、电力、过程自动化及工厂自动化等工业应用。
简易设置工具
Windows MGate 管理器和 web console 均支持 AutoScan 功能，简化配置和操作。AutoScan 可自动检测所有连接的 PROFIBUS slave 设备及其可用的 I/O 模块，快速完成网关配置，并提供了数据映射表。此外，只需一键即可导出所有 PROFIBUS I/O 模块数据至 GSDML 文件，协助配置 PROFINET 控制器（例如：Siemens PLC）。
多种维护功能
MGate 5102-PBM-PN 提供 web console 和 Telnet console 进行远程维护，这两个 console 均支持 HTTPS 和 SSH 等加密通信功能，可防止未授权访问。用户可以通过 web console 远程监控所有 PROFIBUS slave 的 I/O 数据的状态和变更，并可通过 web console 查阅日志，了解曾发生过的系统事件。继电器输出报警可提供电源输入和以太网线缆状态。这些功能使维护工程师可以轻松进行设备故障排除和维护。
冗余双电源输入
MGate 5102-PBM-PN 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 PROFIBUS master 转 PROFINET 网关成为严苛工业应用的理想选择。
10/100BaseT(X) 端口（RJ45 接头）
2 个（自动 MDI/MDI-X 连接）
电磁隔离保护
1.5 kV（内置）
工业协议
PROFINET IO Device (Slave)
配置选项
Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB
RFC1213、RFC1317
对时服务
NTP Client
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
配置选项
串口 Console
工业协议
PROFIBUS DP-V1 Master
microSD 插槽
最高 32 GB（兼容 SD 2.0）
触点额定电流
纯电阻性负载：2 A @ 30 VDC
输入电压
12 至 48 VDC
输入电流
430 mA @ 12 VDC
电源接头
螺丝紧固 Euroblock 端子
外壳
金属
IP 等级
IP30
尺寸
36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量
500 g (1.10 lb)
工作温度
MGate 5102-PBM-PN：0 至 60°C（32 至 140°F）
MGate 5102-PBM-PN-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 508
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2，IECEx
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-6
时间
980,417 小时
标准
Telcordia SR332
保修期限
5 年
