特点和优势
- 三层路由功能支持不同局域网的通信
- 4 个百兆和 2 个千兆以太网端口，带旁路中继功能
- 24 至 110 VDC 隔离电源输入
- 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用
- 支持 -40 至 75°C 工作温度
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
介绍

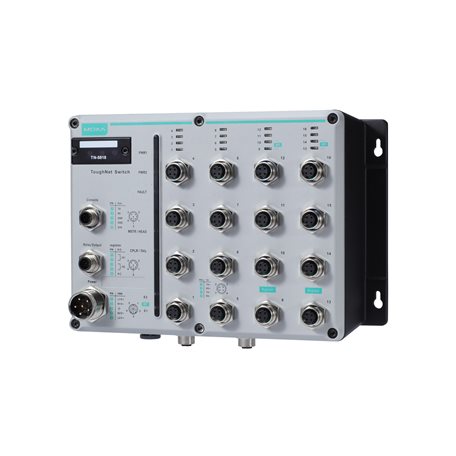

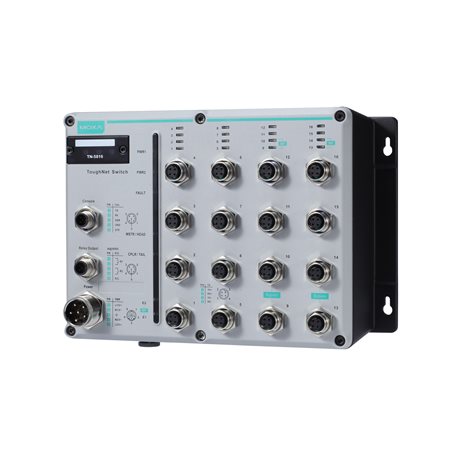

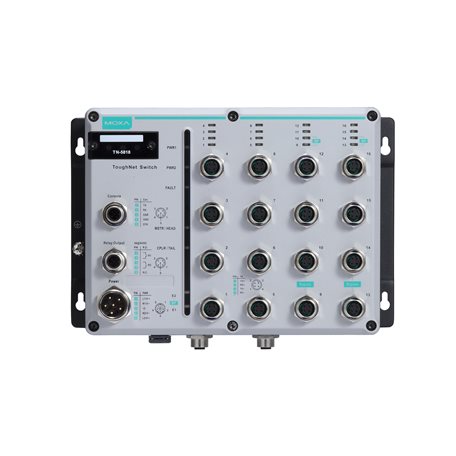

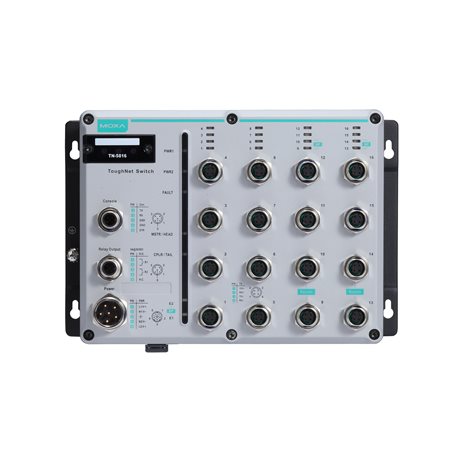

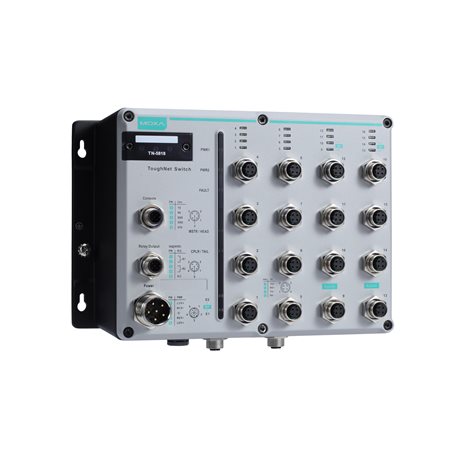

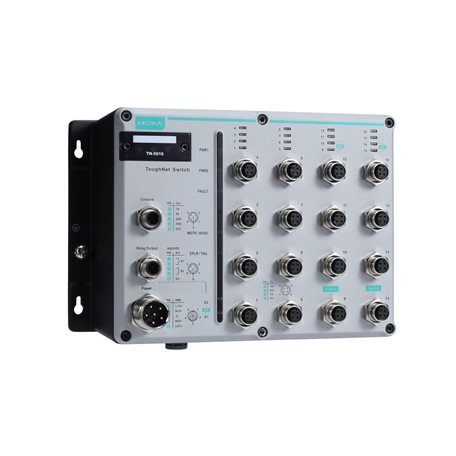

ToughNet TN-5800A 系列交换机是高性能的 M12 型三层工业以太网交换机，支持三层路由功能，适用于跨网域部署，是大规模工业网络应用的理想之选。TN-5800A 系列交换机通过牢固的 M12 接头紧密地、牢靠的连接，可确保网络设备稳定地运行，而不需担忧外在环境的振动和冲击等干扰所造成的问题。TN-5800A 系列支持 24 至 110 VDC 宽范围电源输入，可在全球不同地点使用同样的输入电源。
此外，TN-5800A 系列交换机配备多达 16 个百兆以太网 M12 端口、带旁路中继的 4 个百兆以太网端口和 2 个千兆以太网端口。-40 至 75°C 工作温度和 IP54 防水、防尘外壳允许在恶劣环境下进行部署。TN-5800A 系列以太网交换机符合 EN 50155 的强制规格，包括操作温度、电源输入电压、浪涌、ESD 和振动，以及保护涂层和电源绝缘，使其适用于各种工业应用。
其他特点和优势
三层交换功能，将大型网络划分为不同子网，允许数据信息进行跨网域的通信
先进的 EN 50155 L3 以太网交换机，适用于轨道车辆应用
DHCP Option 82，用于不同策略分配 IP 地址
支持 Turbo Ring、Turbo Chain 以及 RSTP/STP/MSTP 网络冗余
IGMP snooping 和 GMRP，用于过滤组播流量
IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
支持 EtherNet/IP 和 Modbus TCP 工业以太网协议
QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持对实时流量的分级和排序
IEEE 802.3ad、LACP，可优化网络带宽
TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
基于 MAC 地址的端口锁定功能，防止未经授权的访问
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
快速换线恢复
LLDP 支持通过网络管理软件自动发现网络拓扑
通过 web 浏览器、Telnet/串口console 和 Windows 管理工具进行配置
支持面板式安装或导轨式安装
环路保护防止网络环路
10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头，带旁路功能）
TN-5818A-2GTXBP 系列： 2
10/100BaseT(X) 端口（M12 D-coded 4-pin 孔式接头）
12
10/100BaseT(X) 端口（M12 D-coded 4-pin 母头接头，带旁路功能）
4
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
TN-5818A-2GTXBP 系列：IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2/v3、基于端口的 VLAN、QinQ VLAN、静态组播
配置选项
命令行界面 (CLI)，通过串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具
工业协议
EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)
管理
Back Pressure Flow Control（背压流量控制）、DHCP Option 66/67/82、Flow control（流量控制）、HTTP、IPv4、LLDP、Port Mirror（端口镜像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog 和 Telnet
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
组播路由
DVMRP、PIM-DM
冗余协议
链路聚合、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
路由冗余
VRRP
安全
广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、速率限制和 SSH
对时服务
IEEE 1588 PTP v1/v2、NTP Server/Client、SNTP
IGMP 分组
256
最大 VLAN 数量
64
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
M12 A-coded 公头接头
LED 指示灯
STATE、PWR1、PWR2、FAULT、10/100/1000M
报警功能通道
2 x 继电器输出，采用 1 个 M12 A-coded 5-pin 公头接头，纯电阻性负载：1 A @ 30 VDC
输入电流
TN-5816A 系列：1.1 A @ 24 VDC, 0.23 A @ 110 VDC
TN-5818A 系列：1.24 A @ 24 VDC, 0.24 A @ 110 VDC输入电压
24/36/48/72/96/110 VDC
电源输入数量
2
工作电压
16.8 至 137.5 VDC
过载电流保护
支持
电源接头
M23 接头
反接保护
支持
外壳
金属
IP 等级
IP54
尺寸
250 x 181.4 x 115 mm（9.84 x 7.14 x 4.53 英寸）
重量
TN-5816A 系列：2,290 g (5.62 lb)
TN-5818A 系列：3,160 g (6.97 lb)安装
导轨式安装（可选）、壁挂式安装（标准）
保护
PCB 保护涂层
工作温度
-40 至 75°C（-40 至 167°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
海拔
2000 m
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF自由落体
IEC 60068-2-31
射频
FCC
轨道交通
EN 50121-4、EN 50155、IEC 60571
轨道火灾防护
EN 45545-2
安全
EN 60950-1，UL 508
冲击
IEC 60068-2-27，IEC 61373，EN 50155
振动
IEC 60068-2-64，IEC 61373，EN 50155
绿色产品
RoHS、CRoHS、WEEE
时间
TN-5816A 系列：577,026 小时
TN-5818A 系列：525,091 小时标准
Telcordia SR332
保修期限
5 年
