特点和优势
- Armv7 Cortex-A8 600-1000 MHz 处理器
- 1 个或 2 个自适应 10/100 Mbps 以太网端口
- 支持千兆以太网 (UC-2112)
- 多达 2 个软件可选的 RS-232/422/485 串口，支持所有信号
- Moxa 工业 Linux 提供 10 年的软件版本维护
- microSD 插槽，提供存储拓展（UC-2111，UC-2112）
- Mini PCIe 插槽，可用于 Wi-Fi/蜂窝模块 (UC-2104)
- -40 至 75°C 宽温型号可选，通过危险环境认证
介绍
UC-2100 系列计算平台专为嵌入式数据采集和处理应用而设计。该计算机配备 2 个软件可选的 RS-232/422/485 全信号串口和 1 个或 2 个以太网端口。这款手掌大小的 ARM 架构计算平台系列提供多种型号，可满足单或双串口和以太网端口、千兆以太网和无线连接等各种接口要求。多功能通信功能使用户能够有效地将 UC-2100 应用于各种复杂的通信解决方案。
UC-2100 系列搭载 Cortex-A8 ARM 处理器，该处理器已经过优化，适用于多种工业解决方案。通过灵活的接口选项，这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关，也是许多大规模部署可用的强大通信平台。专为宽温应用设计的型号可适用于极端环境，如石油和天然气行业。所有型号均使用 Moxa 工业 Linux 平台，提供了优化的软件功能和长期支持。
外观

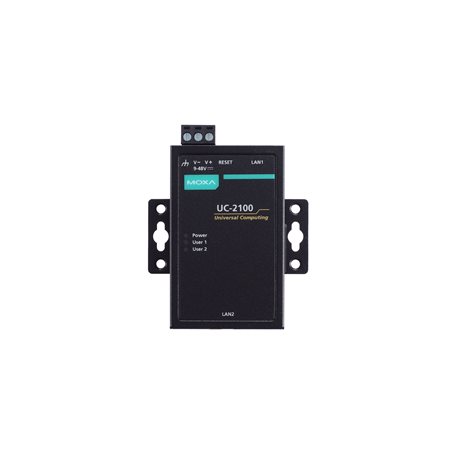

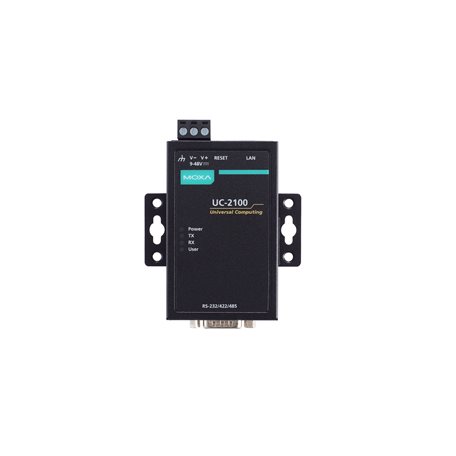

UC-2101
UC-2102

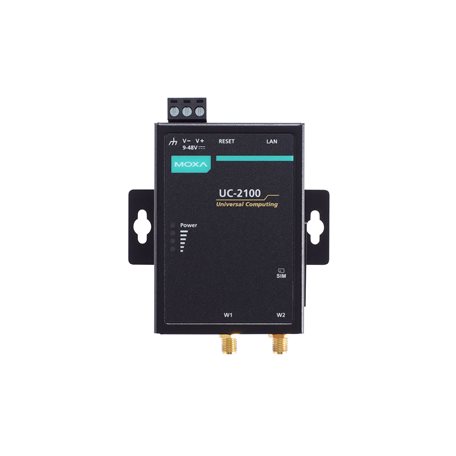

UC-2104

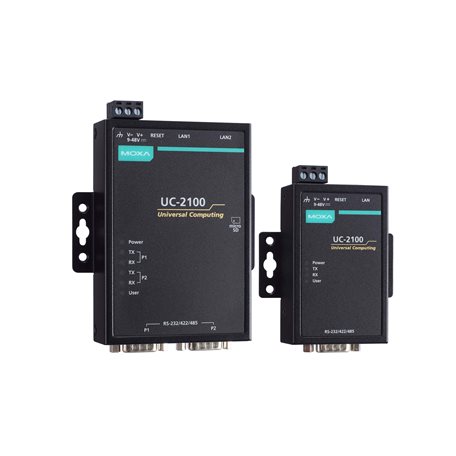

UC-2111
UC-2112
电磁隔离保护
1.5 kV（内置）
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS，XON/XOFF，ADDC?（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）
波特率
50 bps 至 921.6 kbps
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
ESD 保护
4 kV，适用于所有信号
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
系统
电源 x 1
LAN
每个端口 2 个 (10/100 Mbps)
UC-2112-LX，UC-2112-T-LX：每个端口 2 个 (10/100/1000 Mbps)串口
UC-2101-LX：每个端口 2 个（Tx，Rx）
UC-2111-LX：每个端口 2 个（Tx，Rx）
UC-2112-LX：每个端口 2 个（Tx，Rx）
UC-2112-T-LX：每个端口 2 个（Tx，Rx）用户可编程
UC-2101-LX：用户 x 1
UC-2102-LX：用户 x 2
UC-2111-LX：用户 x 1
UC-2112-LX：用户 x 1
UC-2112-T-LX：用户 x 1无线信号强度
UC-2104-LX：蜂窝/Wi-Fi x 3
报警工具
外部 RTC（实时时钟）
自动重启触发器
外部 WDT（看门狗计时器）
CPU
UC-2101-LX：Armv7 Cortex-A8 600 MHz
UC-2102-LX：Armv7 Cortex-A8 600 MHz
UC-2104-LX：Armv7 Cortex-A8 600 MHz
UC-2111-LX：Armv7 Cortex-A8 600 MHz
UC-2112-LX：Armv7 Cortex-A8 1 GHz
UC-2112-T-LX：Armv7 Cortex-A8 1 GHzDRAM
UC-2101-LX：256 MB DDR3
UC-2102-LX：256 MB DDR3
UC-2104-LX：256 MB DDR3
UC-2111-LX：512 MB DDR3
UC-2112-LX：512 MB DDR3
UC-2112-T-LX：512 MB DDR3预装存储
8 GB eMMC
预装 OS
Linux Debian 9 内核 4.4（Moxa 工业 Linux）
存储卡槽
UC-2111-LX：Micro SD 插槽 x 1
UC-2112-LX：Micro SD 插槽 x 1
UC-2112-T-LX：Micro SD 插槽 x 1支持的 OS
Moxa 工业 Linux (Debian 9)
以太网端口
UC-2101-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1
UC-2102-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 2
UC-2104-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1
UC-2111-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 2
UC-2112-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1，自适应 10/100/1000 Mbps 端口（RJ45 接头）x 1
UC-2112-T-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1，自适应 10/100/1000 Mbps 端口（RJ45 接头）x 1串口
UC-2101-LX：RS-232/422/485 端口 x 1，软件可选（DB9 公头）
UC-2111-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头）
UC-2112-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头）
UC-2112-T-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头）Console 端口
RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1）
扩展插槽
UC-2104-LX：mPCIe 插槽 x 1
蜂窝天线接头
UC-2104-LX：SMA x 2
SIM 数量
UC-2104-LX：1
SIM 格式
UC-2104-LX：标准
按钮
用于串口配置的复位按钮和 DIP 拨码
输入电压
9 至 48 VDC
输入电流
0.084 A @ 9 VDC，0.45 A @ 48 VDC
电源功耗
4 W
外壳
金属
安装
壁挂式安装、导轨式安装（带可选套件）
重量
UC-2101-LX：190 g (0.42 lb)
UC-2102-LX：190 g (0.42 lb)
UC-2104-LX：220 g (0.49 lb)
UC-2111-LX：290 g (0.64 lb)
UC-2112-LX：290 g (0.64 lb)
UC-2112-T-LX：290 g (0.64 lb)尺寸（有挂耳）
UC-2101-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸）
UC-2102-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸）
UC-2104-LX：80 x 80 x 30.8 mm（3.15 x 3.15 x 1.21 英寸）
UC-2111-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
UC-2112-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
UC-2112-T-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）尺寸（无挂耳）
UC-2101-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸）
UC-2102-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸）
UC-2104-LX：57 x 80 x 30.8 mm（2.24 x 3.15 x 1.21 英寸）
UC-2111-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
UC-2112-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
UC-2112-T-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
工作温度
UC-2101-LX：-10 至 60°C（14 至 140°F）
UC-2102-LX：-10 至 60°C（14 至 140°F）
UC-2104-LX：-10 至 70°C（14 至 158°F）
UC-2111-LX：-10 至 60°C（14 至 140°F）
UC-2112-LX：-10 至 60°C（14 至 140°F）
UC-2112-T-LX：-40 至 75°C（-40 至 167°F）存储温度
UC-2101-LX：-20 至 70°C（-4 至 158°F）
UC-2102-LX：-20 至 70°C（-4 至 158°F）
UC-2104-LX：-20 至 70°C（-4 至 158°F）
UC-2111-LX：-20 至 70°C（-4 至 158°F）
UC-2112-LX：-20 至 70°C（-4 至 158°F）
UC-2112-T-LX：-40 至 85°C（-40 至 185°F）相对湿度
5 至 95%（非冷凝）
冲击
IEC 60068-2-27
振动
2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接任何 USB 设备）
安全
EN 60950-1，IEC 60950-1，UL 60950-1
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：0.5 kV；信号：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF危险环境
UC-2112-LX，UC-2112-T-LX：Class I Division 2、IECEx Zone 2、ATEX Zone 2
绿色产品
RoHS、CRoHS、WEEE
时间
UC-2101-LX：1,360,496 小时
UC-2102-LX：1,652,339 小时
UC-2104-LX：1,577,995 小时
UC-2111-LX：9,985,911 小时
UC-2112-LX：982,882 小时
UC-2112-T-LX：982,882 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
