特点和优势
- 符合 IEC 61850-3、IEEE 1613（变电站）和 EN50121-4（轨道交通）标准
- 符合 EN 50155 部分标准
- VLAN Unaware：支持由特定 IED 接收的优先级标记帧
- 多达 4 个 M12 接头端口
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余
- 通用电源范围，12/24/48 VDC 或 110/220 VDC/VAC
- 支持 -40 至 85°C 工作温度
介绍

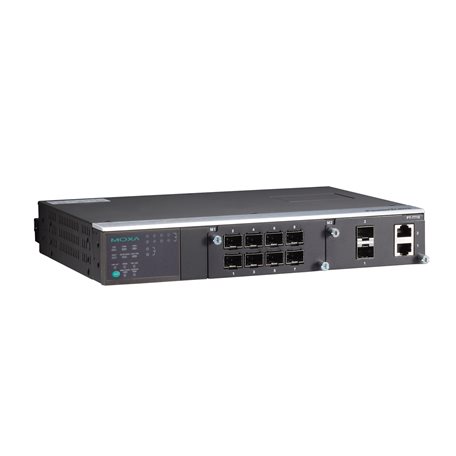

PT-7710 可满足变电站自动化系统（IEC 61850-3、IEEE 1613）和轨道交通应用 (EN 50121-4) 的要求。 PT-7710 系列支持千兆和百兆以太网骨干网络、冗余环网技术和 12/24/48 VDC 冗余双电源输入，进而提高了网络通信的稳定性，并节省了布线成本。PT-7710 采用模块化设计，网络规划配置更加轻松和灵活，最多可安装 2 个千兆以太网端口和 8 个百兆以太网端口或 10 个百兆以太网端口。
其他特点和优势
命令行界面 (CLI)，可快速配置主要管理功能
VLAN Unaware：支持由特定 IED 接收的优先级标记帧
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 工业以太网协议
自动恢复在线设备的 IP 地址
快速换线恢复
IGMP snooping 和 GMRP，用于过滤工业以太网协议的组播流量
IEEE 802.3ad、LACP，可优化网络带宽
带宽管理，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
RMON 支持主动、高效的网络监控
通过 Web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 msRSTP/STP 和 MSTP 网络冗余
网络安全特性
用户密码多层安全保护，防止未经授权进行配置
SSH/HTTPS 用于密码和数据加密
使用基于 802.1X 端口的网络访问控制锁定交换机端口，只有授权客户能访问该端口
RADIUS/TACACS+ 允许从中控室管理密码
802.1Q VLAN 允许对所选定的交换机端口间，进行流量传输的逻辑分配
保护交换机端口，只允许特定设备和/或 MAC 地址访问该端口
关闭一个或多个端口以阻止网络流量
SNMPv3 提供加密授权和安全访问
布线方向
PT-7710-F 系列： 前出线式
PT-7710-D 系列：下出线式兼容模块
插槽 1：PM-7200-8TX、PM-7200-2MSC4TX、PM-7200-2MST4TX、PM-7200-2SSC4TX、PM-7200-4MSC2TX、PM-7200-4MST2TX、PM-7200-4SSC2TX、PM-7200-6MSC、PM-7200-6MST、PM-7200-6SSC、PM-7200-8SFP、PM-7200-4M12、PM-7200-8MTRJ
插槽 2：PM-7200-2GTXSFP、PM-7200-1MSC、PM-7200-1MST、PM-7200-2MSC、PM-7200-2MST、PM-7200-2SSC标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2c、基于端口的 VLAN 和 VLAN unaware
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
变电站
IEC 61850 QoS、MMS
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
广播风暴保护、HTTPS/SSL、TACACS+、端口锁定、RADIUS、速率限制和 SSH
对时服务
NTP Server/Client，SNTP
IGMP 分组
256
最大 VLAN 数量
64
VLAN ID 范围
VID 1 至 4094
优先级队列
4
Console 端口
RS-232 (RJ45)
连接
10-pin 接线端子
输入电压
PT-7710-LV 系列：12/24/48 VDC（9 至 60 VDC）
PT-7710-HV 系列：110/220 VAC/VDC（88 至 300 VAC，85 至 264 VDC）过载电流保护
支持
反接保护
支持
输入电流
PT-7710-LV 系列：0.75 A @ 0.24 VDC，0.39 A @ 48 VDC
PT-7710-HV 系列：0.19/0.11 A @ 110/220 VAC，0.16/0.10 A @ 110/220 VDC
外壳
铝
IP 等级
IP30
尺寸（无挂耳）
266.5 x 44 x 195 mm（10.5 x 1.7 x 7.7 英寸）
重量
2200 g (4.89 lb)
安装
PT-7710-F 系列：19 英寸机架安装，PT-7710-D 系列：壁挂式
工作温度
-40 至 85°C（-40 至 185°F）
注意：冷启动要求至少 100 VAC @ -40°C存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1
EMI
EN 55032 Class A、CISPR 32、FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
PT-7710-HV 系列：IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
PT-7710-LV 系列：IEC 61000-4-5 Surge：电源：2 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11变电站
IEC 61850-3，IEEE 1613
轨道交通
EN 50121-4、EN 50155（符合 EN 50155 部分规格）
交通控制
NEMA TS2
时间
316,716 小时
标准
Telcordia SR332
保修期限
5 年
