特点和优势
- 符合 IEC 61850-3 和 IEEE 1613（变电站）标准
- 内置 MMS 服务器，支持基于 IEC 61850-90-4 交换机数据建模，适用于电力 SCADA
- Noise Guard™ 线速零丢包技术
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
- 24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入
- 支持 -40 至 85°C 工作温度
介绍

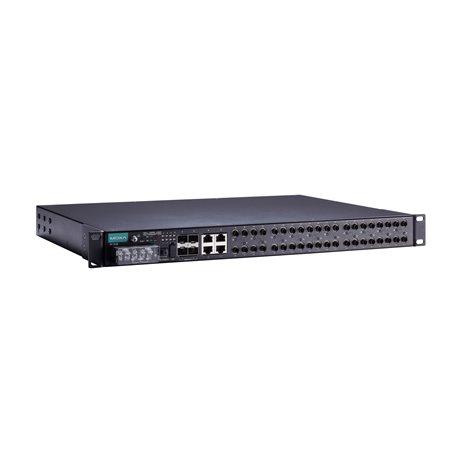

PT-7528 系列专为在极端严苛环境的变电站自动化应用而设计。PT-7528 系列支持 Moxa Noise Guard 技术，符合 IEC 61850-3 标准，且 EMC 抗干扰超越 IEEE 1613 Class 2 水平，可确保在线高速传输时数据零丢包。PT-7528 系列也配备关键数据包优先级（GOOSE 和 SMV）功能、内置 MMS 服务器，以及专为变电站自动化设计的配置向导。
PT-7528 系列支持千兆以太网骨干网络、冗余环网技术、110/220 VDC/VAC 隔离冗余双电源输入，进而提高了网络通信的稳定性，节省布线成本。PT-7528 型号支持多种端口配置，配备多达 28 个电口或 24 个光纤端口，以及 4 个千兆以太网端口。这些特性使 PT-7528 系列在组建网络时更加灵活，适用于各种工业应用。
其他特点和优势
基于 IEC 61850-90-4 标准的交换机数据建模
Fiber Check™ 提供 MST/MSC/SSC/SFP 光纤端口的监控和诊断功能
VLAN Unaware：支持由特定 IED 接收的优先级标记帧
支持 EtherNet/IP 和 Modbus TCP 工业以太网协议
通过 web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-02 自动备份配置器进行配置
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 msRSTP/STP/MSTP 网络冗余
DHCP Option 82，用于不同策略分配 IP 地址
IGMP snooping 和 GMRP，用于过滤工业以太网协议的组播流量
IEEE 802.3ad、LACP，可优化网络带宽
带宽管理，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
RMON 支持主动、高效的网络监控
自动恢复在线设备的 IP 地址
快速换线恢复
Noise Guard™ 为关键应用提供高水平的 EMC 抗干扰，超越 IEEE 1613 Class 2
网络安全特性
用户密码多层安全保护，防止未经授权进行配置
SSH/HTTPS 用于密码和数据加密
使用基于 802.1X 端口的网络访问控制锁定交换机端口，只有授权客户能访问该端口
RADIUS/TACACS+ 允许从中控室管理密码
802.1Q VLAN 允许对所选定的交换机端口间，进行流量传输的逻辑分配
保护交换机端口，只允许特定设备和/或 MAC 地址访问端口
关闭一个或多个端口以阻止网络流量
SNMPv3 提供加密授权和安全访问
10/100BaseT(X) 端口（RJ45 接头）
PT-7528-4TX 系列： 4
PT-7528-8TX 系列：8
PT-7528-12TX 系列：12
PT-7528-16TX 系列：16
PT-7528-24TX 系列：241000BaseSFP 插槽
PT-7528-4GSFP 系列：4
100BaseFX 端口（多模 SC 接头）
PT-7528-8MSC 系列：8
PT-7528-12MSC 系列：12
PT-7528-16MSC 系列：16
PT-7528-20MSC 系列：20100BaseFX 端口（多模 ST 接头）
PT-7528-8MST 系列：8
PT-7528-12MST 系列：12
PT-7528-16MST 系列：16
PT-7528-20MST 系列：20100BaseFX 端口（单模 SC 接头）
PT-7528-8SSC 系列：8
光纤
光纤
布线方向
前出线式
兼容模块
PT-7528-24TX 系列：
插槽 1：PM-7500-2GTXSP、PM-7500-4GTXSFP、PM-7500-2MSC/4MSC、PM-7500-2MST/4MST 和 PM-7500-2SSC/4SSC标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN 和 VLAN unaware
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP 和 Fiber check
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB, Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
变电站
IEC 61850 QoS、MMS 和配置向导
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
广播风暴保护、HTTPS/SSL、TACACS+、端口锁定、RADIUS、速率限制和 SSH
对时服务
NTP Server/Client、SNTP
IGMP 分组
256
巨型帧大小
9.6 KB
最大 VLAN 数量
256
VLAN ID 范围
VID 1 至 4094
优先级队列
4
交换能力
12.8 Gbps
转发能力
12.8 Gbps
Console 端口
USB 串口 console（Type B 接头）
存储端口
USB Type A
连接
10-pin 接线端子
输入电压
PT-7528-HV-HV/WV-WV/WV-HV 系列：冗余电源模块
PT-7528-WV 系列：24/48 VDC（18 至 72 VDC）
PT-7528-HV 系列：110/220 VAC/VDC（85 至 264 VAC 和 88 至 300 VDC）输入电流
对于具有少于 8 个光纤端口的型号：
PT-7528-WV 系列：0.741 A @ 24 VDC, 0.364 A @ 48 VDC
PT-7528-HV 系列：0.147/0.077 A @ 110/220 VDC, 0.283/0.190 A @ 110/220 VAC
对于具有 8 个及以上光纤端口的型号：
PT-7528-WV 系列：1.428 A @ 24 VDC, 0.735 A @ 48 VDC
PT-7528-HV 系列：0.586/0.382 A @ 110/220 VAC, 0.313/0.167 A @ 110/220 VDC过载电流保护
支持
反接保护
支持
外壳
铝
IP 等级
IP40
尺寸（无挂耳）
440 x 44 x 325 mm（17.32 x 1.73 x 12.80 英寸）
重量
4900 g (10.89 lb)
安装
19 英寸机架式安装
工作温度
-40 至 85°C（-40 至 185°F）
注意：冷启动要求至少 100 VAC @ -40°C存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
工作温度
-40 至 85°C（-40 至 185°F）
注意：冷启动要求至少 100 VAC @ -40°C存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
时间
771,320 小时
标准
Telcordia SR332
保修期限
5 年
