特点和优势
- 紧凑型设计，易于安装
- Real COM/TTY 驱动程序，可支持 Windows 和 Linux
- 标准 TCP/IP 接口，支持通用 TCP 和 UDP 操作模式
- 简单易用 Windows 管理工具，可配置多台设备联网服务器
- 支持 SNMP MIB-II 网络管理协议
- 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
- RS-485 端口上拉/下拉电阻可调节
介绍

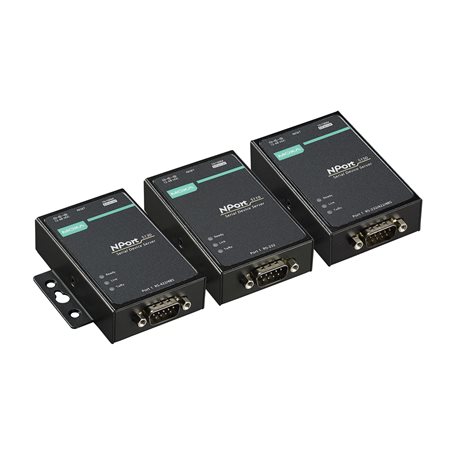

NPort® 5100 串口设备联网服务器助力串口设备轻松接入网络。这款设备联网服务器设计小巧，使其成为将读卡器和支付终端设备连接至基于 IP 的以太网局域网的理想选择。NPort 5100 设备联网服务器让您的 PC 软件可从任何地点通过网络直接访问串口设备。
最高效经济的串口联网解决方案
使用串口设备联网服务器将传统串口设备连接至网络已经相当普及，用户期待设备联网服务器兼具成本效益和广泛的实用功能。NPort® 5100 系列支持 Microsoft 和 Linux 操作系统，并提供 5 年保修，是串口联网解决方案的最佳选择。
可调节终端电阻和上拉/下拉电阻
在某些严苛环境中，可能需要采用终端电阻来消除串口信号的反射。使用终端电阻时，必须正确设置上拉/下拉电阻，以避免电子信号受损。由于任何电阻值都无法兼容所有环境，NPort® 5100 设备联网服务器配有跳线，方便用户调节串口的终端电阻和上拉/下拉电阻的电阻值。
标准 TCP/IP 接口和多种操作模式
NPort®5100 设备联网服务器支持 TCP Server、TCP Client、UDP Server/Client、配对连接或以太网调制解调器模式，以确保与标准网络（例如：Winsock 或 BSD 套接字）的 API 软件兼容。
Real COM/TTY 驱动程序支持现有软件
NPort®5100 设备联网服务器提供 Real COM/TTY 驱动程序，可支持现有软件通过 COM/TTY 端口进行通信。安装和配置简单，使您的串口设备和 PC 可通过 TCP/IP 网络进行无缝通信。Moxa 的 Real COM/TTY 驱动程序让您保留原有软件，并充分享受联网串口设备带来的优势。
轻松排除故障
NPort® 5100 设备联网服务器支持 SNMP 协议，可通过网络监控各个设备的状态。每台设备可配置为在发生用户定义的错误时，可自动向 SNMP 管理器发送 trap 信息。如果用户没有采用 SNMP 管理器，还可选择发送 email 进行报警。用户可以使用 Moxa 的 Windows 管理工具或 web console 来设定触发条件。例如：热启动、冷启动或密码变更会触发警报。
10/100BaseT(X) 端口（RJ45 接头）
1
电磁隔离保护
1.5 kV（内置）
配置选项
Web Console (HTTP)、串口 Console（仅限 NPort 5110/5110-T/5150）、Telnet Console、Windows 管理工具
管理
DHCP Client、IPv4、SNTP、SMTP、SNMPv1、Telnet、DNS、HTTP、ARP、BOOTP、UDP、TCP/IP、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
MIB
RFC1213、RFC1317
接头
DB9 公头
端口数量
1
串口标准
NPort 5110/5110-T：RS-232
NPort 5130：RS-422、RS-485
NPort 5150：RS-232、RS-422、RS-485操作模式
禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP server、UDP
波特率
NPort 5110/5110-T：110 bps 至 230.4 kbps
NPort 5130/5150：50 bps 至 921.6 kbps数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF
RS-485 上拉电阻/下拉电阻
NPort 5130/5150：1 kΩ，150 kΩ
RS-485 数据流向控制
NPort 5130/5150：ADDC?（数据流向自动控制）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
输入电流
NPort 5110/5110-T：128 mA @ 12 VDC
NPort 5130/5150：200 mA @ 12 VDC输入电压
12 至 48 VDC
电源输入数量
1
输入电源
电源输入插口
外壳
金属
尺寸（有挂耳）
75.2 x 80 x 22 mm（2.96 x 3.15 x 0.87 英寸）
尺寸（无挂耳）
52 x 80 x 22 mm（2.05 x 3.15 x 0.87 英寸）
重量
340 g (0.75 lb)
安装
台式、导轨式安装（带可选套件）、壁挂式安装
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 75°C（-40 至 167°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP安全
UL 60950-1
时间
NPort 5110/5110-T：3,126,448 小时
NPort 5130：2,836,863 小时
NPort 5150：2,736,202 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
