特点和优势
- 符合 IEC 61850-3 和 IEEE 1613 标准
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
- 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
- 通用 24/48 VDC 隔离冗余双电源输入
- 110/220 VDC/VAC 宽电源范围
- 支持 Modbus TCP、LLDP、SNMP Inform、QoS、IGMP snooping、VLAN、IEEE 802.1X、HTTPS、SNMPv3 和 SSH
- 支持 -40 至 85°C 工作温度
介绍

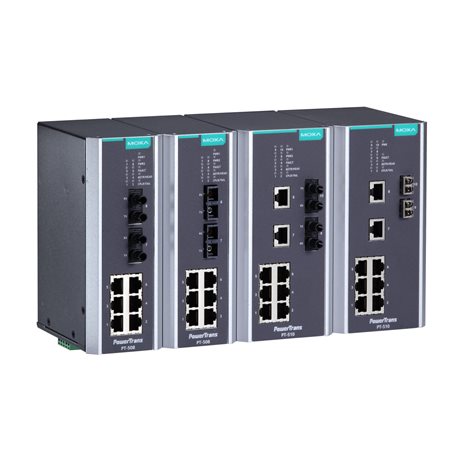

PowerTrans PT-508 专为满足变电站自动化系统需求而设计（IEC 61850-3、IEEE 1613）。PT-508 支持光纤快速以太网主干网络、冗余环网、冗余电源输入（24 VDC 或 48 VDC）和带隔离保护的电源输入（24 VDC、48 VDC 或 110/220 VDC/VAC），可提高通信稳定性，并可节省布线/接线成本。此外，PT-508 交换机采用的导轨式和壁挂式设计，可简化网络规划过程，最多可为配电应用安装 8 个百兆以太网端口，提供更大的灵活性。
其他特点和优势
命令行界面 (CLI)，可快速配置主要管理功能
VLAN Unaware：支持由特定 IED 接收的优先级标记帧
支持 EtherNet/IP 和 Modbus TCP 工业以太网协议
通过 Web 浏览器、Telnet/串口 Console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置
DHCP Option 82，用于不同策略分配 IP 地址
IGMP snooping 和 GMRP，用于过滤工业以太网协议的组播流量
IEEE 802.3ad、LACP，可优化网络带宽
带宽管理，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
RMON 支持主动、高效的网络监控
自动恢复在线设备的 IP 地址
快速换线恢复
网络安全特性
用户密码多层安全保护，防止未经授权进行配置
SSH/HTTPS 用于密码和数据加密
使用基于 802.1X 端口的网络访问控制锁定交换机端口，只有授权客户能访问该端口
RADIUS/TACACS+ 允许从中控室管理密码
802.1Q VLAN 允许对所选定的交换机端口间，进行流量传输的逻辑分配
保护交换机端口，只允许特定设备和/或 MAC 地址访问该端口
关闭一个或多个端口以阻止网络流量
SNMPv3 提供加密授权和安全访问
10/100BaseT(X) 端口（RJ45 接头）
6
100BaseFX 端口（多模 SC 接头）
PT-508-MM-SC 系列： 2
100BaseFX 端口（多模 ST 接头）
PT-508-MM-ST 系列：2
100BaseFX 端口（单模 SC 接头）
PT-508-SS-SC 系列：2
100BaseFX 端口（多模 LC 接头）
PT-508-MM-LC 系列：2
100BaseFX 端口（单模 LC 接头）
PT-508-SS-LC 系列：2
光纤
光纤
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN 和 VLAN unaware
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
HTTPS/SSL、TACACS+、端口锁定、RADIUS、速率限制、SSH
对时服务
NTP Server/Client、SNTP、100BaseFX 单模
IGMP 分组
256
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
1 Mb
VLAN ID 范围
VID 1 至 4094
优先级队列
4
Console 端口
RS-232 (RJ45)
连接
1 个可拆卸 5 触点接线端子
输入电压
PT-508-24/48 系列：冗余双电源输入
PT-508-24 系列：24 VDC（18 至 36 VDC）
PT-508-48 系列：48 VDC（36 至 72 VDC）
PT-508--HV 系列：110/220 VAC/VDC（88 至 300 VAC，85 至 264 VDC）过载电流保护
支持
反接保护
支持
输入电流
PT-508-24 系列：0.27 A @ 24 VDC
PT-508-48 系列：0.12 A @ 48 VDC
PT-508-HV 系列：0.18/0.11 A @ 110/220 VAC，0.084/0.043 A @ 110/220 VDC
外壳
铝
IP 等级
IP40
尺寸（无挂耳）
60 x 160 x 110 mm（2.36 x 6.30 x 4.33 英寸）
重量
995 g (2.21 lb)
安装
导轨式安装、导轨式安装（带可选套件）
工作温度
-40 至 85°C（-40 至 185°F）
注意：冷启动要求至少 100 VAC @ -40°C存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMI
EN 55032 Class A、CISPR 32、FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11变电站
IEC 61850-3，IEEE 1613
安全
UL 508
时间
394,238 小时
标准
Telcordia SR332
保修期限
5 年
