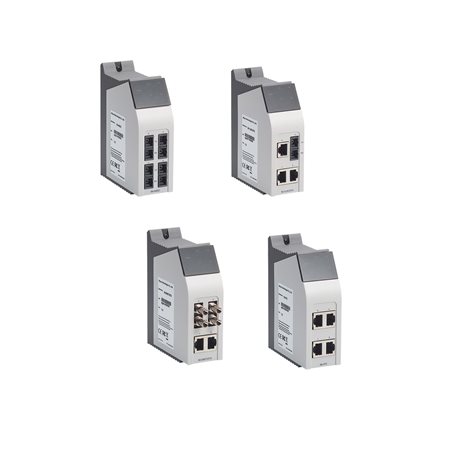

IM 模块系列

2 端口千兆和 4 端口百兆以太网模块，适用于 EDS-728/828 系列

特点和优势

模块化设计，多种端口组合可选
模块化设计实现最大扩展性

PDF下载

介绍

IM 模块系列专为 Moxa EDS-728 和 EDS-828 系列模块化工业以太网交换机而设计。IM 模块系列提供 6 个百兆以太网模块，每个模块配备 4 个端口，支持 TX、MSC、SSC 和 MST 接口的类型。此外，IM 模块系列还包括 2 个千兆以太网模块，一个带 2 个电口，另一个带 2 个光纤端口。EDS-728 和 EDS-828 交换机可以采用多个模块，每台交换机可支持多达 24 个百兆以太网端口和 4 个千兆以太网端口。

打印此页

10/100/1000BaseT(X) 端口（RJ45 接头）
IM-2GTX：2，速率自适应，自动 MDI/MDI-X 连接
1000BaseSFP 插槽
IM-2GSFP：2
10/100BaseT(X) 端口（RJ45 接头）
IM-2MSC/2TX，IM-2MST/2TX，IM-2SSC/2TX：2
IM-1LSC/3TX：3，IM-4TX：4

支持的功能：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
100BaseFX 端口（多模 SC 接头）
IM-2MSC/2TX：2
IM-4MSC：4
100BaseFX 端口（多模 ST 接头）
IM-2MST/2TX：2
IM-4MST：4
100BaseFX 端口（单模 SC 接头）
IM-2SSC/2TX：2
IM-4SSC：4
100BaseFX 端口，单模 SC 接头，80 km
IM-1LSC/3TX：1
光纤

电源功耗

IM-1LSC/3TX：2.12 W（最大）
IM-2GSFP：2.96 W（最大）
IM-2GTX：3.04 W（最大）
IM-2MSC/2TX，IM-2MST/2TX，IM-2SSC/2TX：2.06 W（最大）
IM-4MSC，IM-4MST，IM-4SSC：6.6 W（最大）
IM-4TX：1.29 W（最大）

外壳
IP30
尺寸
百兆以太网模块：40 x 127.8 x 100 mm（1.57 x 5.03 x 3.94 英寸）
千兆以太网模块：24 x 65.9 x 101.1 mm（0.94 x 2.59 x 3.98 英寸）
重量
IM-1LSC/3TX：235 g (0.52 lb)
IM-2GSFP：150 g (0.33 lb)
IM-2GTX：148 g (0.33 lb)
IM-2MSC/2TX，IM-2SSC/2TX：245 g (0.54 lb)
IM-2MST/2TX，IM-4MSC：250 g (0.56 lb)
IM-4MST，IM-4SSC：270 g (0.6 lb)
IM-4TX：215 g (0.48 lb)
