特点和优势
- 仅需三步，通过 Web 快速配置
- COM 端口分组和 UDP 组播应用
- Real COM/TTY 驱动程序，可支持 Windows 和 Linux
- 标准 TCP/IP 接口，支持通用 TCP 和 UDP 操作模式
- 符合 EN 50121-4 标准
- 符合 EN 50155 标准测试 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
- M12 接头和 IP40 金属外壳
- 串口提供 2 kV 光电隔离保护
介绍
介绍

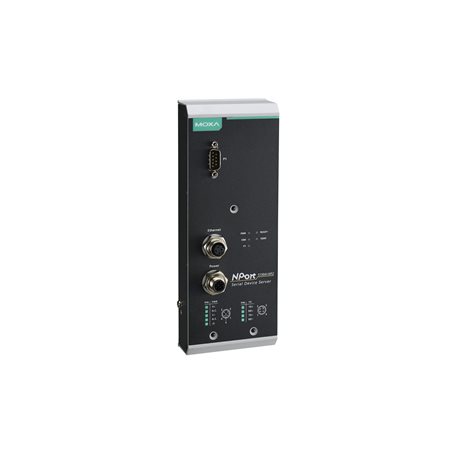

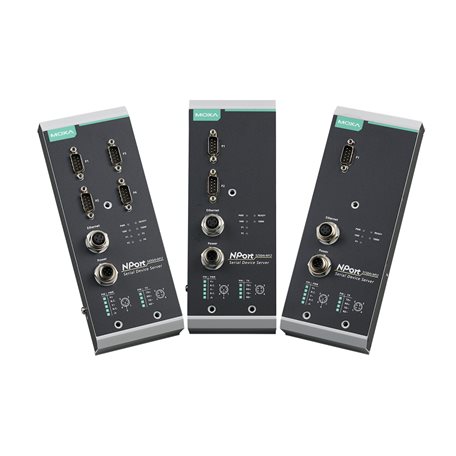

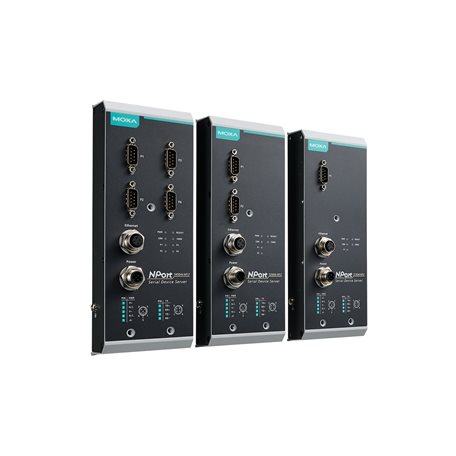

NPort 5000AI-M12 串口设备联网服务器助力串口设备轻松接入网络，并可在任何地点通过网络直接访问串口设备。此外，NPort 5000AI-M12 符合 EN 50121-4 和 EN 50155 标准，包括操作温度、电源输入电压、浪涌、ESD 和振动，使其适用于轨道车辆和轨旁等高振动的应用环境。
仅需三步，轻松通过 Web 快速配置
NPort 5000AI-M12 只需三步，即可使用 web 完成配置，配置界面简洁明了。通过 NPort 5000AI-M12 的 web console，只需三个简单的步骤，就可指导用户进行配置并激活所需的串口联网应用。有了这个功能，用户平均只需要花费 30 秒钟，即可完成 NPort 的设置并启用应用，节省大量时间和精力。
轻松排除故障
NPort 5000AI-M12 设备联网服务器支持 SNMP 协议，可通过网络监控各个设备的状态。每台设备可配置为在发生用户定义的错误时，可自动向 SNMP 管理器发送 trap 信息。如果用户没有采用 SNMP 管理器，还可选择发送 email 进行报警。用户可以使用 Moxa 的 Windows 管理工具或 web console 来设定触发条件。例如：热启动、冷启动或密码变更会触发警报。
10/100BaseT(X) 端口（M12 D-coded 4-pin 孔式接头）
1
配置选项
Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具
管理
ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP
过滤
IGMP v1/v2
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x
Android API
Android 3.1.x 及更高版本
接头
DB9 公头
端口数量
NPort 5150AI-M12 系列：1
NPort 5250AI-M12 系列：2
NPort 5450AI-M12 系列：4串口标准
RS-232、RS-422、RS-485
波特率
支持标准波特率（单位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
自动重启触发器
内置 WDT（看门狗定时器）
报警工具
内置蜂鸣器和 RTC（实时时钟）
输入电流
NPort 5150AI-M12 系列：310 mA @ 12 VDC
NPort 5250AI-M12 系列：360 mA @ 12 VDC
NPort 5450AI-M12 系列：440 mA @ 12 VDC输入电压
12 至 48 VDC
注意
24/48 VDC 符合 EN 50155
电源接头
M12 A-coded 5-pin 公头接头
尺寸
80 x 216.6 x 52.9 mm（3.15 x 8.53 x 2.08 英寸）
重量
686 g (1.51 lb)
防护
NPort 5000AI-M12-CT 系列：PCB 保护涂层
工作温度
标准型号：-25 至 55°C（-13 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：0.5 kV；信号：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
IEC 61000-4-8 PFMF轨道交通
EN 50121-4
安全
UL 60950-1
振动
IEC 60068-2-6
时间
NPort 5150AI-M12 系列：789,341 小时
NPort 5250AI-M12 系列：639,622 小时
NPort 5450AI-M12 系列：467,777 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
