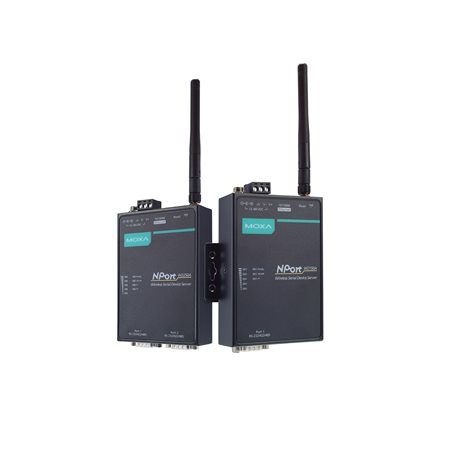

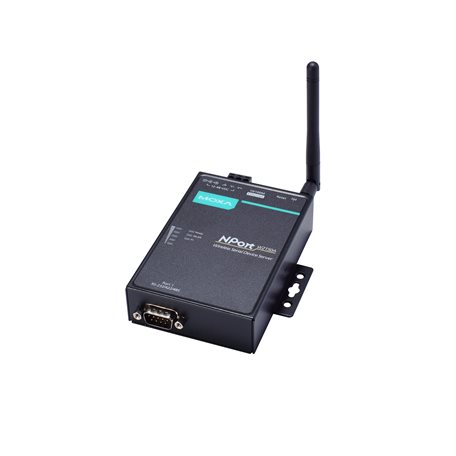

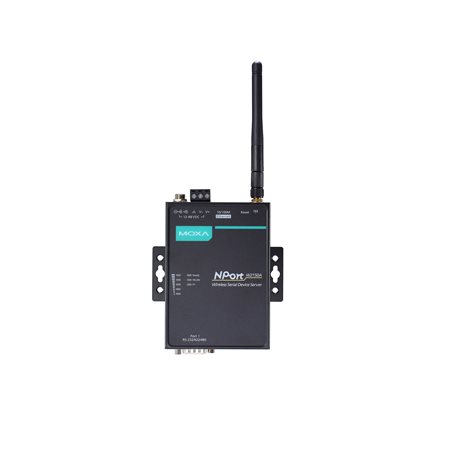

NPort W2150A/W2250A 系列

1 端口和 2 端口串口转 WiFi (802.11a/b/g/n) 串口设备联网服务器，带无线 client

特点和优势

  • 将串口和以太网设备连接至 IEEE 802.11 a/b/g/n 网络
  • 通过内置以太网口或 WLAN 进行基于 Web 的配置
  • 串口、网口和电源提供增强型浪涌保护
  • 使用 HTTPS 和 SSH 进行远程配置
  • WEP、WPA 和 WPA2 提供安全数据通信
  • 支持快速自动无线漫游功能
  • 离线端口数据缓存和串口数据日志功能
  • 双电源输入（1 个螺旋式电源插座，1 个接线端子）


介绍

介绍

NPort® W2150A 和 W2250A 是将 PLC、仪表和传感器等串口和以太网设备连接至无线局域网的理想选择。通信软件可在任何地点通过无线局域网访问串口设备。此外，无线设备联网服务器只需要较少的线缆，成为布线困难应用的理想解决方案。在基础设施模式或 Ad-Hoc 模式下，NPort® W2150A 和 NPort® W2250A 可连接至办公室和工厂的 Wi-Fi 网络，允许用户在多个 AP（接入点）之间移动或漫游，并为需要频繁改变位置的设备提供了绝佳的解决方案。


  • 10/100BaseT(X) 端口（RJ45 接头）

    1

  • 电磁隔离保护

    1.5 kV（内置）

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X)


  • 配置选项

    Web Console (HTTP/HTTPS)，Windows 管理工具

  • 管理

    DHCP Option 82、HTTP、IPv4、SMTP、SNMPv1/v2c/v3、Syslog、Telnet、Web Console

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本：2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • MIB

    设备设置 MIB、RFC1213、RFC1317

  • 安全

    HTTPS/SSL、本地帐户可访问性、TACACS+、SSH

  • 对时服务

    NTP Client，SNTP Client


  • 接头

    DB9 公头

  • 端口数量

    NPort W2150A/W2150A-T：1
    NPort W2250A/W2250A-T：2

  • 串口标准

    RS-232、RS-422、RS-485

  • 操作模式

    Real COM、TCP Server、TCP Client、UDP、RFC2217、配对连接、以太网调制解调器，禁用

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无，RTS/CTS、XON/XOFF

  • RS-485 数据流向控制

    ADDC?（数据流向自动控制）

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 浪涌

    1 kV


  • WLAN 标准

    802.11a/b/g/n

  • 802.11a 接收灵敏度（在 5.680 GHz 频段测量）

    -91 dBm @ 6 Mbps
    -74 @ 54 Mbps

  • 802.11b 接收灵敏度（在 2.437 GHz 频段测量）

    -92 dBm @ 1 Mbps
    -84 dBm @ 11 Mbps

  • 802.11g 接收灵敏度（在 2.437 GHz 频段测量）

    -91 dBm @ 6 Mbps
    -73 dBm @ 54 Mbps

  • 802.11n 接收灵敏度（2.4 GHz，在 2.437 GHz 频段测量）

    -89 dBm @ 6.5 Mbps (20 MHz)
    -71 dBm @ 72.2 Mbps (20 MHz)

  • 802.11n 接收灵敏度（5 GHz，在 5.680 GHz 频段测量）

    -89 dBm @ 6.5 Mbps (20 MHz)
    -71 dBm @ 72.2 Mbps (20 MHz)
    -85 dBm @ 13.5 Mbps (40 MHz)
    -67 dBm @ 150 Mbps (40 MHz)

  • 调制类型

    DSSS
    OFDM

  • 传输距离

    多达 100 米（空旷地带）

  • 传输速率

    802.11a/g：54 Mbps
    802.11b：11 Mbps
    802.11n：6.5 至 150 Mbps

  • 802.11b 传输器功率

    16±1.5 dBm @ 1 Mbps
    16±1.5 dBm @ 11 Mbps

  • 802.11g 传输器功率

    16±1.5 dBm @ 6 Mbps
    14±1.5 dBm @ 54 Mbps

  • 802.11a 传输器功率

    15±1.5 dBm @ 6 Mbps
    14±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (2.4 GHz)

    16 dBm @ 1.5 Mbps (6.5 MHz)
    12 dBm @ 1.5 Mbps (72.2 MHz)

  • 802.11n 传输器功率 (5 GHz)

    15 dBm @ 1.5 Mbps (6.5 MHz)
    12 dBm @ 1.5 Mbps (150 MHz)

  • 无线安全

    WEP 加密（64 位和 128 位）
    WPA/WPA2 企业版（IEEE 802.1X/RADIUS、TKIP、AES）
    WPA/WPA2 个人版

  • WLAN 模式

    Ad-hoc 模式、基础设施模式


  • 报警工具

    RTC（实时时钟）

  • 自动重启触发器

    内置 WDT（看门狗定时器）


  • 输入电流

    NPort W2150A/W2150A-T：179 mA @ 12 VDC
    NPort W2250A/W2250A-T：200 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC


  • 外壳

    金属

  • 安装

    台式、导轨式安装（带可选套件）、壁挂式安装

  • 尺寸（带挂耳，无天线）

    77 x 111 x 26 mm（3.03 x 4.37 x 1.02 英寸）

  • 尺寸（无挂耳或天线）

    100 x 111 x 26 mm（3.94 x 4.37 x 1.02 英寸）

  • 重量

    NPort W2150A/W2150A-T：547 g (1.21 lb)
    NPort W2250A/W2250A-T：557 g (1.23 lb)

  • 天线长度

    109.79 mm（4.32 英寸）


  • 工作温度

    标准型号：0 至 55°C（32 至 131°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 75°C（-40 至 167°F）

  • 相对湿度

    5 至 95%（非冷凝）


  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 射频

    CE（ETSI EN 301 893、ETSI EN 300 328、ETSI EN 301 489-17、ETSI EN 301 489-1）、ARIB RCR STD-33、ARIB STD-66


  • 时间

    NPort W2150A/W2150A-T：383,187 小时
    NPort W2250A/W2250A-T：363,327 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
