特点和优势
- 多达 8 个 RS-232/422/485 串口
- 紧凑型台式设计
- 10/100M 自适应以太网
- 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
- 支持 Real COM 和 TCP server、TCP client、UDP 接口模式
- 支持 SNMP MIB-II 网络管理协议
介绍
介绍

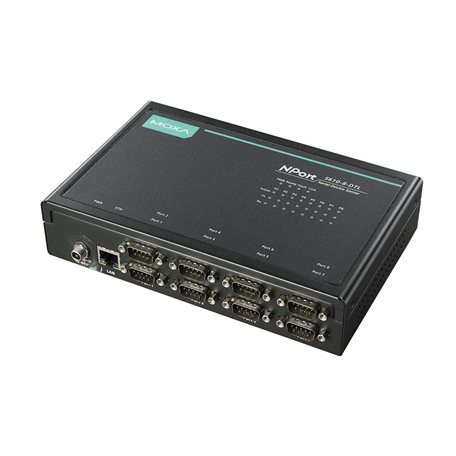

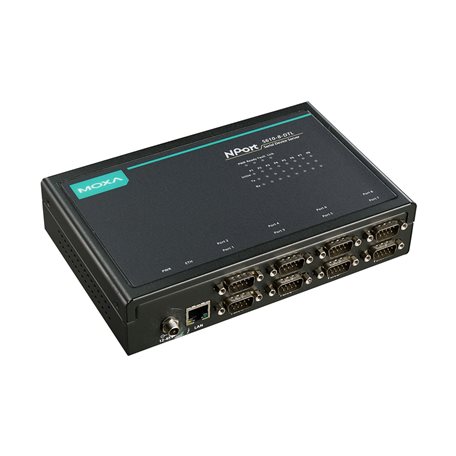

NPort®5600-8-DTL 设备联网服务器可通过透传方式将 8 台串口设备轻松接入以太网络，用户只需进行基本配置即可将现有串口设备连接至网络。用户集中管理串口设备的同时，也可通过网络分散管理主机。NPort®5600-8-DTL 设备联网服务器比 19 英寸机架式产品小巧，特别适合需要额外串口却无法进行导轨安装的应用场合。
适合 RS-485 应用的简便设计
NPort®5650-8-DTL 设备联网服务器提供 1 kΩ 和 150 kΩ 上拉/下拉电阻和 120 Ω 终端电阻可选。在某些严苛环境中，可能需要采用终端电阻来消除串口信号的反射。使用终端电阻时，必须正确设置上拉/下拉电阻，以避免电子信号受损。由于任何电阻值都无法兼容所有环境，因此，NPort®5600-8-DTL 设备联网服务器配有 DIP 开关，方便用户手动调节串口的终端电阻和上拉/下拉电阻的电阻值。
LED 指示灯简化维护
系统、串口 Tx/Rx 和以太网 LED 指示灯（位于 RJ45 接头上）提供了实用的基本维护工具，可帮助工程师分析现场问题。NPort®5600 的 LED 灯不仅可显示当前的系统和网络状态，还可以帮助现场工程师监控所连接的串口设备状态。
10/100BaseT(X) 端口（RJ45 接头）
1
电磁隔离保护
1.5 kV（内置）
配置选项
串口 Console、Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具
管理
ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、Telnet、TCP/IP、UDP
过滤
IGMP v1/v2
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、 Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6.x、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
Android API
Android 3.1.x 及更高版本
MIB
RFC1213、RFC1317
对时服务
SNTP
接头
DB9 公头
端口数量
8
串口标准
NPort 5610-8-DTL 系列：RS-232
NPort 5650-8-DTL 系列：RS-232、RS-422、RS-485波特率
支持标准波特率（单位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS、DTR/DSR、XON/XOFF
隔离保护
NPort 5650I-8-DTL 系列：2 kV
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 终端电阻
NPort 5650 系列：120 Ω
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
输入电流
NPort 5610-8-DTL 系列：340 mA @ 12 VDC
NPort 5650-8-DTL 系列：470 mA @ 12 VDC
NPort 5650I-8-DTL 系列：740 mA @ 12 VDC电源输入数量
1
输入电压
12 至 48 VDC
反接保护
支持
电源输入来源
电源输入插口
外壳
金属
尺寸（有挂耳）
229 x 135.43 x 46 mm（9.02 x 5.33 x 1.81 英寸）
尺寸（无挂耳）
197 x 135.43 x 44 mm（7.76 x 5.33 x 1.73 英寸）
重量
NPort 5610-8-DTL 系列：1760 g (3.88 lb)
NPort 5650-8-DTL 系列：1770 g (3.90 lb)
NPort 5650I-8-DTL 系列：1850 g (4.08 lb)安装
台式、导轨式安装（带可选套件）、壁挂式安装（带可选套件）
工作温度
标准型号：0 至 60°C（-32 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 75°C（-40 至 167°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP安全
UL 60950-1
时间
NPort 5610-8-DTL 系列：953,388 小时
NPort 5650-8-DTL 系列：740,457 小时
NPort 5650I-8-DTL 系列：258,150 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
