特点和优势
- 多达 8 个 RS-232/422/485 串口
- 紧凑型台式设计
- 10/100M 自适应以太网
- LCD 显示屏，方便配置 IP 地址
- 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
- 接口模式：TCP server、TCP client、UDP、Real COM
- 支持 SNMP MIB-II 网络管理协议
介绍
介绍

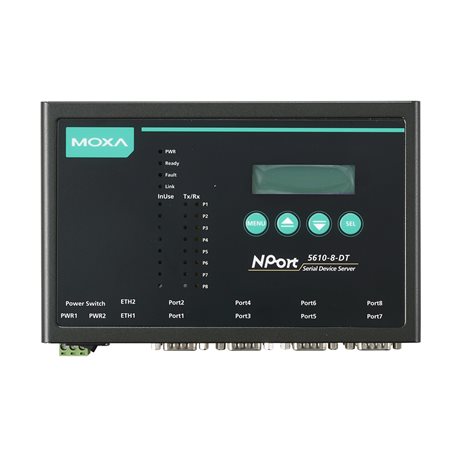

NPort 5600-8-DT 设备联网服务器可通过透传方式将 8 台串口设备轻松接入以太网络，用户只需进行基本配置即可将现有串口设备连接至网络。 用户集中管理串口设备的同时，也可通过网络分散管理主机。NPort 5600-8-DT 设备联网服务器比 19 英寸机架式产品小巧，特别适合需要额外串口却无法进行导轨安装的应用场合。
适合 RS-485 应用的简便设计
NPort 5650-8-DT 设备联网服务器提供 1 kΩ 和 150 kΩ 上拉/下拉电阻和 120 Ω 终端电阻可选。在某些严苛环境中，可能需要采用终端电阻来消除串口信号的反射。使用终端电阻时，必须正确设置上拉/下拉电阻，以避免电子信号受损。由于任何电阻值都无法兼容所有环境，因此，NPort 5600-8-DT 设备联网服务器配有 DIP 开关，方便用户手动调节串口的终端电阻和上拉/下拉电阻的电阻值。
便捷易用的电源输入
NPort 5650-8-DT 设备联网服务器提供电源接线端子和电源插座，提供更高的便捷性和灵活性。用户可直接将接线端子接上直流电源，或将带电源插座的适配器连接至交流电路。
LED 指示灯简化维护
系统、串口 Tx/Rx 和以太网 LED 指示灯（位于 RJ45 接头上）提供了实用的基本维护工具，可帮助工程师分析现场问题。NPort 5600 的 LED 灯不仅可显示当前的系统和网络状态，还可以帮助现场工程师监控所连接的串口设备状态。
级联式双以太网口，方便接线
NPort 5600-8-DT 设备联网服务器配置两个可作为交换机端口的以太网端口。一个端口可连接至网络或服务器，另一个端口连接至另一个以太网设备。双以太网端口使设备不需要分开连接至不同的以太网交换机，从而降低了接线成本。
10/100BaseT(X) 端口（RJ45 接头）
2
电磁隔离保护
1.5 kV（内置）
配置选项
串口 Console、Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具
管理
ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP
过滤
IGMP v1/v2
MIB
RFC1213、RFC1317
对时服务
SNTP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、SCO UnixWare 7、Sun Solaris 10、QNX 4.25、QNX 6.x、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
接头
8-pin RJ45：

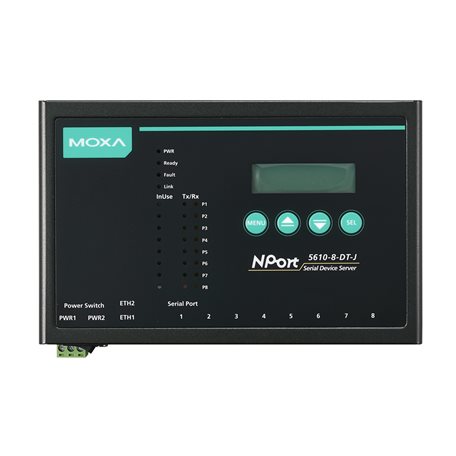

NPort 5610-8-DT-J/5650-8-DT-J
DB9 公头：
NPort 5610-8-DT-J/5650-8-DT-J端口数量
8
串口标准
NPort 5610-8-DT 系列：RS-232
NPort 5650-8-DT 系列：RS-232、RS-422、RS-485波特率
支持标准波特率（单位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k
Console 端口
RS-232（TxD、RxD、GND），3-pin（19200、n、8、1）
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS、DTR/DSR、XON/XOFF
隔离保护
NPort 5650I-8-DT：2 kV
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 终端电阻
120 Ω
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
自动重启触发器
内置 WDT（看门狗定时器）
报警工具
内置蜂鸣器和 RTC（实时时钟）
输入电流
NPort 5610-8-DT/NPort 5610-8-DT-J: 611 mA @ 12 VDC
NPort 5650-8-DT/NPort 5650-8-DT-J: 615 mA @ 12 VDC
NPort 5650I-8-DT1066 mA @ 12 VDC电源输入数量
2
输入电压
12 至 48 VDC
电源接头
1 个可拆卸 3 触点接线端子
1 个电源输入插座反接保护
支持
外壳
金属
尺寸（有挂耳）
229 x 46 x 125 mm（9.01 x 1.81 x 4.92 英寸）
尺寸（无挂耳）
197 x 44 x 125 mm（7.76 x 1.73 x 4.92 英寸）
尺寸（带底部面板导轨安装套件）
197 x 53 x 125 mm（7.76 x 2.09 x 4.92 英寸）
重量
NPort 5610-8-DT：产品净重：0.85 kg (1.874 lb)
NPort 5610-8-DT-J：产品净重：0.80 kg (1.763 lb)
NPort 5610-8-DT-T：产品净重：0.85 kg (1.874 lb)
NPort 5650-8-DT：产品净重：0.97 kg (1.918 lb)
NPort 5650-8-DT-J：产品净重：0.82 kg (1.808 lb)
NPort 5650-8-DT-T：产品净重：0.86 kg (1.896 lb)
NPort 5650I-8-DT：产品净重：0.94 kg (2.072 lb)
NPort 5650I-8-DT-T：产品净重：0.94 kg (2.072 lb)安装
台式、导轨式安装（带可选套件）、壁挂式安装（带可选套件）
交互界面
LCD 显示屏
配置按钮
工作温度
标准型号：0 至 55°C（32 至 131°F）
存储温度（含包装）
-40 至 75°C（-40 至 167°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP安全
UL 60950-1
时间
836,374 小时
标准
Telcordia (Bellcore) 标准
保修期限
5 年
