特点和优势
- 4 个 IEEE 802.3af 标准的 PoE 和 combo 以太网端口
- 48 VDC 电源输入时，每个 PoE 端口供电可达 15.4 W 功率
- 智能电源功耗检测、PD 故障检查和 PoE 排程功能
- 3 个 combo 千兆（10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽）以太网端口；2 个端口用于冗余环网，1 个端口用于上行链路
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机）、RSTP/STP 和 MSTP 网络冗余
- MXstudio 轻松实现可视化的工业网络管理
- V-ON™ 支持毫秒级组播数据和视频网络恢复
介绍

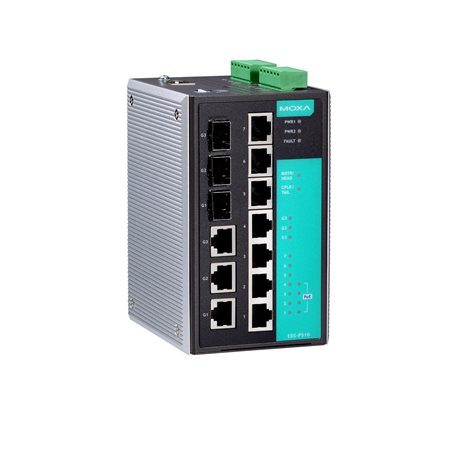

EDS-P510 系列千兆网管型冗余以太网交换机配备 4 个 10/100BaseT(X) 802.3af (PoE) 以太网端口和 3 个 Combo 千兆以太网端口。EDS-P510 工业交换机每个 PoE 端口供电高达 15.4 W 功率，可在无法使用或因成本考量而无法在本地提供交流电源的情况下，为连接的设备（例如：监控摄像头、无线接入点和 IP 电话）供电。EDS-P510 交换机功能多样，其 SFP 光纤端口可支持从设备到控制中心高达 80 km 的数据传输距离，并且提供高水平的抗电磁干扰能力。这款以太网交换机支持先进的管理和安全功能。 EDS-P510 系列专为安全自动化应用而设计，例如：IP 监控和门禁系统，这些应用均可受益于可扩展的骨干通信网络和 PoE。
其他特点和优势
高级 PoE 管理功能（PoE 端口设置、PD 故障检查和 PoE 排程）
命令行界面 (CLI)，可快速配置主要管理功能
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机）、RSTP/STP 和 MSTP 网络冗余
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS (IEEE 802.1p/1Q) 和 TOS/DiffServ 提高了网络稳定性
端口聚合，可优化网络带宽
TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增强网络安全性
基于 MAC 地址的端口锁定功能，防止未经授权的访问
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）
3
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接10/100BaseT(X) 端口（RJ45 接头）
3
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接PoE 端口（10/100BaseT(X)，RJ45 接头）
4
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3af，用于 PoE
过滤
GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余协议
LACP、链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
TACACS+、HTTPS/SSL、端口锁定、RADIUS、SSH
对时服务
NTP Server/Client，SNTP
IGMP 分组
1024
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
1 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）
报警功能通道
2，继电器输出：1 A @ 24 VDC
数字输入通道
2
数字输入
-30 至 +3 V 表示状态 0
+13 至 +30 V 表示状态 1
最大输入电流： 8 mA
连接
2 个可拆卸 6 触点接线端子
输入电流
1.5 A @ 48 VDC
输入电压
48 VDC，冗余双电源输入
工作电压
44 至 57 VDC
过载电流保护
支持
功率预算
各 PoE 端口最大 15.4 W
总 PD 损耗最大 61.6 W功耗（最大）
最大 14.24 W 满载，无 PD 损耗
反接保护
支持
尺寸
80.2 x 135 x 105 mm（3.16 x 5.31 x 4.13 英寸）
外壳
金属
安装
导轨式安装，壁挂式安装（带可选套件）
IP 等级
IP30
重量
1,170 g (2.58 lb)
相对湿度
5 至 95%（非冷凝）
工作温度
EDS-P510：0 至 60°C（32 至 140°F）
EDS-P510-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
安全
UL 508
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF海事
ABS、DNV-GL、LR、NK
自由落体
IEC 60068-2-31
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
时间
205,384 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
