特点和优势
- 标准 19 英寸机架式尺寸
- LCD 显示屏，方便配置 IP 地址（不支持宽温型号）
- 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
- 接口模式：TCP server、TCP client、UDP
- 支持 SNMP MIB-II 网络管理协议
- 通用高电压输入范围：100 至 240 VAC 或 88 至 300 VDC
- 常用低电压输入范围：±48 VDC（20 至 72 VDC，-20 至 -72 VDC）
介绍
介绍
使用 NPort®5600 机架式系列不仅可以保护您现有的硬件，还可集中管理串口设备和通过网络分散管理主机，有助于未来的网络扩展。
支持多达 16 台串口设备立即联网
NPort® 5600 只需基本配置即可将 16 台串口设备连接至以太网。
19 英寸机架式设备联网服务器

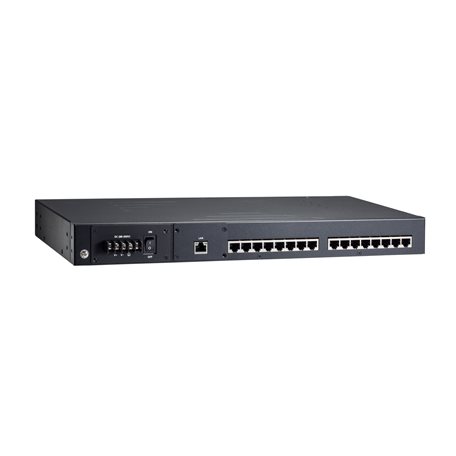

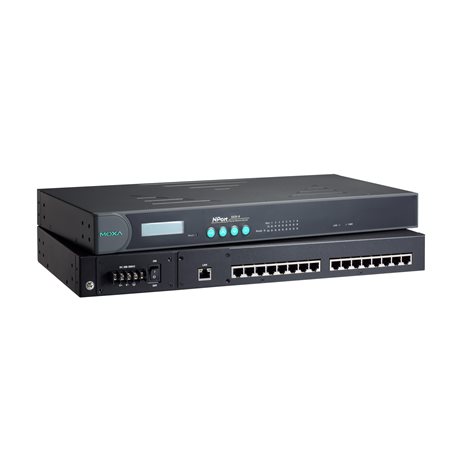

NPort® 5600 设备联网服务器前面板配有串口 Tx/Rx LED 灯，后面板配有 8 或 16 个 RJ45 串口接头。NPort® 5600 设备联网服务器适用于标准 19 英寸机架，简化了操作、维护和管理。
Real COM/TTY 端口
通过 Real COM/TTY 驱动程序，Windows 会认定 NPort® 5600 的串口为 Real COM 端口，LINUX 则会将其定义为 Real TTY 端口。除了支持基本数据传输和接收，NPort® 驱动程序还支持 RTS、CTS、DTR、DSR 和 DCD 控制信号。
LED 指示灯简化维护
系统、串口 Tx/Rx 和以太网 LED 指示灯（位于 RJ45 接头上）提供了实用的基本维护工具，可帮助工程师分析现场问题。NPort 5600 的 LED 灯不仅可显示当前的系统和网络状态，还可以帮助现场工程师监控所连接的串口设备状态。
可调节终端电阻和上拉/下拉电阻
采用终端电阻来消除串口信号的反射时，必须正确设置上拉/下拉电阻，以避免电子信号受损。由于任何电阻值都无法兼容所有环境，NPort® 5650-8/16 设备联网服务器底部面板配有四组 DIP 开关，方便设置终端电阻和上拉/下拉电阻的电阻值。
10/100BaseT(X) 端口（RJ45 接头）
1
电磁隔离保护
1.5 kV（内置）
光纤
配置选项
Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具
管理
ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、RFC2217、Rtelnet、PPP、SLIP、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP
过滤
IGMP v1/v2c
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
对时服务
SNTP
接头
8-pin RJ45
端口数量
8 或 16 个端口
串口标准
NPort 5610 系列：RS-232
NPort 5630 系列：RS-422、RS-485
NPort 5650 系列：RS-232、RS-422、RS-485操作模式
禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、RFC2217、TCP Client、TCP Server、UDP
波特率
支持标准波特率（单位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无、RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
自动重启触发器
内置 WDT（看门狗定时器）
输入电流
NPort 5610-8-48V/16-48V：135 mA @ 48 VDC
NPort 5650-8-HV-T/16-HV-T：152 mA @ 88 VDC
NPort 5610-8/16：141 mA @ 100 VDC
NPort 5630-8/16：152 mA @ 100 VDC
NPort 5650-8/8-T/16/16-T：158 mA @ 100 VAC
NPort 5650-8-M-SC/16-M-SC：174 mA @ 100 VAC
NPort 5650-8-S-SC/16-S-SC：164 mA @ 100 VAC输入电压
HV 型号：88 至 300 VDC
交流型号：100 至 240 VAC，47 至 63 Hz
直流型号：±48 VDC，20 至 72 VDC，-20 至 -72 VDC
外壳
金属
安装
19 英寸机架式安装
尺寸（有挂耳）
480 x 45 x 198 mm（18.90 x 1.77 x 7.80 英寸）
尺寸（无挂耳）
440 x 45 x 198 mm（17.32 x 1.77 x 7.80 英寸）
重量
NPort 5610-8：2,290 g (5.05 lb)
NPort 5610-8-48V：3,160 g (6.97 lb)
NPort 5610-16/5630-16：2,490 g (5.49 lb)
NPort 5610-16-48V：3,260 g (7.19 lb)
NPort 5650-8/5650-8-T：2,310 g (5.09 lb)
NPort 5650-8-M-SC：2,380 g (5.25 lb)
NPort 5650-8-S-SC/5650-16-M-SC：2,440 g (5.38 lb)
NPort 5650-8-HV-T：3,720 g (8.20 lb)
NPort 5650-16/5650-16-T：2,510 g (5.53 lb)
NPort 5650-16-S-SC：2,500 g (5.51 lb)
NPort 5650-16-HV-T：3,820 g (8.42 lb)交互界面
LCD 显示屏（仅限标准温度型号）
配置按钮（仅限标准温度型号）
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）
高压宽温型号：-40 至 85°C（-40 至 185°F）存储温度（含包装）
标准型号：-20 至 70°C（-4 至 158°F）
宽温型号：-40 至 75°C（-40 至 185°F）
高压宽温型号：-40 至 85°C (-40 至 185°F)相对湿度
5 至 95%（非冷凝）
EMI
CISPR 32, FCC Part 15B Class A
EMC
EN 55032/24
EMS
NPort 5650-8/16 系列：
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 surge：电源：2.5 kV；信号：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8
IEC 61000-4-11 DIP
NPort 5650-8/16-HV 系列：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 surge：电源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8医疗
EN 60601-1-2 Class B, EN 55011
安全
UL 60950-1
时间
NPort 5610-8：877,888 小时
NPort 5610-8-48V：870,961 小时
NPort 5610-16：666,105 小时
NPort 5610-16-48V：662,111 小时
NPort 5630-8：765,449 小时
NPort 5630-16：473,748 小时
NPort 5650-8：692,010 小时
NPort 5650-8-T：692,010 小时
NPort 5650-8-HV-T：627,078 小时
NPort 5650-8-M-SC：678,053 小时
NPort 5650-8-S-SC：678,053 小时
NPort 5650-16：473,748 小时
NPort 5650-16-T：473,748 小时
NPort 5650-16-HV-T：442,626 小时
NPort 5650-16-M-SC：467,180 小时
NPort 5650-16-S-SC：467,180 小时标准
交流型号：MIL-HDBK-217F
HV 型号：Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
