特点和优势
- 简单易用 LCD 显示屏，简化安装
- 可调节终端电阻和上拉/下拉电阻
- 接口模式：TCP server、TCP client、UDP
- 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
- 支持 SNMP MIB-II 网络管理协议
- NPort 5430I/5450I/5450I-T 型号提供 2 kV 光电隔离保护
- 支持 -40 至 75°C 工作温度（-T 型号）
介绍
介绍

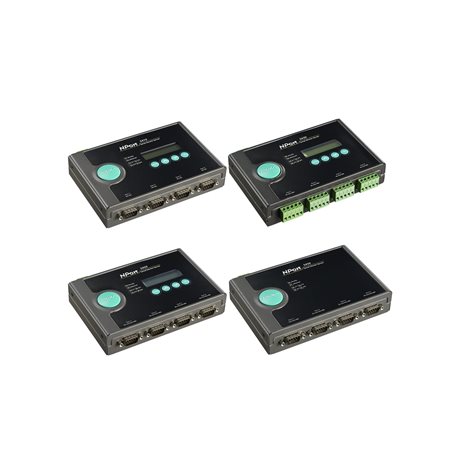

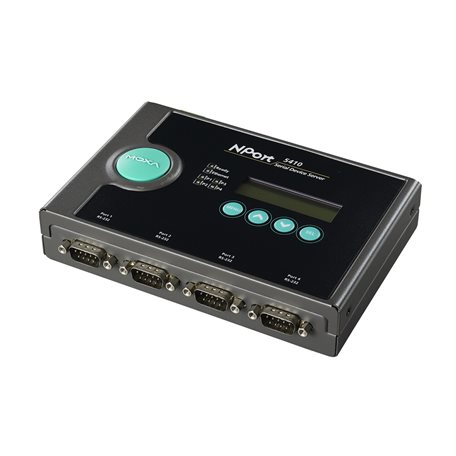

NPort® 5400 设备联网服务器为串口联网应用提供了多种实用功能，包括每个串口配备独立操作模式、易用操作的 LCD 显示屏可简化安装、双直流电源输入，以及可调节终端电阻和上拉/下拉电阻。
支持多达 4 台串口设备立即联网
NPort® 5400 设备联网服务器通过透传方式将串口设备轻松接入以太网络，可连接多达 4 台串口设备。只需基本配置即可将现有串口设备连接至以太网。此产品支持串口和以太网接口之间双向传输数据。使用 Nport® 设备联网服务器，用户不仅可以保护当前的硬件，还有助于未来的网络扩展。用户集中管理串口设备的同时，也可通过网络分散管理主机。
各串口采用独立操作模式
NPort® 5400 设备联网服务器可用于连接不同设备，通过 TCP/IP 网络进行远程轮询数据或处理事件。NPort® 5400 的各个串口均独立运行，以提供最大变通性。例如：端口 1 设置为驱动程序模式，端口 2 设置为 TCP Server 模式，端口 3 和 4 设置为 TCP Client 模式。
简单易用 LCD 显示屏，简化安装

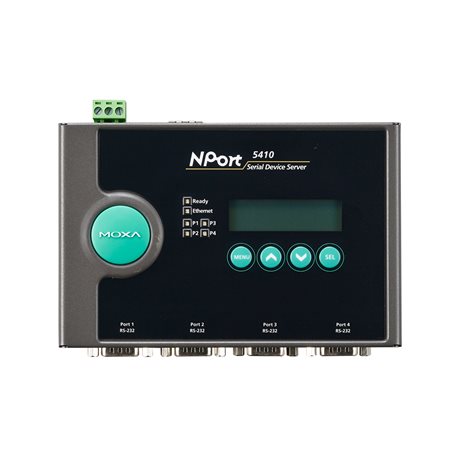

NPort® 5400 顶部面板内置 LCD 显示屏，并提供四个按钮可用于数据输入、配置和操作模式选择。LCD 显示屏可显示服务器名称、串口编号和 IP 地址、输入或修改 IP 地址、子网掩码和网关等参数。（宽温型号无配置 LCD 显示屏。）
双直流电源输入
NPort® 5400 设备联网服务器提供直流接线端子输入和直流电源插口输入的双电源输入。两种电源输入便于用户根据不同应用灵活地选择。
可调节终端电阻和上拉/下拉电阻
NPort 5400 系列提供 RS-485 应用所需的可调节终端电阻和上拉/下拉电阻。在某些严苛环境中，可能需要采用终端电阻来消除串口信号的反射，也可能需要调节上拉电阻/下拉电阻来保持电子信号的完整性。由于任何电阻值都无法兼容所有环境，NPort® 5400 设备联网服务器底部面板配有四组 DIP 开关，方便设置终端电阻和上拉/下拉电阻的电阻值。
10/100BaseT(X) 端口（RJ45 接头）
1
电磁隔离保护
1.5 kV（内置）
配置选项
Telnet Console、Windows 管理工具、Web Console (HTTP/HTTPS)
管理
ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP
过滤
IGMP v1/v2
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
对时服务
SNTP
接头
NPort 5410/5450/5450-T/5450I/5450I-T：DB9 公头
NPort 5430/5430I：接线端子端口数量
4
串口标准
NPort 5410：RS-232
NPort 5430 系列：RS-422、RS-485
NPort 5450 系列：RS-232、RS-422、RS-485操作模式
禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP Server、UDP
波特率
支持标准波特率（单位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF
隔离保护
NPort 5430I/5450I/5450I-T 带 2 kV 光电隔离保护
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 终端电阻
120 Ω
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
自动重启触发器
内置 WDT（看门狗定时器）
报警工具
内置蜂鸣器和 RTC（实时时钟）
输入电流
NPort 5410/5450/5450-T：350 mA @ 12 VDC
NPort 5430：320 mA @ 12 VDC
NPort 5430I：530 mA @ 12 VDC
NPort 5450I/5450I-T：554 mA @ 12 VDC输入电压
12 至 48 VDC
电源输入数量
2
电源接头
1 个可拆卸 3 触点接线端子
电源输入插口
外壳
金属
尺寸（有挂耳）
181 x 103 x 33 mm（7.14 x 4.06 x 1.30 英寸）
尺寸（无挂耳）
158 x 103 x 33 mm（6.22 x 4.06 x 1.30 英寸）
重量
740 g (1.63 lb)
交互界面
LCD 显示屏（仅限标准温度型号）
配置按钮（仅限标准温度型号）安装
台式、导轨式安装（带可选套件）、壁挂式安装
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 75°C（-40 至 167°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：1 kV；信号：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP海事
DNV-GL（仅限标准温度型号）
医疗
EN 60601-1-2 Class B，EN 55011（仅限 NPort 5410/5450/5450I）
安全
UL 60950-1
时间
NPort 5410：310,331 小时
NPort 5430/5430I：265,650 小时
NPort 5450/5450I：206,903 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
