特点和优势
- 2 个千兆和 16 个百兆以太网端口，支持网线和光纤
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
- TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性
- 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
介绍

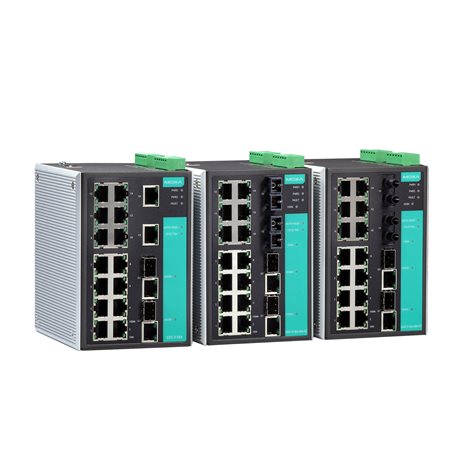

EDS-518A 18 端口网管型工业以太网交换机配备 2 个 combo 千兆以太网端口，内置的 RJ45 端口或 SFP 插槽，可用于千兆光纤网络通信应用。Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms）以太网冗余技术，增强了系统可靠性和骨干网络可用性。EDS-518A 还配备先进的管理和安全功能。
其他特点和优势
命令行界面 (CLI)，可快速配置主要管理功能
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
兼容 PROFINET 协议，可实现透明数据传输
支持 ABC-01-USB（自动备份配置器），用于系统配置备份
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
通过电子邮件和继电器输出自动发出异常警告
10/100BaseT(X) 端口（RJ45 接头）
EDS-518A/518A-T：16
EDS-518A-MM-SC/MM-ST/SS-SC 系列：14
EDS-518A-SS-SC-80：14
所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接100BaseFX 端口（多模 SC 接头）
EDS-518A-MM-SC 系列：2
100BaseFX 端口（多模 ST 接头）
EDS-518A-MM-ST 系列：2
100BaseFX 端口（单模 SC 接头）
EDS-518A-SS-SC 系列：2
100BaseFX 端口，单模 SC 接头，80 km
EDS-518A-SS-SC-80 系列：2
Combo 端口（10/100/1000BaseT(X) 或 1000BaseSFP）
2
过滤
802.1Q VLAN、基于端口的 VLAN、IGMP v1/v2、GVRP、GMRP
工业协议
EtherNet/IP、Modbus TCP
管理
IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror（端口镜像）、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP
MIB
MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗余协议
STP、MSTP、RSTP、LACP、链路聚合、Turbo Chain、Turbo Ring v1/v2
安全
HTTPS/SSL、TACACS+、端口锁定、RADIUS、SSH、广播风暴保护
对时服务
NTP Server/Client、SNTP
IGMP 分组
256
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
2 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
连接
2 个可拆卸 6 触点接线端子
输入电流
EDS-518A/518A-T：0.44 A @ 24 VDC
EDS-518A-MM-SC/MM-ST/SS-SC 系列：0.52 A @ 24 VDC
EDS-518A-SS-SC-80：0.52 A @ 24 VDC输入电压
24 VDC，冗余双电源输入
工作电压
12 至 45 VDC
过载电流保护
支持
反接保护
支持
外壳
金属
IP 等级
IP30
尺寸
94 x 135 x 142.7 mm（3.7 x 5.31 x 5.62 英寸）
重量
1630 g (3.60 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
标准型号：0 至 60°C（32 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1、UL 508
危险环境
ATEX，Class I Division 2
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF海事
DNV-GL、NK
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
自由落体
IEC 60068-2-31
时间
250,966 小时
保修期限
5 年
