特点和优势
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
- TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性
- 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
- MXstudio 轻松实现可视化工业网络
介绍

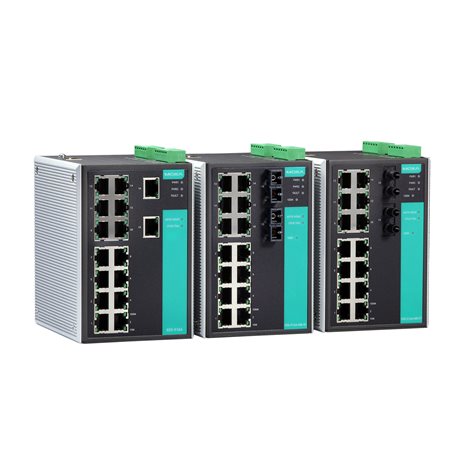

EDS-516A 16 端口网管型工业以太网交换机采用先进的 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms），RSTP/STP 和 MSTP 网络冗余技术，增强了系统可靠性和骨干网络可用性。这款交换机支持 -40 至 75°C 宽温型号，EDS-516A 交换机还配备先进的管理和安全功能，适用于任何严苛的工业环境。
其他特点和优势
命令行界面 (CLI)，可快速配置主要管理功能
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
兼容 PROFINET 协议，可实现透明数据传输
基于 MAC 地址的端口锁定功能，防止未经授权的访问
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
RMON 支持主动、高效的网络监控
SNMPv1/v2c/v3 支持不同级别的网络管理
带宽管理，可预防出现不稳定的网络状态
通过电子邮件和继电器输出自动发出异常警告
10/100BaseT(X) 端口（RJ45 接头）
EDS-516A 系列：16
EDS-516A-MM-SC/MM-ST 系列：14
所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接100BaseFX 端口（多模 SC 接头）
EDS-516A-MM-SC 系列：2
100BaseFX 端口（多模 ST 接头）
EDS-516A-MM-ST 系列：2
光纤
标准
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.1X，用于授权认证
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1p，用于服务等级
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合
过滤
802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工业协议
EtherNet/IP、Modbus TCP
管理
IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror（端口镜像）、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP
MIB
MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗余协议
STP、MSTP、RSTP、LACP、链路聚合、Turbo Chain、Turbo Ring v1/v2
安全
HTTPS/SSL、RADIUS、TACACS+、端口锁定、SSH、广播风暴保护
对时服务
NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于软件）
IGMP 分组
256
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
2 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
连接
2 个可拆卸 6 触点接线端子
输入电压
24 VDC，冗余双电源输入
工作电压
12 至 45 VDC
输入电流
EDS-516A 系列：0.35 A @ 24 VDC
EDS-516A-MM-SC/MM-ST 系列：0.44 A @ 24 VDC过载电流保护
支持
反接保护
支持
外壳
金属
IP 等级
IP30
尺寸
94 x 135 x 142.7 mm（3.7 x 5.31 x 5.62 英寸）
重量
1586 g (3.50 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
标准型号：0 至 60°C（32 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1、UL 508
危险环境
ATEX，Class I Division 2
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF海事
DNV-GL
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
自由落体
IEC 60068-2-31
时间
247,676 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
