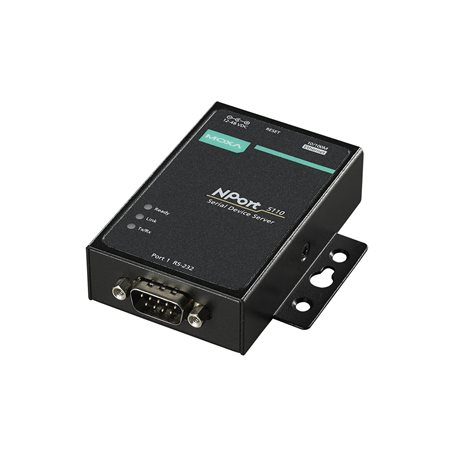

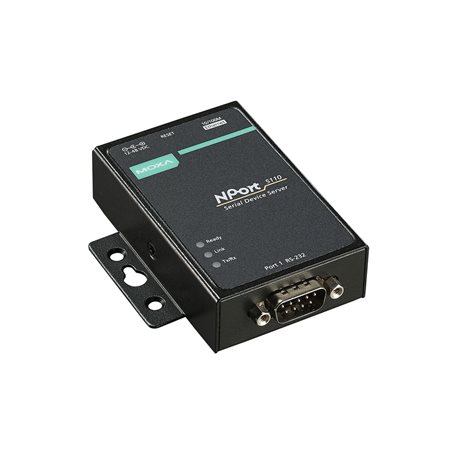

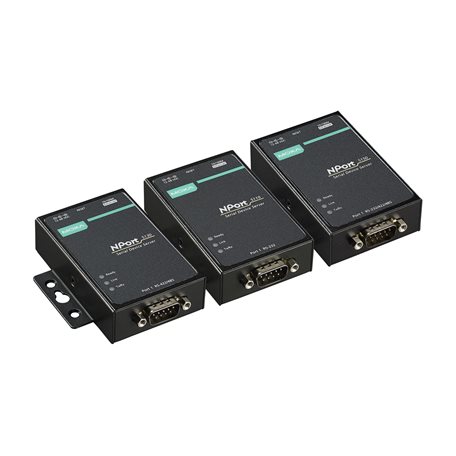

NPort® 5100 串口设备联网服务器助力串口设备轻松接入网络。这款设备联网服务器设计小巧,使其成为将读卡器和支付终端设备连接至基于 IP 的以太网局域网的理想选择。NPort 5100 设备联网服务器让您的 PC 软件可从任何地点通过网络直接访问串口设备。
使用串口设备联网服务器将传统串口设备连接至网络已经相当普及,用户期待设备联网服务器兼具成本效益和广泛的实用功能。NPort® 5100 系列支持 Microsoft 和 Linux 操作系统,并提供 5 年保修,是串口联网解决方案的最佳选择。
在某些严苛环境中,可能需要采用终端电阻来消除串口信号的反射。使用终端电阻时,必须正确设置上拉/下拉电阻,以避免电子信号受损。由于任何电阻值都无法兼容所有环境,NPort® 5100 设备联网服务器配有跳线,方便用户调节串口的终端电阻和上拉/下拉电阻的电阻值。
NPort®5100 设备联网服务器支持 TCP Server、TCP Client、UDP Server/Client、配对连接或以太网调制解调器模式,以确保与标准网络(例如:Winsock 或 BSD 套接字)的 API 软件兼容。
NPort®5100 设备联网服务器提供 Real COM/TTY 驱动程序,可支持现有软件通过 COM/TTY 端口进行通信。安装和配置简单,使您的串口设备和 PC 可通过 TCP/IP 网络进行无缝通信。Moxa 的 Real COM/TTY 驱动程序让您保留原有软件,并充分享受联网串口设备带来的优势。
NPort® 5100 设备联网服务器支持 SNMP 协议,可通过网络监控各个设备的状态。每台设备可配置为在发生用户定义的错误时,可自动向 SNMP 管理器发送 trap 信息。如果用户没有采用 SNMP 管理器,还可选择发送 email 进行报警。用户可以使用 Moxa 的 Windows 管理工具或 web console 来设定触发条件。例如:热启动、冷启动或密码变更会触发警报。
1
1.5 kV(内置)
Web Console (HTTP)、串口 Console(仅限 NPort 5110/5110-T/5150)、Telnet Console、Windows 管理工具
DHCP Client、IPv4、SNTP、SMTP、SNMPv1、Telnet、DNS、HTTP、ARP、BOOTP、UDP、TCP/IP、ICMP
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android 3.1.x 及更高版本
RFC1213、RFC1317
DB9 公头
1
NPort 5110/5110-T:RS-232
NPort 5130:RS-422、RS-485
NPort 5150:RS-232、RS-422、RS-485
禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP server、UDP
NPort 5110/5110-T:110 bps 至 230.4 kbps
NPort 5130/5150:50 bps 至 921.6 kbps
5、6、7、8
1、1.5、2
无、偶、奇、Space、Mark
RTS/CTS(仅限 RS-232)、DTR/DSR(仅限 RS-232)、XON/XOFF
NPort 5130/5150:1 kΩ,150 kΩ
NPort 5130/5150:ADDC?(数据流向自动控制)
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
Tx+、Tx-、Rx+、Rx-、GND
Tx+、Tx-、Rx+、Rx-、GND
Data+、Data-、GND
NPort 5110/5110-T:128 mA @ 12 VDC
NPort 5130/5150:200 mA @ 12 VDC
12 至 48 VDC
1
电源输入插口
金属
75.2 x 80 x 22 mm(2.96 x 3.15 x 0.87 英寸)
52 x 80 x 22 mm(2.05 x 3.15 x 0.87 英寸)
340 g (0.75 lb)
台式、导轨式安装(带可选套件)、壁挂式安装
标准型号:0 至 55°C(32 至 131°F)
宽温型号:-40 至 75°C(-40 至 167°F)
-40 至 75°C(-40 至 167°F)
5 至 95%(非冷凝)
EN 55032/24
CISPR 32, FCC Part 15B Class A
IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
IEC 61000-4-5 Surge:电源:1 kV
IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
UL 60950-1
NPort 5110/5110-T:3,126,448 小时
NPort 5130:2,836,863 小时
NPort 5150:2,736,202 小时
Telcordia (Bellcore) 标准 TR/SR
5 年
