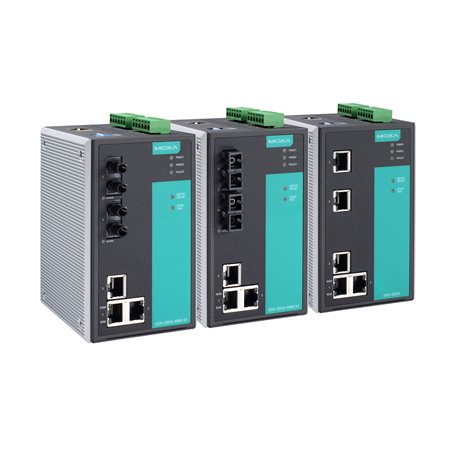

EDS-505A 5 端口网管型工业以太网交换机采用先进的 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms)、RSTP/STP 和 MSTP 网络冗余技术,增强了系统可靠性和骨干网络可用性。这款产品支持 -40 至 75°C 宽温型号,EDS-505A 交换机还配备先进的管理和安全功能,适用于任何严苛的工业环境。
命令行界面 (CLI),可快速配置主要管理功能
DHCP Option 82,用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
兼容 PROFINET 协议,可实现透明数据传输
基于 MAC 地址的端口锁定功能,防止未经授权的访问
IGMP snooping 和 GMRP,用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划
QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性
端口聚合,可优化网络带宽
RMON 支持主动、高效的网络监控
SNMPv1/v2c/v3 支持不同级别的网络管理
带宽管理,可预防出现不稳定的网络状态
通过电子邮件和继电器输出自动发出异常警告
EDS-505A/505A-T:5
EDS-505A-MM-SC/MM-ST/SS-SC 系列:3
所有型号均支持:
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
EDS-505A-MM-SC 系列:2
EDS-505A-MM-ST 系列:2
EDS-505A-SS-SC 系列:2
IEEE 802.3,用于 10BaseT
IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
IEEE 802.1X,用于授权认证
IEEE 802.1D-2004,用于生成树协议 (STP)
IEEE 802.1w,用于快速生成树协议 (RSTP)
IEEE 802.1s,用于多生成树协议 (MSTP)
IEEE 802.1Q,用于 VLAN 标记
IEEE 802.1p,用于服务等级
IEEE 802.3x,用于流量控制
IEEE 802.3ad,用于 LACP 端口聚合
802.1Q VLAN、基于端口的 VLAN、IGMP v1/v2、GVRP、GMRP
EtherNet/IP、Modbus TCP
IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror(端口镜像)、Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control(流量控制)、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP
MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
STP、MSTP、RSTP、LACP、链路聚合、Turbo Chain、Turbo Ring v1/v2
HTTPS/SSL、RADIUS、TACACS+、端口锁定、SSH、广播风暴保护
NTP Server/Client,SNTP
256
8 K
64
1 Mb
4
VID 1 至 4094
RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)
2 个可拆卸 6 触点接线端子
12/24/48 VDC,冗余双电源输入
9.6 至 60 VDC
EDS-505A/EDS-505A-T:0.21 A @ 24 VDC
EDS-505A-MM-SC/MM-ST/SS-SC 系列:0.29 A @ 24 VDC
支持
支持
金属
IP30
80.2 x 135 x 105 mm(3.16 x 5.31 x 4.13 英寸)
1040 g (2.3 lb)
导轨式安装,壁挂式安装(带可选套件)
标准型号:-10 至 60°C(14 至 140°F)
宽温型号:-40 至 75°C(-40 至 167°F)
-40 至 85°C(-40 至 185°F)
5 至 95%(非冷凝)
EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1、UL 508
ATEX,Class I Division 2
EN 55032/24
CISPR 32,FCC Part 15B Class A
IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8 PFMF
IEC 60068-2-27
IEC 60068-2-31
IEC 60068-2-6
1,090,077 小时
Telcordia (Bellcore),GB
5 年
