特点和优势
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP 网络冗余
- 支持 IGMP Snooping、QoS、IEEE 802.1Q VLAN 和基于端口的 VLAN
- 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
- 默认启用 PROFINET 或 EtherNet/IP（PN 或 EIP 型号）
- MXstudio 轻松实现可视化工业网络
介绍

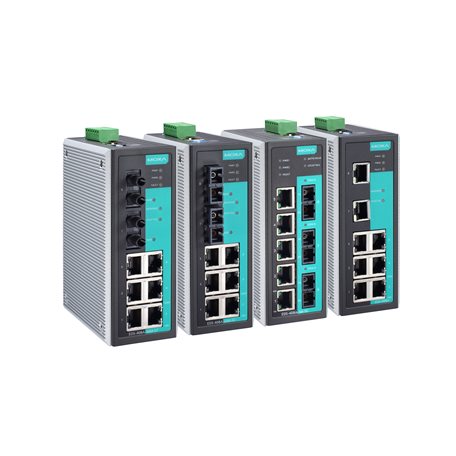

EDS-408A 系列专为工业应用而设计。这款交换机配备各种实用的管理功能，例如：Turbo Ring、Turbo Chain、环网耦合、IGMP Snooping、IEEE 802.1Q VLAN、基于端口的 VLAN、QoS、RMON、带宽管理、端口镜像，以及通过电子邮件或继电器发出警告。使用 Web 管理界面或 EDS-408A 交换机顶部面板上的 DIP 开关，即可轻松设置 Turbo Ring。
其他特点和优势
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP、Modbus TCP 和 PROFINET （仅限 EDS-408A-PN 系列）协议的设备管理和监控
支持 EtherNet/IP EDS（电子数据表）文件、自定义 AOI（附加指令） 和 FactoryTalk® View 可视化面板
支持 PROFINET GSDML 文件和 SIMATIC STEP 7 设备图标（仅限 EDS-408A-PN 系列）
支持端口镜像功能，便于在线调试
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p 和 TOS/DiffServ）提高了网络稳定性
RMON 支持主动、高效的网络监控
SNMPv1/v2c/v3 支持不同级别的网络管理
带宽管理，可预防出现不稳定的网络状态
10/100BaseT(X) 端口（RJ45 接头）
EDS-408A/408A-T，EDS-408A-EIP/PN 系列：8
EDS-408A-MM-SC/MM-ST/SS-SC 系列：6
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC 系列：5
所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接100BaseFX 端口（多模 SC 接头）
EDS-408A-MM-SC/2M1S-SC 系列：2
EDS-408A-3M-SC 系列：3
EDS-408A-1M2S-SC 系列：1100BaseFX 端口（多模 ST 接头）
EDS-408A-MM-ST 系列：2
EDS-408A-3M-ST 系列：3100BaseFX 端口（单模 SC 接头）
EDS-408A-SS-SC/1M2S-SC 系列：2
EDS-408A-2M1S-SC 系列：1
EDS-408A-3S-SC/3S-SC-48 系列：3标准
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1w，用于快速生成树协议 (RSTP)
过滤
802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工业协议
EtherNet/IP、Modbus TCP、EDS-408A-PN 系列：PROFINET IO Device (Slave)
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余协议
RSTP、STP、Turbo Chain、Turbo Ring v1/v2
对时服务
NTP Server/Client、SNTP
IGMP 分组
256
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
1 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）
报警功能通道
纯电阻性负载：1 A @ 24 VDC
连接
1 个可拆卸 6 触点接线端子
输入电压
所有型号：冗余双电源输入
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN 系列：12/24/48 VDC
EDS-408A-3S-SC-48/408A-3S-SC-48-T：±24/±48 VDC工作电压
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN 系列：9.6 至 60 VDC
EDS-408A-3S-SC-48 系列：
±19 至 ±60 VDC -60 至 -19 VDC 或 19 至 60 VDC。不要混用电源极性系统。输入电流
EDS-408A/408A-T，EDS-408A-EIP/PN 系列：0.18 A @ 24 VDC
EDS-408A-MM-SC/MM-ST/SS-SC 系列：0.30 A @ 24 VDC
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC 系列：0.35 A @ 24 VDC过载电流保护
支持
反接保护
支持
外壳
金属
IP 等级
IP30
尺寸
53.6 x 135 x 105 mm（2.11 x 5.31 x 4.13 英寸）
重量
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC、EDS-408A-EIP/PN 系列：650 g (1.44 lb)
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC 系列：890 g (1.97 lb)安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
标准型号：-10 至 60°C（32 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
所有型号：EN 60950-1、UL 508
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC 系列、EDS-EIP/PN 系列：UL 60950-1EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF危险环境
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC 系列、EDS-408A-EIP/PN 系列：ATEX，Class I Division 2
海事
EDS-408A/408A-T、EDS-408A-MM/SS 系列：NK
EDS-408A/408A-T、EDS-408A-MM/SS 系列、EDS-408A-EIP/PN 系列：DNV-GL轨道交通
EN 50121-4
交通控制
NEMA TS2
自由落体
IEC 60068-2-31
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
时间
EDS-408A/408A-T，EDS-408A-EIP/PN 系列：1,339,439 小时
EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC 系列：1,253,072 小时
EDS-408A-3S-SC-48 系列：989,940 小时标准
Telcordia (Bellcore)，GB
保修期限
5 年
