特点和优势
- 24 个千兆和多达 2 个万兆以太网端口
- 多达 26 个光纤连接（SFP 插槽）
- 无风扇，支持 -10 至 60°C 工作温度
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
- 110/220 VAC 隔离冗余双电源输入
- MXstudio 轻松实现可视化工业网络
- V-ON™ 支持毫秒级组播数据和视频网络恢复
介绍

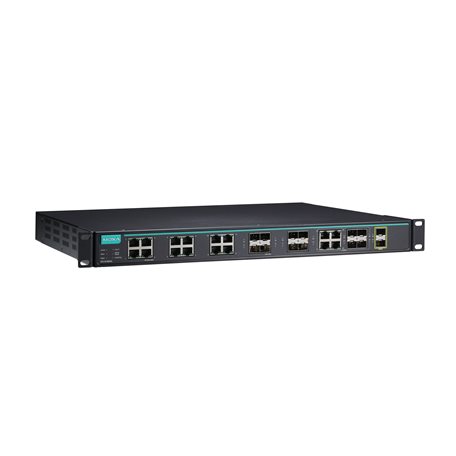

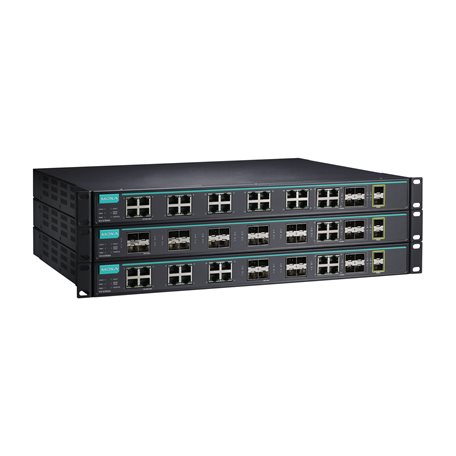

过程自动化和交通自动化应用融合了各种视频、语音和数据，需要高性能和高可靠性的网络环境。ICS-G7826A 系列配备 24 个千兆以太网端口和多达 2 个万兆以太网端口，支持三层路由功能，适用于跨网域部署，是大规模工业网络应用的理想之选。
ICS-G7826A 全千兆通信功能增加了带宽，千兆传输速率提高了带宽，实现高性能网络快速传输大量视频、语音和数据。此系列无风扇设计的交换机支持 Turbo Ring、Turbo Chain 和 RSTP/STP 网络冗余技术，以及隔离冗余电源，增强了系统可靠性和骨干网络可用性。
其他特点和优势
三层交换功能，允许数据信息进行跨网域的通信
命令行界面 (CLI)，可快速配置主要管理功能
支持先进 VLAN 功能的 Q-in-Q 标记
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控
IGMP snooping 和 GMRP，用于过滤组播流量
IEEE 802.1Q VLAN 和 GVRP 协议，可简化网络规划
通过电子邮件和继电器输出自动发出异常警告
冗余双交流电源输入
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性
访问控制列表 (ACL) 增强了网络管理灵活性和安全性
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
基于 MAC 地址的端口锁定功能，防止未经授权的访问
支持端口镜像功能，便于在线调试
DI 接口支持传感器和报警器与 IP 网络集成
10/100/1000BaseT(X) 端口（RJ45 接头）
ICS-G7826A-4GTXSFP-2XG-HV-HV： 20
ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV：12100/1000BaseSFP 端口
ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV：8
ICS-G7826A-20GSFP-4GTXSFP-2XG-HV-HV：2010GbE SFP+ 插槽
2
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）
4
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3ae，用于万兆以太网
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
管理
ARP、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、IPv4、LLDP、Port Mirror（端口镜像）、RMON、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、SMTP、RARP、Flow control（流量控制）
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2/v3、QinQ VLAN
组播路由
DVMRP、PIM-DM、PIM-SM、PIM-SSM
冗余协议
链路聚合、MSTP、RSTP、Turbo Chain、Turbo Ring v1/v2、V-ON
路由冗余
VRRP
安全
访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+
对时服务
NTP Server/Client、SNTP
单播路由
OSPF，RIPV1/V2，静态路由
工业协议
EtherNet/IP、Modbus TCP、PROFINET
MIB
Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
DRAM
128 MB
闪存
16 MB
IGMP 分组
4096
巨型帧大小
9.6 KB
MAC 地址表大小
16 K
最大 VLAN 数量
256
数据包缓冲区大小
12 Mb
VLAN ID 范围
VID 1 至 4094
优先级队列
8
Console 端口
USB 串口 console（Type B 接头）
存储端口
USB Type A
报警功能通道
纯电阻性负载：2 A @ 30 VDC
数字输入
+13 至 +30 V 表示状态 1
-30 至 +1 V 表示状态 0
最大输入电流：8 mA
输入电压
110 至 220 VAC，冗余双电源输入
工作电压
85 至 264 VAC
过载电流保护
支持
反接保护
支持
输入电流
0.83/0.47 A @ 110/220 VAC
IP 等级
IP30
尺寸
440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 英寸）
重量
5500 g (12.14 lb)
安装
机架式安装
工作温度
-10 至 60°C（14 至 140°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 60950-1
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF轨道交通
EN 50121-4
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
时间
428,165 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
