特点和优势
- 4 个千兆和 24 个百兆以太网端口，支持网线和光纤
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余
- TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全
- 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
- 三层路由功能支持不同局域网的通信
- MXstudio 轻松实现可视化的工业网络管理
介绍

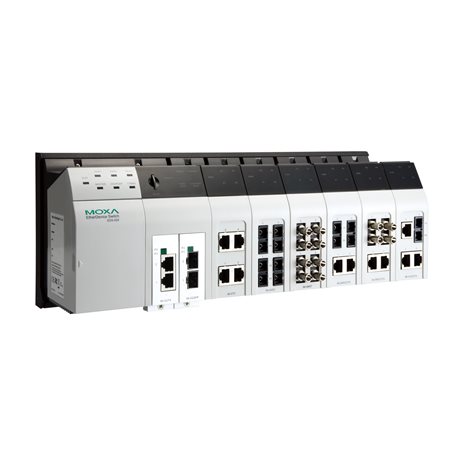

EDS-828 系列采用多功能模块化设计，可以组合不同光纤和电口模块，创建适用于任何自动化网络的多种选项。模块化设计允许用户安装多达 4 个千兆端口和 24 个百兆以太网端口。EDS-828 系列专为千兆冗余骨干网络而设计，并采用模块化配置为网络扩展提供了高灵活性。EDS-828 系列的先进管理和安全功能，可确保实现最高的网络性能、安全性和可靠性。
EDS-828 系列还采用工业级结构、1 个 console 端口用于自动配置备份，以及多角度 LED 故障排除面板，可方便从纵向和横向多角度查看。除了具备二层功能外，EDS-828 系列还是专为网络路由而设计的高性能三层以太网交换机。EDS-828 系列采用改进的硬件技术，取代了传统路由器所使用的软件逻辑控制，从而提高了性能，是大规模局域网应用的理想之选。
其他特点和优势
三层交换功能，允许数据信息进行跨网域的通信
命令行界面 (CLI)，可快速配置主要管理功能
支持先进 VLAN 功能的 Q-in-Q 标记
基于软件的 IEEE 1588 PTPv2（精密时间协议），支持精确的网络时间同步
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
兼容 PROFINET 协议，可实现透明数据传输
IGMP snooping 和 GMRP，用于过滤组播流量
IEEE 802.1Q VLAN 和 GVRP 协议，可简化网络规划
DI 接口支持传感器和报警器与 IP 网络集成
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
访问控制列表 (ACL) 增强了网络管理灵活性和安全性
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
基于 MAC 地址的端口锁定功能，防止未经授权的访问
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
通过 Web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置
冗余双直流电源输入
模块
6 个插槽，用于 4 端口接口模块、10/100BaseT(X) 或 100BaseFX 的任意组合；2 个插槽，用于 2 端口接口模块、10/100/1000BaseT(X) 或 1000BaseSFP 的任意组合
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseX
过滤
GMRP、GVRP、IGMP v1/v2、QinQ VLAN、VLAN unaware、802.1Q VLAN
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
组播路由
DVMRP、PIM-DM
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
路由冗余
VRRP
安全
访问控制列表、广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+
对时服务
NTP Server/Client，SNTP
单播路由
OSPF，RIPV1/V2，静态路由
IGMP 分组
256
MAC 地址表大小
16 K
最大 VLAN 数量
64
数据包缓冲区大小
32 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
报警功能通道
2，继电器输出：1 A @ 24 VDC
数字输入通道
2
数字输入
+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
最大输入电流： 8 mA
连接
2 个可拆卸 6 触点接线端子
输入电流
0.82 A @ 24 VDC
输入电压
24 VDC，冗余双电源输入
工作电压
12 至 45 VDC
过载电流保护
支持
反接保护
支持
IP 等级
IP30
尺寸
362.4 x 142.5 x 128 mm（14.27 x 5.61 x 5.04 英寸）
重量
1950 g (4.30 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
0 至 60°C（32 至 140°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
自由落体
IEC 60068-2-32
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF海事
ABS、DNV-GL、LR、NK
安全
EN 60950-1、UL 508、UL 60950-1、CSA C22.2 编号 60950-1
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
时间
191,203 小时
标准
Telcordia SR332
保修期限
5 年
