特点和优势
- 支持自动设备路由，简化配置
- 通过 TCP 端口或 IP 地址进行路由，实现灵活部署
- 支持 Modbus TCP 和 Modbus RTU/ASCII 协议转换
- 1 个以太网端口和 1、2 或 4 个 RS-232/422/485 端口
- 同时支持 16 个 TCP master，每个 master 最多可同时支持 32 个命令请求
- 简易硬件安装和配置
介绍
介绍

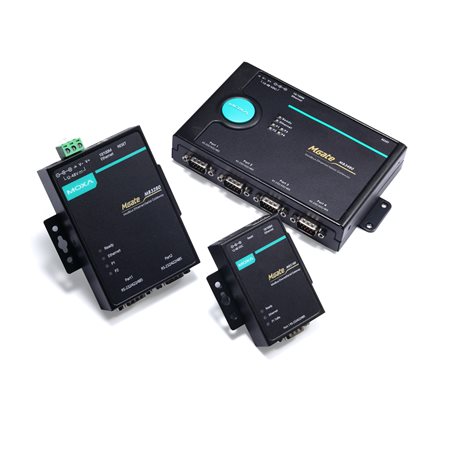

MB3180、MB3280 和 MB3480 是标准的 Modbus 网关，可进行 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换。最多同时支持 16 个 Modbus TCP master，每个串口最多 31 个 RTU/ASCII slave。对于 RTU/ASCII master，最多支持 32 个 TCP slave。
标准 Modbus 网络集成
三款标准 MGate™ 型号（MB3180、MB3280 和 MB3480）专为了快速集成 Modbus TCP 和 RTU/ASCII 网络而设计。这些型号可无缝集成 Modbus 串口 slave 设备至现有的 Modbus TCP 网络中，并且让串口 master 访问 Modbus TCP slave。MB3180、MB3280 和 MB3480 提供更简单、可定制的网络集成解决方案，且几乎可与任何 Modbus 网络兼容。
高密度、经济高效的网关
MGate™ MB3000 网关可以有效地将高密度 Modbus 节点连接至同一网络。MB3280 最多可管理 62 个串口 slave 节点，MB3480 最多可管理 124 个串口 slave 节点。每个 RS-232/422/485 串口可为每个 Modbus RTU 或 Modbus ASCII 配置不同的操作命令和波特率，允许两种类型的 Modbus 网络通过一个 Modbus 网关集成至 Modbus TCP 网络。
自动设备路由，简化配置（专利申请中）
Moxa 的自动设备路由功能为需要配置大量 Modbus 设备的工程师解决许多问题和不便。只需一键即可设置 slave ID 路由表完成 Modbus 网关配置，并自动检测来自监控和数据采集 (SCADA) 系统的 Modbus 请求。通过消除手动创建 slave ID 路由表的需要，自动设备路由功能为工程师节省了大量时间和成本。
10/100BaseT(X) 端口（RJ45 接头）
1（自动 MDI/MDI-X 连接）
电磁隔离保护
1.5 kV（内置）
工业协议
Modbus TCP Client (Master)，Modbus TCP Server (Slave)
配置选项
Web Console (HTTP)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS（不包括 MGate MB3180）、SMTP（不包括 MGate MB3180）、SNMP Trap（不包括 MGate MB3180）、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、NTP Client（不包括 MGate MB3180）
MIB
RFC1213、RFC1317
对时服务
NTP Client（不包括 MGate MB3180）
端口数量
MGate MB3180：1
MGate MB3280：2
MGate MB3480：4接头
DB9 公头
串口标准
RS-232/422/485（软件可选）
波特率
50 bps 至 921.6 kbps
数据位
7，8
校验位
无、偶、奇、Space、Mark
停止位
1，2
流量控制
DTR/DSR、RTS Toggle（仅限 RS-232）、RTS/CTS
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
MGate MB3180：无
MGate MB3280/MB3480：120 Ω
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
工业协议
Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave
输入电压
12 至 48 VDC
输入电流
MGate MB3180：200 mA @ 12 VDC
MGate MB3280：250 mA @ 12 VDC
MGate MB3480：385 mA @ 12 VDC电源接头
MGate MB3180：电源插座
MGate MB3280/MB3480：电源插座和接线端子
外壳
金属
IP 等级
IP30
尺寸（有挂耳）
MGate MB3180：22 x 75 x 80 mm（0.87 x 2.95 x 3.15 英寸）
MGate MB3280：22 x 100 x 111 mm（0.87 x 3.94 x 4.37 英寸）
MGate MB3480：35.5 x 102.7 x 181.3 mm（1.40 x 4.04 x 7.14 英寸）尺寸（无挂耳）
MGate MB3180：22 x 52 x 80 mm（0.87 x 2.05 x 3.15 英寸）
MGate MB3280：22 x 77 x 111 mm（0.87 x 3.03 x 4.37 英寸）
MGate MB3480：35.5 x 102.7 x 157.2 mm（1.40 x 4.04 x 6.19 英寸）重量
MGate MB3180：340 g (0.75 lb)
MGate MB3280：360 g (0.79 lb)
MGate MB3480：740 g (1.63 lb)
工作温度
0 至 60°C（32 至 140°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 60950-1
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：1 kV (MB3180/MB3280)
IEC 61000-4-5 Surge：电源：1 kV；信号：2 kV (MB3480)
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
时间
MGate MB3180：908,440 小时
MGate MB3280：749,455 小时
MGate MB3480：1,242,173 小时标准
Telcordia SR332
保修期限
5 年
